LX、LH、LX / LHに違いはありますか？

通常、多くのWebサイトでLX SFP、LH SFP、およびLX / LH SFPが見られ、多くの人々がそれらについて混乱を示しています。それらが同じか異なるか？異なる場合、どのような違いがありますか？
イーサネットに関して一般的に使用されている1000BASE-X標準
イーサネットは、1970年代初頭にゼロックスPARCで行われた研究の結果です。その後、イーサネットは広く実装された物理およびリンク層プロトコルに進化しました。ファストイーサネットは、速度を10から100メガビット/秒（Mbit / s）に上げました。ギガビットイーサネットは次の反復で、速度を1000 Mbit / sに上げました。ギガビットイーサネットの最初の標準は、IEEEによって1998年6月にIEEE 802.3zとして作成され、光ファイバーを必要としました。 802.3zは一般に1000BASE-Xと呼ばれます。これは、業界ではファイバ経由のギガビットイーサネット伝送を指すために使用されます。オプションには、1000BASE-SX、1000BASE-LX、1000BASE-LX10、1000BASE-BX10、または非標準の-EXが含まれますおよび-ZX実装。
ギガビットイーサネット1000BASE-LX光インターフェイスの仕様
1000base-lx / lh SFP1000BASE-LXは、IEEE 802.3 Clause 38で指定されている光ファイバギガビットイーサネット規格で、長波長レーザー（1,270〜1,355nm）を使用します。 1000BASE-LX SFPは、シングルモードファイバ上で最大10 kmの距離で動作するように指定されており、最大セグメント長550 mの一般的なすべてのタイプのマルチモードファイバ上でも実行できます。リンク距離が300 mを超える場合は、リンクの両端のトランシーバーとMMFケーブルの間にモード調整パッチコードを取り付ける必要があります。
1000BASE-LHおよび1000BASE-LX / LH光インターフェイスの仕様
LHは長距離を指します。多くのベンダーは、特定のSFPモジュールに両方を使用していますが、ギガビットイーサネット標準ではありません。 1000BASE-LX / LH SFPは、シングルモードファイバーで最大20 kmの距離を実現できます。それとは異なり、1000BASE-LH SFPはシングルモードファイバー上で最大70 kmの距離で動作します。
結論

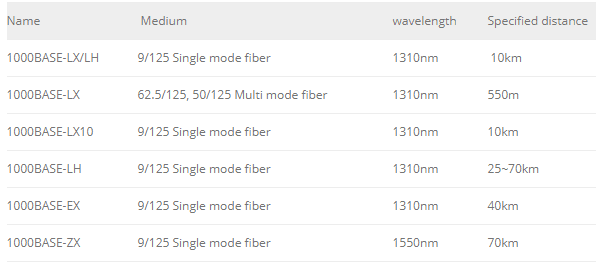

つまり、これら3つのモジュールはすべてギガビットイーサネット伝送と呼ばれます。中でも、1000BASE-LXは標準であり、他の2つはベンダーが広く使用している用語です。他の長距離伝送規格には1000BASE-LX10、1000BASE-EX、および1000BASE-ZXが含まれます。次の表で、それらの違いをより明確に見ることができます。

SFPオートネゴシエーションの知識

通常、下の図に示す「10/100/1000銅線SFP」のような説明の光ファイバートランシーバーがあります。 「10/100/1000」とはどういう意味ですか？実際、10/100/1000オートネゴシエーションをサポートするSFPモジュールを指します。オートネゴシエーションの機能により、SFPは10 Mbps、100 Mbps、および1000 Mbpsで動作できます。この記事では、SFPの自動ネゴシエーションに関するいくつかの知識を提供します。

オートネゴシエーションとは何ですか？
現在、10Base-T、100Base-T、1000Base-Tなどの多くのテクノロジーは同じRJ-45コネクタを使用しており、電気的に互換性のないコンポーネントを接続してネットワークを中断させる可能性があります。異なる技術が互いに干渉する可能性を排除するために、電気電子技術者協会（IEEE）は、オートネゴシエーションとして知られるプロトコルを開発しました。オートネゴシエーションにより、デバイスは自動構成を実行して、リンク上で可能な限り最適な動作モードを実現できます。この機能を備えたデバイスは、速度（10 Mbps、100 Mbps、1000 Mbps）とデュプレックス（ハーフ/フル）機能を他のデバイスにブロードキャストし、2つのデバイス間で最適なネゴシエーションを行います。
SFPオートネゴシエーションの種類
SFPモジュール内で同時に動作する2種類のオートネゴシエーションがあります。 1つは1000Base-Tオートネゴシエーションで、もう1つは1000BASE-Xオートネゴシエーションです。それらの違いは、2つの1000BASE-Tデバイス間のCat5ケーブルを介して1000BASE-Tオートネゴシエーションが行われるのに対し、通常は1000BASE-Xオートネゴシエーションが2つのホストシステム間でファイバー経由で行われることです。通常、ギガビットSFPトランシーバーは自動ネゴシエーションを使用して、全二重または半二重の1000Base-T、全二重または半二重の100Base-TX、および全二重または半二重の10Base-Tを宣伝します。
実際のアプリケーションでのSFPオートネゴシエーション
実際のアプリケーションでSFPオートネゴシエーション操作がどのように機能するかのいくつかの例を以下に示します。
ケース1：銅線ケーブルを使用せずにSFPをスイッチに挿入します。
MACの1000Base-Xオートネゴシエーションがオンまたはオフに関係なく、1000Base-Xオートネゴシエーションは完了しません。 1000Base-Xの自動ネゴシエーションは、1000Base-Tリンクが確立されるまで完了しないためです。
ケース2：SFPが1000Base-Xオートネゴシエーション付きスイッチに挿入された後、銅ケーブルが挿入されます。
SFPは、MACからの1000Base-X機能のアドバタイズメントを保存します。 1000Base-Tオートネゴシエーションは、MACからの機能通知を使用して再開されます。 1000Base-Tリンクが完了すると、SFPは1000Base-X機能のアドバタイズメントと確認コードワードをMACに送信します。その後、1000Base-Xリンクが確立されます。
ケース3：SFPが1000Base-Xオートネゴシエーションなしでスイッチに挿入された後、銅ケーブルが挿入されます。
SFPは、MACからアイドルのみが受信されたことを検出します。 1000Base-Tリンクは、PHYのハードウェアストラップオプションで設定された能力に基づいて確立されます。 1000Base-Tリンクが確立された後、SFPは200分待機してバイパスモードに入ります。その後、1000Base-Xリンクが確立されます。
ケース4：1000Base-Tと1000Base-Xの両方のリンクが確立されました。その後、銅ケーブルを取り外します。
銅線ケーブルを外すと、1000Base-Tリンクが切断されます。これにより、1000Base-Xと1000Base-Tの両方のオートネゴシエーションが再開されます。
ケース5：銅ケーブルを最初にSFPに差し込み、次にケーブル付きSFPをスイッチに挿入します。
このケースは、ケース2および3と同じです。SFPに銅線ケーブルが既に差し込まれている場合、同じオートネゴシエーションプロセスが実行されます。
この記事を読んだ後、SFPオートネゴシエーションについて詳しく知ることができましょう！ FiberJPには、高品質と低価格の10/100 / 1000BASE-Tオートネゴシエーション100m RJ45銅線SFP光ファイバートランシーバーが多数在庫されています。詳細については、FiberJP.comをご覧ください。
