この条件で今よりもっと露光する為には、ISO1600→3200、F2.8→2.0の
性能を持つコンデジをGETする必要がある。具体的にはキャノンPowerShot
S90、S95、IXY30Sが該当する。（キャノン以外はノイズを考慮して除外）
これが手に入れば、今より感度で2倍、Ｆ値で2倍となり、今までよりも
4倍の露出が出来るはず。つまり今までの条件なら、15秒→1分露出相当だ。
そんな訳で、ずっとお手頃なジャンクのS90、S95、IXY30Sを探していたが
なかなかお手ごろ価格で落ちない。数もほとんどでない。何台か高いな～
なんて見送った物の、もういい加減諦めてS90の落下・レンズエラー
ジャンク品を6,450円で落札した。ジャンクとしては結構高くて、しかも
リスクも結構有る。ハイリスク・ローリターンで有るが、いい加減待ち
くたびれたのだ。
今日、品物が届いた。落下した時にレンズ部を打ってるのか、レンズが
少し斜めに中へ落ち込んでいる感じだ。
電池が付いていたので、一応電池を入れて、動作試験をすると、電源は
入るが、レンズは出てこない。直ぐに液晶にレンズエラー表示がでて
しばらくして電源が切れる。
落とした時にきっとレンズをぶつけたのだろう。レンズが、スティック
して、まるっきり動かなく成っているようだ。
カメラを振ってみると多少軽い音が中でしている。ちょっと嫌な予感。
まあ、外から見ても何も判らないので、先ずはバラしてみる。IXYは
いくつかバラした事もあるが、PowerShotは初めて。ちょっとIXYより
造りがしっかりしている感じなので、分解も大変かも知れない。
外から見えるネジを７ヶ所外す。
【底面のネジ２本↓】
【側面のネジ４本↓】
【コネクタカバーの内側にも１本↓】
ここまで外して前後のカバーを外そうとするが、どうも下の方が、
引っかかっている感じ。よーく眺めて、何となく一番下の板が先に外れ
そうな感じなので、下の板の隙間に爪を突っ込んでみると『ビンゴ！』
底の板が少し浮いて、横にずらして外せる構造になっていた。
【底の板を軽く持ち上げて↓横にずらせて外す】
【底板が引っかかる構造になっている↓】
前後パネルを軽くゆすると浮き上がってきたので、前面のカバーを外す
内側には、フレキがつながっているので、切らない様に慎重に持ち上げ
コネクタのロックを上げてフレキを外す↓
次に背面パネルを外すが、どうも左上が上面パネルとくっついていて
外れにくい。↓
力づくで外すと壊すといけないので、良く眺めて、上面パネルを
止めている２本のネジを外す
↓横の方に１本

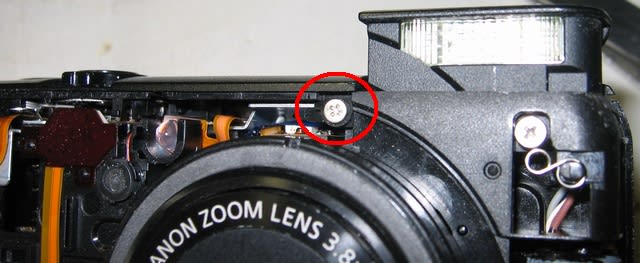

前面に１本↓
外れた上面パネル付き背面パネル
外れて来た上面パネル付き背面パネルを良く眺めて、はめ合いに成って
いる所の爪を持ち上げて上面パネルを切り離す↓
次に背面操作スイッチの下のネジを外す
スイッチボタンとゴムラバーを外す。
この時点で、コネクタ部のカバーが取れてしまうのでそうそうに
外しておく。↓
次に液晶止め金具のネジを外す
↑バックライトのフレキをコネクタのロックを持ち上げて外す
液晶を持ち上げ、映像信号フレキを、コネクタの茶色いロック板を
持ち上げて外す
これで、液晶も外れる
ちなみに、スイッチは外さなくても（多少作業性は悪いが）液晶は
外せるような感じだ。
次に鉄の内部フレームのネジを２本外す。↓
スイッチ基板から伸びるフレキの先のコネクタを切り離す。
フレキは隙間を通っているので、隙間からフレキを引き抜き、スイッチ
基板を取り外す
こんな感じで、前後、上下パネル、液晶、操作部がバラバラになる
スイッチ基板を外すとメイン制御基板が見えてきた
今回はレンズトラブルなので、レンズが外れれば良いのだが、
この時点では、良く判らないので、先に基板を外した。
レンズを外すだけなら、基板は外さなくてもOKだった。
基板に刺さるコネクタを外す
レンズ取り外しのみの時は、赤丸2ヶ所のみでOK
基板止めビスを３ヶ所外す（レンズ取り外しのみでは不要）
基板を外す（レンズ取り外しのみでは不要）
レンズユニットをフレームに止めているネジ７本外す
何故か青丸印の所のネジだけほんの少し短かったので念の為
フレームにマジックで○を付け区別した。
レンズユニットから上面基板に行くコネクタを外す
レンズユニットとストロボユニットを一緒に、少し斜め前に押し出す
以下の作業はストロボユニットは高圧がチャージされているので、
感電に注意して作業のこと
（高圧部は良くカバーされていて、無理に絶縁板の裏を触らなければ
当たらないみたいだ）
レンズユニットをそのまま斜め横方向にスライドさせて取り外す
上側のフレキは隙間を通っている所も有るので、注意して外す事
これで本体フレームからレンズ＆ストロボユニットが外れた
ストロボユニットとつながるフレキを引き抜く
これでストロボユニットが外れて、レンズユニット単体になる。
レンズ周りのフレキのうち、途中何カ所か茶色いベークの板が付いていて
レンズの鏡筒に接着されているヶ所がある。また、CCDも接着剤で固定されている
と言う事で、このベーク板の接着ヶ所がなんだか良く判らないのと、
だいぶバラしたので、順番を忘れてしまいそうなので、今日の所は
ここまで。
一度、再組立をして、組立順番をおさらいした後、また、この状態まで
バラして、この日は終了した。ちょっと疲れた。
