ポケットラジオ（SONY ICF-55R）の修理

久しぶりのブログ更新です。

今回はヤフオクで入手したSONYの携帯ラジオの修理です。（写真１）
型番は、ICF-55R。落札価格は600円でした。

【写真１】


不具合は３点ほどありました。

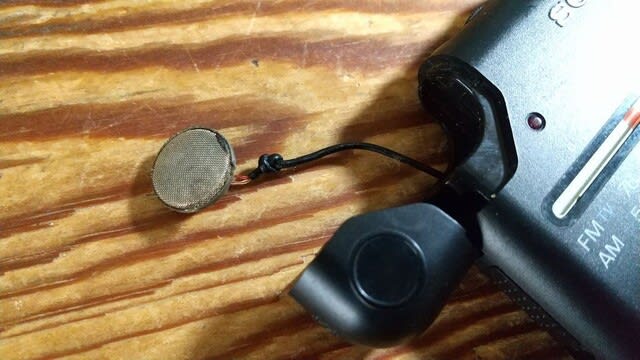

(1) イヤホンの破損（写真２、写真３）
(2) 音量調整時のガリ音（いわゆるガリオーム）
(3) スピーカー音声の途切れ

【写真２】


【写真３】


まず、(1)のイヤホンの破損ですが、写真を見てわかる通り、これはヒドい。
まあ、それを承知で落札したのですが（笑）
一応、音は聞こえているので外観の問題だけです。

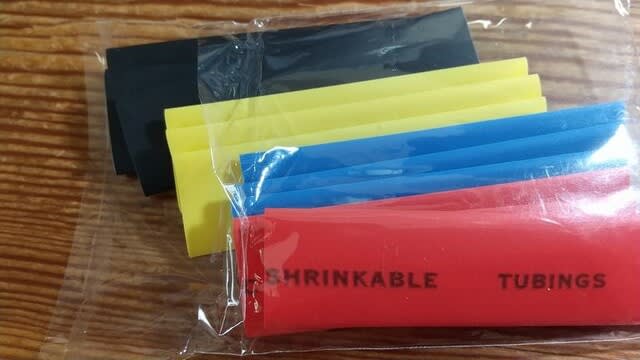

これは、熱収縮チューブ（写真４）を使って補強しました。

【写真４】


最初に瞬間接着剤でケーブルをイヤホン本体に接着。（写真５）

【写真５】

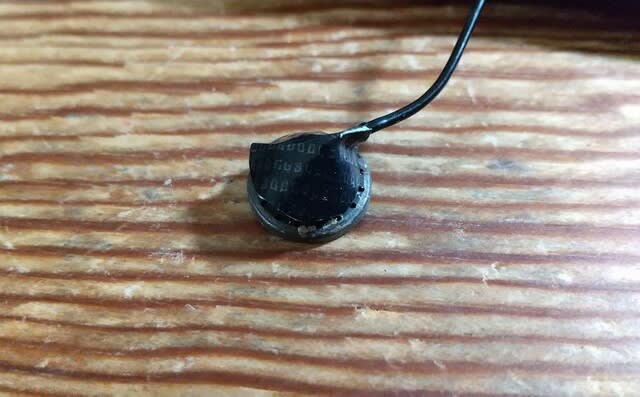

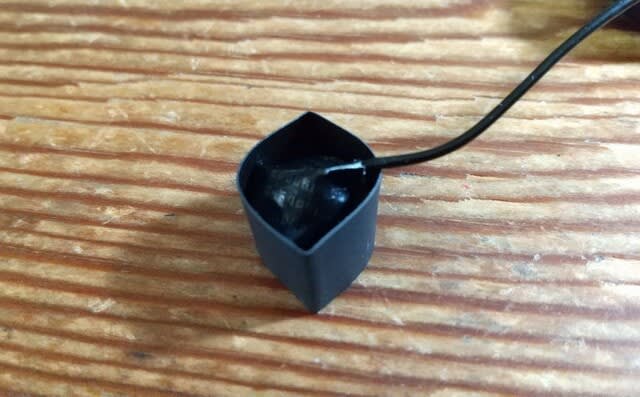

その上に黒色の粘着テープを付けて（写真６）、写真７のように熱収縮チューブの断片を配置。

【写真６】


【写真７】

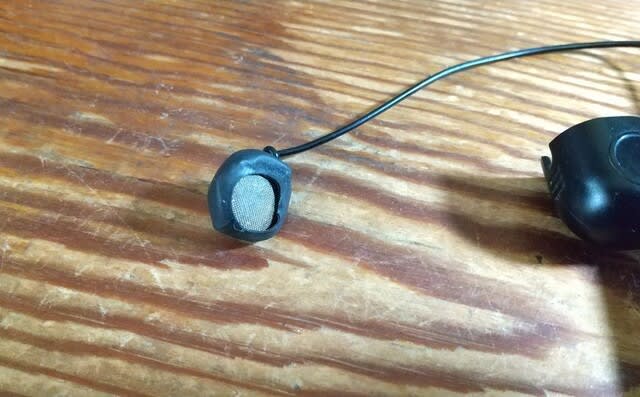

最後にハンダゴテで熱を加えていくと出来上がりです。（写真８、写真９）

【写真８】


【写真９】

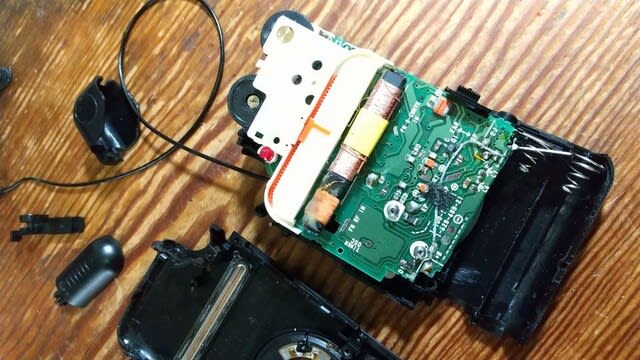

次に、(2)のガリオームですが、まずはとにかく分解します。（写真１０）

【写真１０】


そして、音量調整ボリュームの隙間に接点復活剤を滑り込ませます。
使用した接点復活剤は「接点復活王」というやつです。
これは、もともとスライドスイッチなどの接点用ですが、ガリオームにもよく効きます。
写真１１は接点復活王の雄姿です（笑）

【写真１１】


最後に、(3)のスピーカー音声の音切れですが、
これはラジオ本体の側面についているスライドスイッチ
（スピーカー⇔イヤホン切り替え）の接点不良であることが判明。
この極小スライドスイッチを交換するのは困難です。
まあ、切り替えのコツを掴めば実用上は差支えないということで、
今回はこの部分の修理は見送ることにしました。

そんなわけで、修理が完了した様子が写真１２です。
このラジオはシャツの胸ポケットにすっぽり収まるサイズで、携帯に非常に便利です。

【写真１２】
