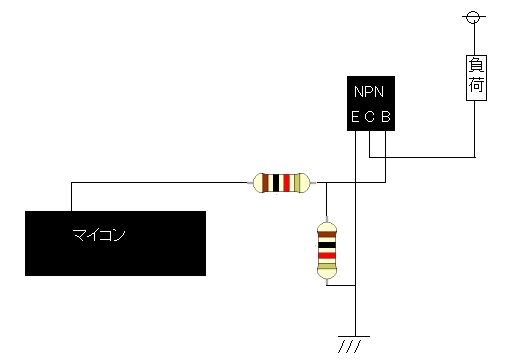

トランジスタアレイをマイコン出力のスイッチとして使う方法

トランジスタアレイ62083APには8個のトランジスタ回路が内蔵されています。NPNトランジスタで１回路構成するには、抵抗２個・ダイオード１個・トランジスタ１個が必要ですが、トランジスタアレイにはこの部品構成での8回路が内蔵されています。いわゆる配線が不要で、入力と出力をつなぐだけです。ダーリントン構成8回路分で、これは電流増幅率(hFE)が大きい(2000-20000)ため、入力電流が少なく出来るというメリットが有ります。

マイコン出力をトランジスタアレイで電流増幅するとリレーをお互課すことができます。
