◆Windows UI (WinUI) ライブラリ ツールキットプロジェクトにナビゲーションビューを実装する手順

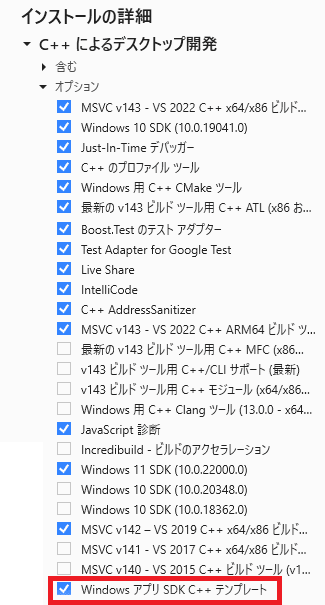

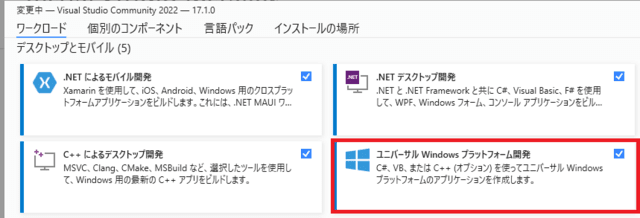

１．準備
●OS:Windows 10 Pro Version 21H1

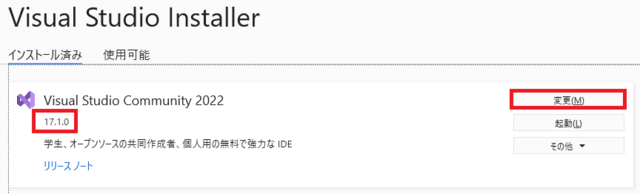

●IDE:Visual Studio Community 2022 Version 17.1.1

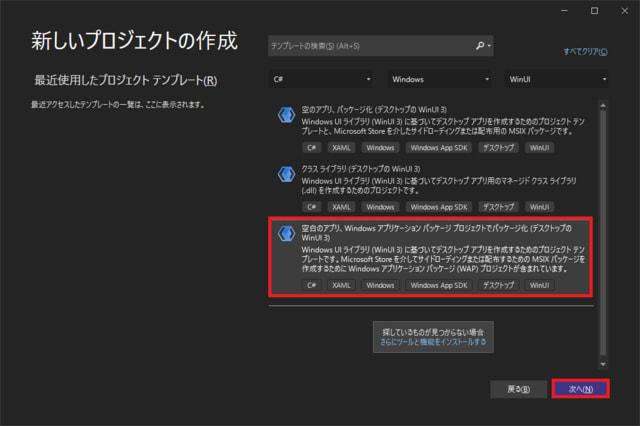

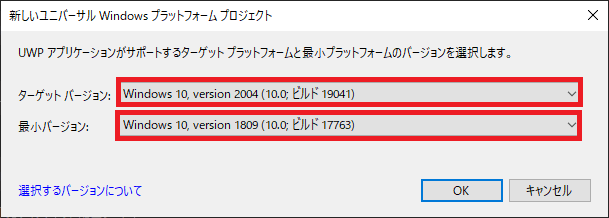

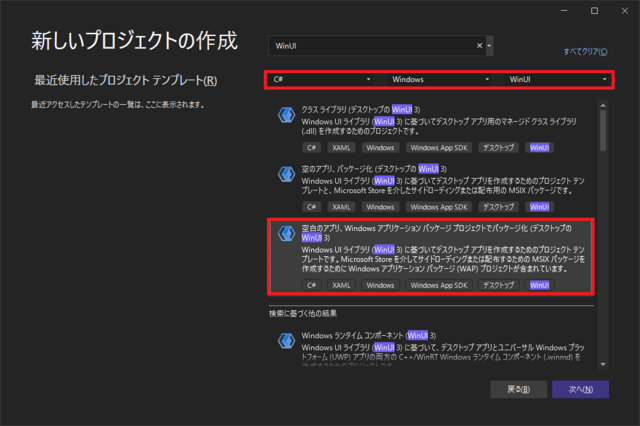

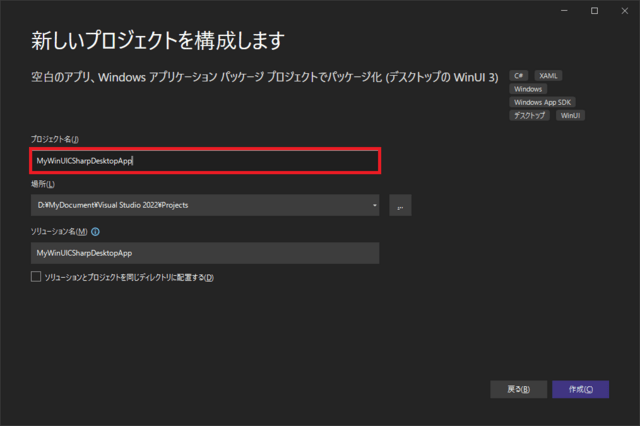

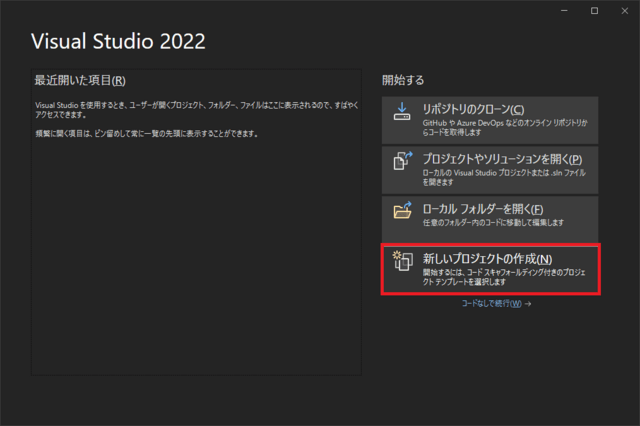

２．新しいプロジェクトの作成
ここの記事を参考にプロジェクトを作成

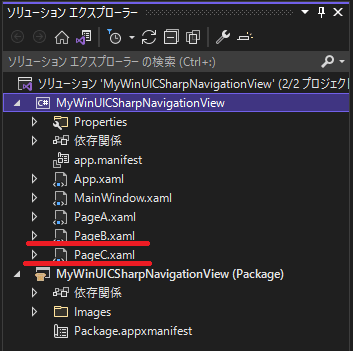

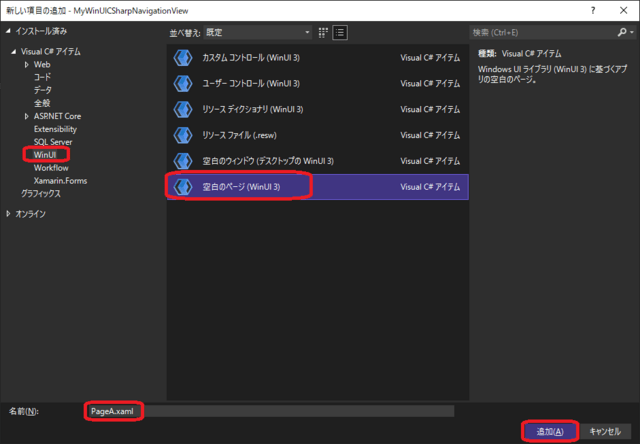

３．ページの追加
ここの記事を参考にページを追加
４．NavigationView.MenuItemsの記述
MainWindow.xamlのコード一部
＜NavigationView>
...
＜NavigationView.MenuItems>
<NavigationViewItem
Tag="pageA"
Icon="Font"
Content="ページＡ"/>
<NavigationViewItem
Tag="pageB"
Icon="Bold"
Content="ページＢ"/>
<NavigationViewItem
Tag="pageC"
Icon="ContactInfo"
Content="ページＣ"/>
＜／NavigationView.MenuItems>
...
＜／NavigationView>
ページＡ～ページＣを記述
５．NavigationView_SelectionChanged の実装
MainWindow.xamlのコード一部
＜NavigationView
x:Name="NavView"
Header="ヘッダー"
PaneTitle="パネルタイトル"
PaneDisplayMode="Auto"
SelectionChanged="NavigationView_SelectionChanged"
IsBackButtonVisible="Collapsed">
...
＜／NavigationView>
MainWindow.xaml.csのコード一部
namespace MyWinUICSharpNavigationView
{
public sealed partial class MainWindow : Window
{
...
private void NavigationView_SelectionChanged(NavigationView sender, NavigationViewSelectionChangedEventArgs args)
{
var selectedItem = (NavigationViewItem)args.SelectedItem;
if ((string)selectedItem.Tag == "pageA") ContentFrame.Navigate(typeof(PageA));
else if ((string)selectedItem.Tag == "pageB") ContentFrame.Navigate(typeof(PageB));
else if ((string)selectedItem.Tag == "pageC") ContentFrame.Navigate(typeof(PageC));
}
}
}
６．アダプティブ動作の実装
MainWindow.xamlのコード一部
＜Grid>
...
＜VisualStateManager.VisualStateGroups>
＜VisualStateGroup>
＜VisualState>
＜VisualState.StateTriggers>
＜AdaptiveTrigger
MinWindowWidth="{x:Bind NavViewCompactModeThresholdWidth}"/>
＜／VisualState.StateTriggers>
＜VisualState.Setters>
＜!-- Remove the next 3 lines for left-only navigation. -->
＜Setter Target="NavView.PaneDisplayMode" Value="Top"/>
＜Setter Target="NavViewSearchBox.Width" Value="200"/>
＜Setter Target="MainPagesHeader.Visibility" Value="Collapsed"/>
＜!-- Leave the next line for left-only navigation. -->
＜Setter Target="ContentFrame.Padding" Value="24,0,24,24"/>
＜／VisualState.Setters>
＜／VisualState>
＜／VisualStateGroup>
＜／VisualStateManager.VisualStateGroups>
＜／Grid>
MainWindow.xaml.csのコード一部
namespace MyWinUICSharpNavigationView
{
public sealed partial class MainWindow : Window
{
private double NavViewCompactModeThresholdWidth { get { return NavView.CompactModeThresholdWidth; } }
...
}
}
７．NavigationViewの動作確認
構成：Debug 、プラットフォーム：x64 を選択
ソリューションのビルド を実行
デバッグの開始＜Ｆ５＞を実行

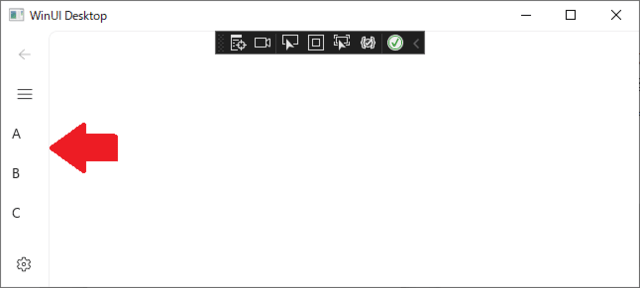

起動時の状態
メニューからページＡが選択された状態
メニューからページＢが選択された状態
メニューからページCが選択された状態
８．アダプティブ動作確認
NavigationView の既定では、PaneDisplayMode は Auto に設定されている
マウスドラッグでウィンドウ幅を狭くしていくと
PaneDisplayMode=LeftCompact な状態
さらにウィンドウ幅を狭くする
PaneDisplayMode=LeftMinimal な状態になる
９．全ソースコード
MainWindow.xamlのコード
＜Window
x:Class="MyWinUICSharpNavigationView.MainWindow"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:local="using:MyWinUICSharpNavigationView"
xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
mc:Ignorable="d">
＜Grid>
＜NavigationView
x:Name="NavView"
Header="ヘッダー"
PaneTitle="パネルタイトル"
PaneDisplayMode="Auto"
SelectionChanged="NavigationView_SelectionChanged"
IsBackButtonVisible="Collapsed">
＜NavigationView.MenuItems>
＜NavigationViewItem
Tag="pageA"
Icon="Font"
Content="ページＡ"/>
＜NavigationViewItem
Tag="pageB"
Icon="Bold"
Content="ページＢ"/>
＜NavigationViewItem
Tag="pageC"
Icon="ContactInfo"
Content="ページＣ"/>
＜／NavigationView.MenuItems>
＜Frame x:Name="ContentFrame"/>
＜／NavigationView>
＜VisualStateManager.VisualStateGroups>
＜VisualStateGroup>
＜VisualState>
＜VisualState.StateTriggers>
＜AdaptiveTrigger
MinWindowWidth="{x:Bind NavViewCompactModeThresholdWidth}"/>
＜／VisualState.StateTriggers>
＜VisualState.Setters>
＜!-- Remove the next 3 lines for left-only navigation. -->
＜Setter Target="NavView.PaneDisplayMode" Value="Top"/>
＜Setter Target="NavViewSearchBox.Width" Value="200"/>
＜Setter Target="MainPagesHeader.Visibility" Value="Collapsed"/>
＜!-- Leave the next line for left-only navigation. -->
＜Setter Target="ContentFrame.Padding" Value="24,0,24,24"/>
＜／VisualState.Setters>
＜／VisualState>
＜／VisualStateGroup>
＜／VisualStateManager.VisualStateGroups>
＜／Grid>
＜／Window>
MainWindow.xaml.csのコード
using Microsoft.UI.Xaml;
using Microsoft.UI.Xaml.Controls;
// To learn more about WinUI, the WinUI project structure,
// and more about our project templates, see: http://aka.ms/winui-project-info.
namespace MyWinUICSharpNavigationView
{
///
/// An empty window that can be used on its own or navigated to within a Frame.
///
public sealed partial class MainWindow : Window
{
private double NavViewCompactModeThresholdWidth { get { return NavView.CompactModeThresholdWidth; } }
public MainWindow()
{
this.InitializeComponent();
}
private void NavigationView_SelectionChanged(NavigationView sender, NavigationViewSelectionChangedEventArgs args)
{
var selectedItem = (NavigationViewItem)args.SelectedItem;
if ((string)selectedItem.Tag == "pageA") ContentFrame.Navigate(typeof(PageA));
else if ((string)selectedItem.Tag == "pageB") ContentFrame.Navigate(typeof(PageB));
else if ((string)selectedItem.Tag == "pageC") ContentFrame.Navigate(typeof(PageC));
}
}
}
１０．問題点
２０２２年３月１０日現在
■ Windows App SDK にはデザイナーが無い
■ Windows10(バージョン 1809以降), Windows11でしか動作しない
■ リリースサイクルは早い。ここのロードマップを確認する必要がある
─以上─
