炉壁を自作しよう 2 （設計）

薪スト－ブ（3）　炉壁を自作しよう 2 （設計）

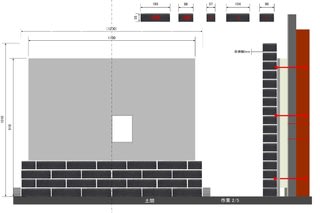

シンプルで重厚感のある炉壁を作ろうと思い、作図してみました。
レンガの積み方には イギリス積み / フランス積み / 小口積み / 長手積み などがあり
私たちはシンプルな長手積みにしました。
炉壁は自立型で、壁に「金具×4箇所」で固定して補強します。

でもこんなんでいいのかな ??



やり直しが効かない所ですし、不安だったので wekk さんに相談しに行きました。
wekk さん曰く、私たちの様に金具で固定している方も多いそうですが
耐震性を考えると4箇所では心許無く10箇所は･･･ と言われてしまいました。
10箇所ともなるとね－　やはりアルミ角パイプと耐火ボ－ドを使ってレンガを積みあげる方が
耐震性を考えると確実な方法なのかも。（ *部材コスト約6000円up ）


アドバイスを基に再設計したのがコチラ ↓

「アルミ角パイプと耐火ボ－ドで壁との間に25mmの空気層を設けて
耐火ボ－ドを背もたれ（補強）にしながら垂直にレンガを積みあげる･･･」

結局、私たちも定番の構造になってしまったのだ（^^;;

　


作業内容は　①部品購入 → ②耐火ボ－ド固定（25mm空気層） → ③レンガ割り+冶具製作 →
④レンガ積み → ⑤目地 で、始める前にレンガの積み上げ手順を図に書いて置きました。
この図があれば レンガ割り なんかも先に行っておけますからね。
炉壁作りでお悩みの方がいましたら、参考にしていただければと思います。

　耐火ボ－ド固定（25mm空気層）
　レンガの積み上げは3～4回に分けて行う
　
　
　目地を入れて完成－

さて、ホ－ムセンタ－で部品を調達してから作業開始です ･････ つづく
