ぱちすろで小役が当選すると主基板は
①メダルホッパーを回す
②メダルが払い出された枚数を確認する
③メダル払い出し完了後メダルホッパー回転を停止する
主基板は払い出しが正常に行われるか監視していて、
④ ①～②に規定以上時間を要するとエラー信号（メダル切れ）
➄ ②の信号が異常の場合エラー信号（メダル詰まり）
アミューズ仕様基板は
⑥ ①モーター駆動を感知すると
⑦ 払い出し疑似信号を出力する

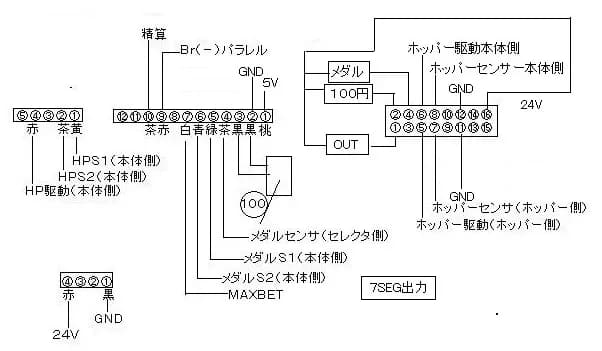

当該、MKT0001基板はパチスロ主基板からのホッパー駆動信号（アクティブロー）出力を想定して設計されています。4号機、花火・北斗の拳・アントニオ猪木等は主基板からホッパー駆動信号（アクティブロー）が出力されていました。これをMKT0001CN2（１６P）の⑥につなげば事足りていました。
ホッパー駆動信号（アクティブロー）が取れない機種の場合は、このホッパー駆動信号（アクティブロー）を作らなければなりません。
ホッパーモーターにつながるDC24Vの（＋）（ー）をモーターから切り離してDC24Vのリレーにつなぎ、リレーのCOMをGNDに、NOをMKT0001CN2（１６P）の⑥につないでおけば、小役当選時に当該MKT0001にホッパー駆動信号（アクティブロー）入力されることは、ご理解いただけるでしょう。
下図にDC24Vリレーで１回路を使用する場合と２回路リレーの場合を示します。バジリスクなど、ユニバーサル系機種の場合は主電源がDC12Vなので、リレーは定格電圧DC12Vを使ってください。
リレーの代わりにフォトカプラーを使っても同じことが実現できます
****************
回胴式遊戯機技術研究会はパチスロの入出力信号を調べて、オシロスコープで波形をみて、その通りの疑似信号を出力するマイコンプログラムを作成して、回路にのせて、パチスロのメダル不要回路を作成して、卒業の技術講習(有料）を開講しています。
この機会に、パチスロの基礎から学んで、アミューズメント仕様パチスロの技術を身につけてみませんか？
受講受付中！！
ご不明の点はご遠慮なくお尋ね下さい。存じ上げていることは丁寧にご案内させていただきます。
