ニューポール１７ ワイヤー加工他

ワイヤー張り・ピアノ線外観造作

ニューポール１７のフイルム張りが終わり

塗装前の最終チェックを　お忙しい中　結城さんにご無理をお願いしました

上翼の向かい角の調整に　大変ご迷惑をお掛けしてすみません

有難う御座いました

塗装のアドバイスも頂き帰宅

塗装シルバー色の準備中です

その他付属パーツ等の造作も進めて居ります

今回ワイヤー張りをします

ワイヤー固定用のパーツ加工

作業性を良くするため一部ジュラルミンからステンレスに変更

固定ボルト共締めから半田付け方法にしました

☆注意☆　ジュラルミン、アルミニウムは半田付けが出来ません

胴体に直接取り付けるプレートは変更していません

ステンレス板を各部位に取り付けてワイヤーを張る

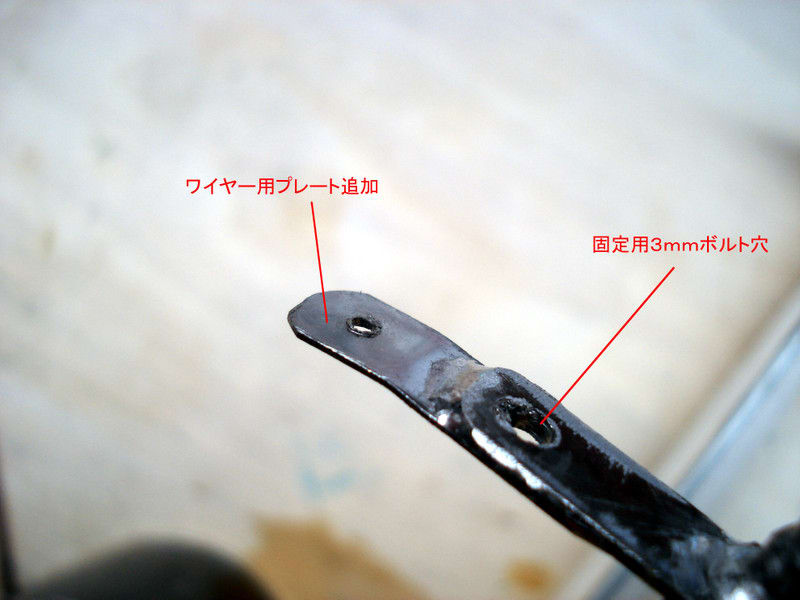

ステンレス板０，５ｍｍ厚でワイヤー固定用プレートを作る　

半田が出来る金属で硬い物であれば何でも良い　

　

各部位の固定プレートの先に

共締め状態で半田付けをする



　　　ステンレスなのでステンレス専用半田を使用します

　

主翼後部固定部

　

　

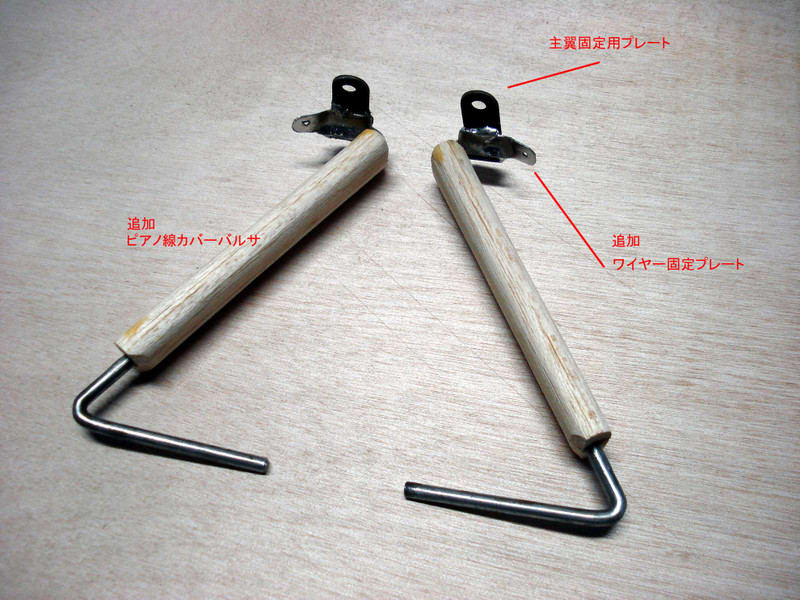

脚の四隅にもワイヤープレート取り付け　

コーナー部はステンレスを巻きつけて半田付けしています 　

ピアノ線にバルサ固定方法

ピアノ線にステンレス薄板(小さい短冊形など)を半田付けをする

バルサの滑り止めとなり接着時及び接着後も位置ズレが出ない

　

バルサとピアノ線はエポキシなどで接着する　

バルサにはプレート逃げの細溝を作っておく　

プレート位置はバルサを突き出ない位置に取り付ける


　溝を掘り合わせて接着

　

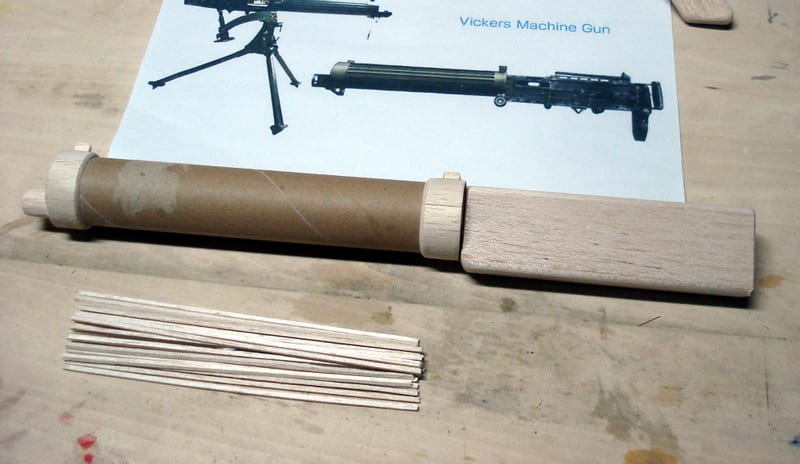

機銃

機銃は胴体上部に取り付けとする

手持ちのバルサ等で製作しています　　　　　

フイルムの芯と２ｍｍバルサカットでフインを作る

こんな感じの機銃に成りました、それらしく見えるので

良しとしました

ドープ処理後　黒色で塗装予定
