完全ワイヤレス（その１８）。（JVC HA-XC70BT）

これは・・・壊れているの？

リサイクルショップにて。
ちょっと気になるデザインのワイヤレスイヤホンを見つけたので購入。
JVCのHA-XC70BTです。お値段は880円。

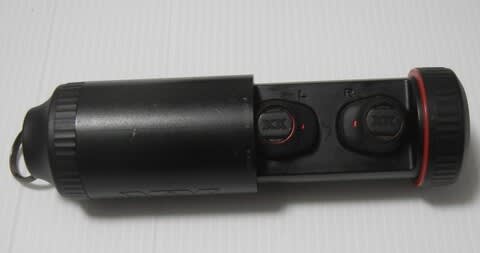

ひねって伸ばすと出てきます。

「片方がペアリングできない」「ケース破損」とのこと。
ペアリングの問題は、動作確認時に「出荷時の状態」に戻したら確認できず。左右とも普通に音楽が聞こえます。
どこも壊れてないじゃん・・・、あ。

ふたがとれました。

よくよく見てみると、内側の接着剤がはがれている上に、固定用の爪が割れていました。
セメダイン3000ゴールドで接着。


主な仕様は以下のとおり。
再生周波数帯域 20Hz ～ 20,000Hz
Bluetooth：Ver.4.2
充電時間：イヤホン：約2時間、充電ケース：約3時間
電池持続時間：イヤホン：約3時間、充電ケース：約9時間
プロファイル：A2DP、AVRCP、HFP、HSP
対応コーデック：SBC、AAC

詳細はこちらをどうぞ。
ワイヤレスステレオヘッドセット HA-XC70BT

気になる音質ですが確かに低音域はすごい。圧倒的。それに加えて、高音域もクリアすぎてすごい。シャカシャカ鳴りまくりです。
シンバルやハイハットの音とか、「ス」のような摩擦音は耳につくほど。
長時間聞けない・・・この個体が壊れているのか？
まぁ、Junkですし。デザインがかっこいいのに、残念。

にほんブログ村

BIOSのアップデート。（Panasonic Let's note CF-MX5 その２）

買ってから1度も？

職場の休み時間にて。
「そういえば・・・」
最近持ってきているMX5、BIOSが気になります。WindowsUpdateでもファームウェア系はアップデートを控えていましたが、Panaのサイトを見るとBIOSのアップデートがありました。最新はV3.00L25。
今使っているMX5のBIOSバージョンを「PC情報ビューアー」で確認。

L10って、最初期のBIOSじゃないかな・・・。

それではアップデートしましょう。
まずはPanaのサイトにてBIOSアップデートプログラムをダウンロード。
Let's note CF-LX5、MX5、RZ5、SZ5シリーズ 導入済みドライバー | パナソニック パソコンサポート


ダウンロードしたファイルを実行すると、アップデートプログラムが解凍されます。

これを実行。

現在のバージョンと新しいBIOSのバージョンが表示されます。

確認後、「OK」をクリック。


注意事項を読んだ後、「はい」をクリック。

いったん再起動がかかり、以下の画面になります。

書き換え後は自動的に再起動され、Windowsが起動します。

PC情報ビューアーで確認すると・・・。

L25に更新完了です。無事に更新できてよかった。

もう１台のMX5も古いままかな・・・きっとそうだろうな。
時間を見つけてアップデートしておこう。

にほんブログ村

ヒューズを探すが見つからず。（Panasonic Let's note CF-RZ4A その２）

ルーティーンの一つです。

実は以前、RZ4その２で液晶パネルをいろいろ試したときに、うっかり液晶パネルが表示されなくなりました。
おそらくはマザーボード上のチップ部品を壊してしまったわけですが、それ以降、その気になったときにいろいろ調べています。
先日、MX5でうまくいったので、同じような箇所がないか、また探してみます。

すでに一か所、ショートさせてます。これにより、液晶表示はされるようになりましたが、やはりバックライトがつかない状況。
今回もこの近辺のチップヒューズを１か所ショートさせてみましたが、状況は変わらず。
また次回ですね。

RZ4を入手したときは「小さくてよい！」と言っていましたが、今となっては画面が小さすぎてほとんど出動の機会がありません。
12.5～13.3インチくらいがちょうどよく感じるようになりました。
・・・トシのせいか？！

にほんブログ村

mSATA SSDの捜索。（ｍSATA SSDと変換基板）

「記録する」って大事なこと。

最近、KIRAの再生を連続的に行ってきたせいもあり、SSD（特にmSATA）の在庫がなくなってきました。
そこで、あまり使っていないPCに搭載しているSSDをHDDに交換して、手持ち在庫に充当することに。
自分の記憶が確かなら、acerのES1-132と、CF-SX2に、2.5インチSATA変換基板とともにmSATA規格のSSDが搭載されているはず。
ということで、格納庫をガサゴソ探しました。

結果。

いずれも正解でした。
むしろ、当該のPCがどこに保管してあるかを探しだすのが大変でした。

そもそも変換基板を使うときは、出先で2.5インチのSSDが必要になったときに入手できない場合の「緊急用」としてだったはず。
それが、出先でとりあえずの調整（OSインストール）後、そのままの状態で格納庫行きになってしまうこともあって、今回の2台はまさにそれ。

これでまた、安いdynabookが買えるかな・・・と考えてみたり。

にほんブログ村

ノート用メモリ。（SUNEAST SE3N1600-8G）

地味だけど、重要なパーツ。

リサイクルショップにて。
珍しくJunkメモリのコンテナをのぞいたら、普段見慣れぬメモリが。
DDR3、PC3Lの8GBです。お値段はなんと1,100円。これが2枚ありました。

1,000円超えなので普段ならあまり手を出しませんが、今回は別。即購入です。
PC3Lで1600MHz（12800）クラスなら、まだまだJunkでいろいろ使える。

帰宅後。
テスト専用機でmemtest86をかけて確認します。

いずれもエラーなし。
（液晶パネルが乱れているように見えているのは、パネルが傷物のせい。）

詳細な仕様はこちら。
ノートパソコン・薄型パソコン用メモリモジュール（DDR3）｜PRODUCTS｜SUNEAST（旭東エレクトロニクス）

ということで、格安でPC3Lの8GBメモリを2枚購入できました。
dynabook R63シリーズに入れて16GBにしてもいいかも。夢が膨らみます。

にほんブログ村

「部品取り」から昇格。（Panasonic Let's note CF-MX5 その３）

いいタイミングで荷物が到着するんですよ・・・。

部品取りとして購入したMX5。こちらです。

見事に割れてる・・・。

ここに、手配していた中古のMX3用液晶が到着。
では、液晶パネルを交換しますか。

４本のねじを外して、パカパカッとあけます。

コネクタをおそるおそる引き抜きます。
あとは、液晶パネルとディジタイザを傷つけないように気を付けながら、パネルをはがしていきます。
薄めのギターピックがあれば便利かも。

取れました。


簡単に、届いたパネルの動作確認です。まだ液晶ベゼルからはがしていませんが、まぁいいでしょう。

うん、きちんと表示されてる。

それでは、MX3用の液晶パネルをベゼルから引きはがし、MX5の液晶ベゼル側に貼り付けます。

横に立てかけてあるのは交換前のパネル。

天板と液晶ベゼル側を組み立て、上半身は作業完了。
あとはSSDを入れてOSのインストールです。
ボトムケースを開けます。

中が意外ときれいなのにびっくり。（SSDはすでに搭載済み）
累積使用時間は4680時間と比較的短いのもうなずける。

ボトムケースを閉じて、OSをインストールします。

無事に作業完了です。

参考までに中古の液晶パネルは送料込みで2,510円。パネルだけでなく、
・液晶天板（へこみ箇所あり）
・液晶ベゼル
・WEBカメラ
・無線LANアンテナ
・左右ヒンジ
・マザーボード接続用ケーブル
と、いわゆる上半身フルセットの状態。ある意味お買い得でした。

組み立てて、キーボードを拭きあげて気づいたのですけれど、こっちのほうが程度がいいような気が・・・。
まぁいいか。

CF-MX3はもうしばらく待機かな。

にほんブログ村

チップヒューズを探して。（Panasonic Let's note CF-MX5 その２）

あきらめたらそこで終わり。

液晶のバックライトが点灯しなくなったMX5。購入してからすでに4日が経過。
半分あきらめてしばらく放置していましたが、どうしようもなくなって、同じ店に売っていたもう1台のJunkを部品取りとして購入することに。
こちらはひどい液晶割れ、さらに電源スイッチ不良（おそらく接点不良）で、お値段は前回と同じ5,000円。
しばらく売れ残っていることから、普通の方には魅力的に感じないブツなのでしょう。
いろいろ考えるところはありますが、結果として単独でマザーボードを手配するよりは安い・・・ということにしよう。

帰宅後。早速作業開始。
まずはバックライトが点灯しなくなった前回のMX5のボトムケースを開けます。

とりあえずマザーボードを外すところまでやりますか・・・。

あれ？このサブボード、見たことないな。

え、もしかしてWWAN搭載機なの？バッテリー側にSIMスロットみたいのあるし。これはなんとか復活させたい。
今日買ったJunkのMX5のマザーボードをそのまま載せ替えればいいのだけれど、せっかくなのでそれっぽいところにテスターをグリグリあててみますか。
ネットで検索してもMX系のチップヒューズ修理は見つけられなかったんですよね・・・。

これかな・・・。（黄色丸のところ）

基板のプリントから、この辺にヒューズがあるみたいなので、テスターをいろいろあててみたらこれだけ通電しない。
ダメもとでリード線でショートさせてみますか。


え、点いた！やった！

よしよしよし、今のうちに手持ちのMX3（タッチパネルではない）の液晶パネルと交換しよう。
液晶ベゼル側にパネルが貼りついているので、枠をドライヤーで少し温めてからゆっくりパネルを取り外します。
両面テープで強力に貼りついているので、はがすのに勇気がいります。力を入れすぎて、液晶ベゼル側を割らないように。

パネルを取り外して立てかけたところ。
キーボードが見えていますが、タッチパネル用のディジタイザは液晶ベゼルに付いたままです。

液晶パネルを取り換えて、簡易に組み立てて動作確認。

よ～し、OK！
あとはSSD入れてOSのインストールです。

完成。感無量・・・。

タッチパネルも全く問題なし。
何事もあきらめちゃいかんですね。今回は身に染みてよくわかりました。

今回のMX5の主な仕様は以下のとおり。
CPU：Core i5 6300U 2.4GHz
RAM：4GB
ストレージ：抜き取り済み（M.2 SSD 128GBを装着済み）
液晶ディスプレイ：12.5インチ　フルHD (1920x1080)　タッチパネル
光学ドライブ：DVD±R/±RW/RAM/±RDL
重量 1.22 kg

さて、手持ちのMX3、実は液晶パネルを別に手配済み。
しかしながら今回購入した（部品取りの予定だった）MX5のほうが明らかにスペックが高く、こちらにもWWANが内蔵されています。
到着した液晶に問題がなければ、またドキドキしながら「液晶パネルはがし」をすることになりそう。

にほんブログ村

液晶パネルの交換でやらかしました。（Panasonic Let's note CF-MX5 その２）

そううまいこといかないか・・・。

値段につられて買ってしまいました。CF-MX5です。
第6世代のCore-i5機で、オンボードメモリは4GB。タッチパネル機ですが液晶割れ品で、お値段は5,000円。

見事に割れ。というか、パネルのケーブル断線でしょうか。

ちょっと調べたところ、MXシリーズの液晶ディスプレイは、液晶表示部とディジタイザが完全に分離しており、パネル交換が楽そう。
実際に、手持ちのMX3（タッチパネルなし）の液晶と比べてみたら・・・。

上がMX3、下がMX5の液晶パネル。これ、型番一緒じゃないの？

いったんMX3のパネルだけ接続して動作確認したところ。きちんと表示できました。
これで安心して組み立てていたら、次の起動時にバックライトが光らない！
試しに液晶パネルをMX3に戻して確認したところ、無事に表示できました。ということは、液晶ではなく本体の問題・・・。
もしかしてマザーボードのチップヒューズ切ってしまったか？う～ん・・・。

ワクワクして作業していたので、かなり落ち込みました。
でも、あきらめませんよ。どこかに解決策があるはず。それがわかるまでは格納庫にて待機です。
