千葉県八千代市 カテゴリー6A(cat6a)LAN配線工事

千葉県八千代市にLANの配線工事で伺いました。

新築の家で1階に有るONUから2階の3部屋に有線でLANを引きたいそうで

カテゴリー6A(cat6a)の工事をご希望です。

配管が有るのは1部屋だけで2部屋は屋外露出配管で敷設するしか無さそうです。

ONUが有るのはキッチンカウンター側で窓の下の壁を開口して

ジャックを設けたいと思います。





配管は有るのですがフレッツテレビを契約しているのでリビングに行く配管に

光ケーブルとアンテナ線が既に入っています。

何も入っていない配管が2階に行く配管です。



14サイズのCD菅なので一度同軸ケーブルを抜いてLANケーブルと一緒に

同時に通すしか無さそうです。



こっちが2階です



配線用スチールを入れます



3本何とか入りました。





2階の部屋にジャックを付けました。





ONU側もジャックを付けてLANチェッカーで確認をして

一番厄介な箇所が終わりました。



残りの2部屋は屋外配管工事です。

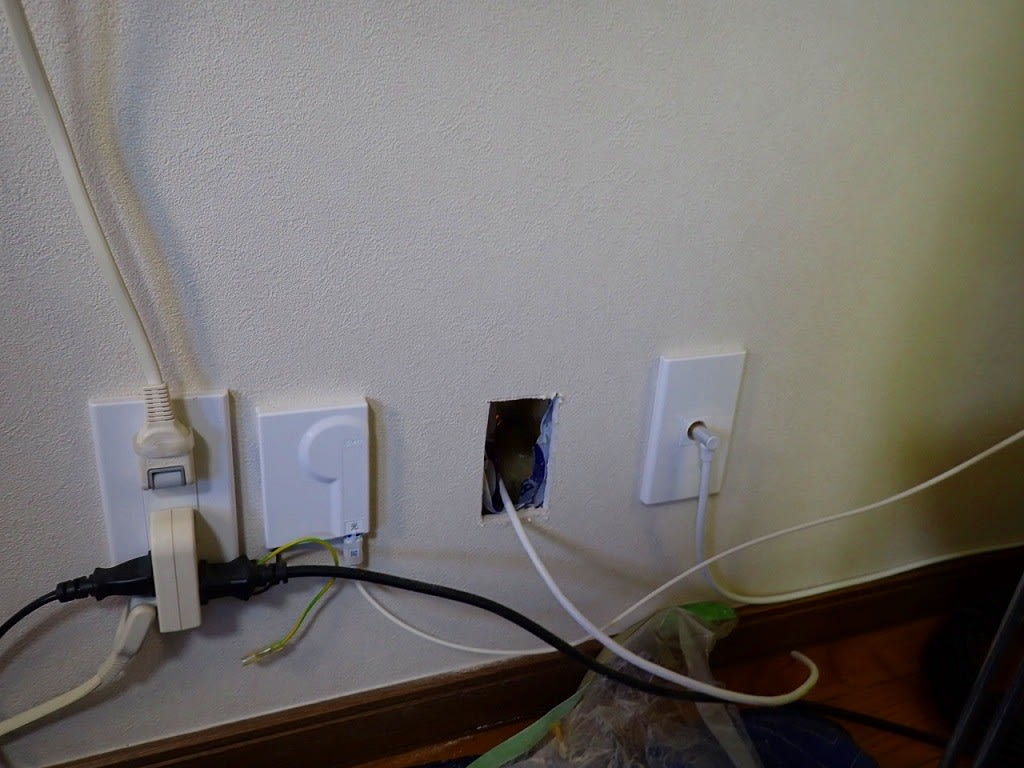

ジャックが付く壁を開口します





屋外を2系統ぶん配管で敷設します。

外壁に合わせて黒色の塩ビ管を使って固定サドルはステンレス製を使っています。





2階までの配管です。





今回使用したLANケーブルは冨士電線製のカテゴリー6A(cat6a)ケーブルです。



室内側にジャックを付けていきます。





ジャックはパンドウイット製を使用しています。



行き先が分かるようにラベルを貼っておきます。





ラベルに合わせた配線チェック用ターミナルを付けておきます。



2階の部屋にLANジャックを付けていきます。





LANチェッカーで配線をチェックします。





3部屋目です





ここも問題ありませんでした。





ご依頼頂いた3部屋の配線工事が無事終わりました。

ご依頼頂き誠に有難うございます。



千葉県野田市 LAN配線工事

千葉県野田市にLANの配線工事で伺いました。

1階にONUが有り２階の居室に有線でLANを引きたいそうですが

その部屋には配管が無いようです。

隣の部屋には配管が有るのでそこまで配線をしてLANを引く部屋までは

モールを使って露出配線で敷設します。



スチールワイヤーを入れて配線を通します。





２階です。

これにLANケーブルを結んで引きます。





１階にLANジャックを付けました。

今回はカテゴリー6の工事なのでパナソニック製のジャックを

使います。



配線チェック用ターミナルを付けて２階に移動します。





プレートから２mくらいモールを使います。





この裏が隣の部屋のジャック取付位置になります。



カテゴリー6のジャックを付けました。





LANチェッカーを使って配線に異常、失敗が無いか確認をします。

確認しない作業は無意味です。価値は有りません。



無事工事完了です。

ご依頼頂き誠に有難うございます。













パナソニック「まとめてねット」LAN配線工事

埼玉県川越市にLANの配線工事で伺いました。

新築時に主要な部屋全部にLANを引いたそうですがカテゴリー5eなので

カテゴリー6A(cat6a)に仕様を上げたいとのことです。

まとめてねットが採用されていますがこの機器自体がギガ対応になっていないのでは

無いでしょうか？

まとめてねットを提案すると分り易いのでしょうがこういう機器を使わない方が後から配線がやりやすいですね。

大きなスペースに配管とコンセントを多く用意してもらえばそれだけでいいと思います。

住宅の配線をやっている電気屋さんがよく分かっていないことが多く見当違いの工事を

しているケースもよくあります（ハウスメーカーの指示？）

コンセントも2口では足りないし現在では電話も殆ど使わないので

この機器の必要性があまり感じられません。数万円しますから・・・・





今回は3部屋の配線を引き替えます。

居室側はこのようになっています。

全部に電話のジャックが付いています。。。





カテゴリー5eのケーブルと引き替えてカテゴリー6A(cat6a)のLANケーブルを引きます。





カテゴリー6A(cat6a)のジャックに交換します。

このLANジャックはパンドウイット製です。





番号ラベルを貼って番号に合わせたターミナルを付けておきます。





残りの2部屋も同じようにLANジャックを付けていきます。





ONU（まとめてねット）側はルーターに直接挿せるようにRJ45プラグに成端します。

当然パンドウイット製のプラグで専用工具で成端します。

当店のLAN工事では信頼のおけるメーカー品だけを使って施工しています。

ネットで販売されている出所不明な部材は使っていません。





配線に間違いや失敗が無いかLANチェッカーで確認します。





まとめてねットは使用せず直接ルーターに接続しました。

残りの部屋は今までと同じくまとめてねットを使ってLANを使います（ルーターの口数自体が足りない）





以上となります。

ご依頼頂き誠に有難うございます。



松戸市 カテゴリー6A(cat6a)LAN配線工事（ポラス住宅）

千葉県松戸市にLANの配線工事とコンセントの増設工事のご依頼で伺いました。

LANはカテゴリー6A(cat6a)での工事をご希望です。

１階に有線でLANを引きたいそうですが配管が無いため屋外配管で敷設していきます。

ポラスの住宅ですが珍しいツーバイフォー工法です。

配管は所々に有りますが今回の工事では利用出来そうにありませんでした。

ONUの有る２階側です。

外壁側を開口します。





こちらが今回LANを引きたい１階側です。

テレビ端子も屋外配線（BS用）なのでここに並べてLANジャックを設けます。





塩ビ樹脂管で配管をしていきます。





複雑な曲がり部分はPF菅を使用します。



PF菅は普通の物だと劣化が早いので複層構造になっている物を使用します。





障害物が多いので基礎部に通して配管します。





使用したLANケーブルは冨士電線製のカテゴリー6A(cat6a)ケーブルです。



結構な長さの配線になります。





屋内に入る箇所は撮り忘れました。

テレビ端子と並べてLANジャックを設けました。





パンドウイット製のカテゴリー6A(cat6a)のジャックです。



今回使用したLANケーブルメーカーの冨士電線とパンドウイットはアライアンスパートナーです。





当店では

カテゴリー6A(cat6a)の工事では冨士電線製か通信興業のケーブルを使って工事をしています。





配線チェック用ターミナルを付けておきます。



ONU側の２階です。



同じくパンドウイット製のカテゴリー6A(cat6a)ジャックを設けます。





配線の間違いや失敗が無いか確認をしました。



これでLANの工事は完了です。

続いてコンセントの増設工事に入ります。









柏市カテゴリー6A(cat6a)のLAN配線工事

柏市内のお宅にLANの配線工事で伺いました。

1階のONUから２階の居室にカテゴリー6A(cat6a)の有線LANを引きたいそうです。

こちらが１階





こちらがLANを引きたい部屋で配管は有るようです。





配線用スチールを入れていきます。



カテゴリー6A(cat6a)のLANケーブルを入れます



２階まで配線が出来ました





今回使用したLANケーブルは通信興業製です。



当店では冨士電線か通信興業製のケーブルを使っています。

どちらもパンドウィットのAXテープが採用されているケーブルです。

複雑な構成で硬いし太いので扱いも厄介です。





以前にも書いたのですがエレコム製の6Aケーブルです。

どう見てもカテゴリー６にしか見えませんがメーカーが6Aと定義しているので

カテゴリー6A(cat6a)になるようです。

カテゴリー6と何が違うのか謎です。撚りが強いとか？？



6Aのジャックを付けました





配線チェック用ターミナルを付けておきます。





２階側もLANジャックを付けました。

パンドウィット製の6Aのジャックです。





最後にチェッカーを使って確認をして作業終了です。



ご依頼頂き誠に有難うございます。
