スパイラル筋を使用しての基礎 ・・・ Ｏ様邸新築工事

長野県飯田市上郷飯沼　Ｏ様邸新築工事の基礎施工の模様です。

　

基礎の鉄筋を配筋していきます。

　

当社の基礎は、地中梁、コラム（スパイラル筋）は、100mmピッチ、土間は200mmピッチと細かい配筋ですので、とても丈夫です。

　

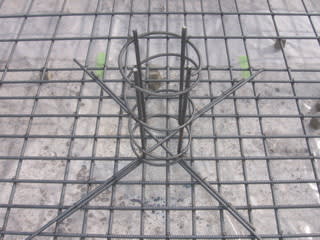

建物の中（床下）は、空気が循環できるように、コラムを設置します。

コラムは、スパイラル筋を使用して強度を保ちます

　

木造住宅の基礎では、珍しい強度の強い工法ですね

近所の方は、鉄筋を見て、何が出来るのと聞いてくる方もいます

　

鉄筋の縁が切れる箇所は、必ず補強筋を入れていきます。

コンクリートは圧縮に強く、鉄筋は曲がりに強いので、決められて計算から配筋の箇所を決めていきます。

　

配筋が終わりましたら、アンカーボルト、ホールダウンボルトの設置をします。



ボルトの位置も、設計の段階で決めていきます

この後、第三者検査機構による、配筋検査を行います。

検査員の方も、プラキソを見て、毎回、驚きますね



検査が終わりましたら、外周部の内枠を設置していきます。

Ｏ様邸新築工事（上郷飯沼）　・・・No.12へ


お住まいの丈夫な新築のことなら、中島建築所　姫Design工房へお任せ下さい


※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

プラキソに丸型の吸気口の段取りをします ・・・ Ｏ様邸新築工事

長野県飯田市上郷飯沼　Ｏ様邸新築工事のプラキソ施工の模様です。

外枠のプラキソはしっかりと杭でバリをしていきます。

　

その時に、水糸で通りを出し、真っ直ぐに固定をしていきます

　

当社の施工は、基礎の土間部と立上り部を一体にコンクリートを打設しますので、打ち継ぎはありませんが、打設時に圧力がかかりますので、しっかりとバリで固定をしていきます。



基礎工事に平行して設備工事を行っていきます。

設備工事は、いつもお世話になっております、コスモ建設の原設備さんにお願いしました

　

この後の施工は、配筋になります。

　

配筋前に、基礎部に自動開閉式吸気口を設置するための養生を行います。

　　自動開閉式床下吸気口
※詳しくは、こちら　＞＞　中島建築所ＨＰより

　

開閉式床下吸気工法は、エアサクルの家　プラキソ工法の特徴ですもあります。

設計図段階で、固定の箇所を決めています。


Ｏ様邸新築工事（上郷飯沼）　・・・No.11へ


開閉式吸気口（床下）のことで詳しくお聞きしたい方は、中島建築所　姫Design工房までお問い合わせ下さい

※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

断熱にとても優れている、プラキソを採用 ・・・ Ｏ様邸新築工事 基礎

長野県飯田市上郷飯沼　Ｏ様邸新築工事の模様です。

プラキソ工法は、エアサイクルの家工法の基礎部分にあたります。

　

基礎の型枠は、断熱材になっています。

型枠兼断熱材ですので、型枠を外す工程がありません

まず、型枠を設置するために、ランナーを決めます。

　　部材

　

このランナーに型枠をはめ込んでいきますので、性格に設置できますね

断熱材兼型枠を、当社では先行して繋げます。

　

この時、白蟻対策に、アリダンシートの設置をします。

　

断熱材は、白蟻被害の恐れがありますので、アリダンシートで白蟻をカットします

　

スタッフＳが決められた箇所にプラキソを設置していきます

その時に、型枠の天端もそろえていきます。



平栗工業さんのＨさんはレベルをキチンと測っています

型枠の高さは、捨てコンの高さが平らですと、施工もはやいですが、高さ調整の金物で最終調整をしています。

　

プラキソの長所には、施工期間の短縮もあります。

　

　　

Ｏ様邸新築工事（上郷飯沼）　・・・No.10へ


エアサイクルの家のプラキソは、中島建築所　姫Design工房では自社施工です。

※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

プラキソ工法の施工中 ・・・ Ｏ様邸新築

長野県飯田市上郷飯沼　Ｏ様邸新築工事の基礎施工の模様です。

捨てコンクリート打設に続きます。

　

　

Hime社長が、ネコ（一輪車）で生コンを運び、スタッフＨと平栗工業さんが均しています

　

エアサクルの家工法のプラキソは、捨てコンの高さを均一にしますと、とても施工の工期短縮が出来ます。

捨てコンは位置を出すための段取りですが、次の工程の事も考え、丁寧に施工を進めていきます

　

　

過ぎの日には、止め枠を外して墨出（位置決）を行い、立ち上がりの型枠を設置します

　

Ｏ様邸新築工事（上郷飯沼）　No.9へ


エアサクルの家工法を中島建築所　姫Design工房では推進しています

※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

ガレージの扉を修繕しました ・・・ 塩沢歯科医院さま

長野県飯田市龍江にあります、塩沢歯科医院さまのガレージの修繕にきました。

　

毎回、この車には感動しています
※先生に許可済

ミニカーでしか見たことがないですね

凄い。

走っているところを観たいのですが

ガレージの扉が破損してしまったと連絡がありました



扉を修繕します

　

建具の修繕は、スタッフＨが担当しました

　

Hime社長は、車ばっかみていましたけどね・・・




趣味のガレージのことなら、中島建築所　姫Design工房まで、設計から施工、そしてメンテナンスまで一貫して行っています

砕石地業 （割栗地業） ・・・ 耐圧盤式基礎の施工中

長野県飯田市上郷飯沼　Ｏ様邸新築工事の基礎工事の模様です。



掘削作業後は、砕石を敷き詰めます。

　

丸く見えるコンクリートは地盤改良の柱状改良をした箇所です。

　

高さを確認しながら砕石を敷き詰めます。

そして時間をかけて転圧をかけていきます



転圧は、Hime社長がランマーを使用して、砕石を突き固めていますね

　

この後、プラキソの型枠を設置するための捨てコンクリートを打設します。



Ｏ様邸新築工事（上郷飯沼）　・・・No.8へ



基礎の工事も中島建築所　姫Design工房のスタッフで施工をしています

※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

エアサイクの家工法 プラキソ工法の施工が始まりました ・・・ Ｏ様邸 ８

長野県飯田市上郷飯沼　Ｏ様邸新築工事の基礎の工程の模様です。

基礎工事の前に、遣り方（丁張）をします

　

遣り方は建物の位置、基礎の高さの基準になります

　　Hime社長がトランシットを覗いています

とても大事な工程です。

遣り方の墨を出すときは、必ずHime社長が高性能トランシットで行います

　

続けて、基礎の掘削作業です。

中島建築所　姫Design工房の基礎工法はプラキソを採用しています

　

講習を受けた、スタッフ、業者で施工をします



スタッフＳが、一生懸命、掘っていますね

　

Hime社長をはじめ、スタッフＨ、スタッフＳ、そして平栗工業のＨ代表と施工をしています

　

どんな工事も自ら施工をしています

掘削は、地盤改良工事で柱状改良をしました杭を必ず、基礎が支持できるように掘り下げます

木造住宅には少ない、地中梁を設置しますので、地中梁箇所にも柱状改良の杭があります

Ｏ様邸新築工事（上郷飯沼）　・・・No.7へ


新築に伴う基礎は、プラキソ工法を中島建築所　姫Design工房では推進しています

※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

東日本大震災より３年 心の復興を

東日本大震災から３年。

追悼の祈りを捧げることから、今日の一日をスタートさせて頂きました。

ご遺族の方々、被災された全ての皆さまの、あの日から今日までの苦難の歩みに思いを馳せ、「心の復興」をご祈念致しました。

何も力になれない微力さを感じていますが、東北のみなさまをはじめ被災されました地域のみなさまに、新生の春をお祈り申し上げます。

『　心一つに希望の春を　』

有限会社　中島建築所　姫Design工房

代表取締役　中島　誠

地盤改良工事 柱状改良 ・・・ Ｏ様邸新築工事

長野県飯田市上郷飯沼　Ｏ様邸新築工事の模様です。

地盤調査の結果、地盤改良は、柱状改良工法の選定をしました

やはり、飯沼地区は、地名通り沼地でしたので地盤が軟弱でした・・・

しかし、改良工事で強い地盤に改良されます

　

改良工事は、株式会社土木管理総合試験所に依頼しております。
※地盤調査も同様です。

　

柱状改良工法は、ファインパイル工法で行います。

　

セメントスラリーに界面活性剤を添加し混合撹拌させます

　　

そして化学反応により安定した強度と均質性を確保した柱状の改良体を地盤中に形成することが出来ます

　

簡単に言いますと、強度の強い地層まで穴を掘り、強度の強いコンクリートの杭を設置します。

　

その杭を、計算により本数を決め設置していきます

　

そして、基礎を杭の上に設置して建物を改良して杭の上で支える工法ですね



言葉通り、着実な施工方法で工事を行っています

　

改良工事後は整地をして基礎工事の施工に進みます

Ｏ様邸新築工事（上郷飯沼）　・・・No.6へ


大切な地盤を補強して地盤沈下をなくす施工を中島建築所　姫Design工房では行います

※2012年 全国フォトコンテスト 内観の部 『　特選　』入賞の建物です

地盤調査 ・・・ Ｏ様邸新築工事

長野県飯田市上郷飯沼　Ｏ様邸新築工事の模様です。

地盤調査を行っています。

新築の建物の配置より、調査を行います



調査箇所は、５箇所の予定です

調査方法は、スウェーデン式サウンディング試験で行いました

　

新築工事を行う場合は、必ず地盤調査を行います。

地盤は、見えないので調査の結果で、地質がわかります。

軟弱な地盤の場合は、地盤改良を行い建物を新築します。

地盤が弱いと、地盤沈下となってしまいますね

Ｏ様邸新築工事（上郷飯沼）　・・・No.5へ
