ASUS：ENGTS450 DC SL/DI/1GD3 写真その２

　
前記事（ASUS：ENGTS450 DC SL/DI/1GD3　写真その１）に続き、今回はそっとメジャーをあてて目安サイズを測った写真を掲載します。
　
なお、計測に当たっては静電気等で故障してはまずいので、基盤自体には直接はメジャーがふれないようにしました。
その為カメラの角度位置により、微妙にサイズがわかりにくいことはご容赦ください。
　
　

１．表面高さ

基盤の下端からのサイズです。
メジャーを浮かせて撮影しているため、カメラ角度の問題でズレてみえますが、メジャー始点は基盤の下端です。

基盤下端からパイプまでの高さは14ｃｍぐらいですね。
　

２．表面横幅

計測開始位置はＰＣＩの背面カバーにあたるところです。
ねじ止め部分は含んでいません。
まあ、19ｃｍというところでしょうか。
　

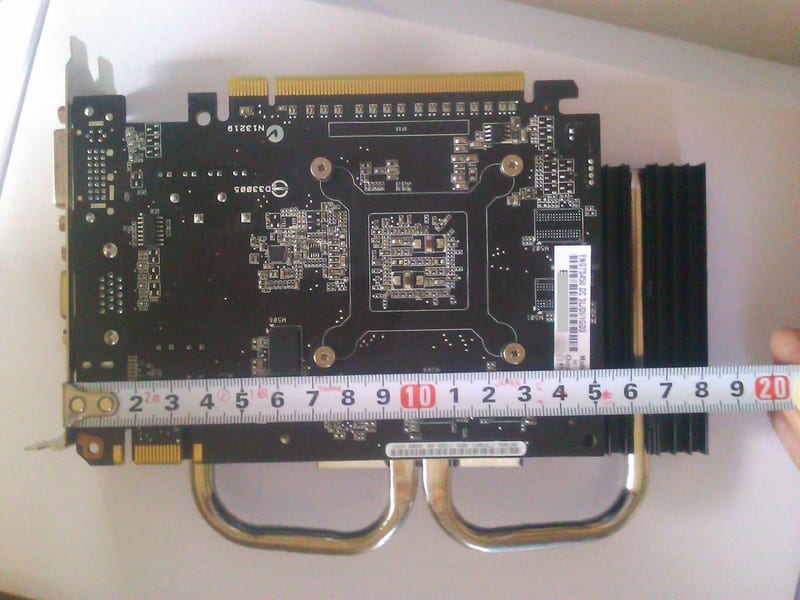

３．裏面横幅

基盤自体は15ｃｍと少しです。
　

４．裏面高さ

メジャーを浮かせて撮影しているため、カメラ角度の問題でズレてみえますが、メジャー始点は基盤の下端です。
表面計測と同じく約１４ｃｍということで。（当たり前ですが）
　

基盤上面をからパイプまでの高さを測ってみました。
約３ｃｍ突き出ます。
　

５．パイプ自体が、ねじ止め位置からどれぐらい上にくるのか
タワー型ケースなどなら余裕あるでしょうけれど、ミニタワーなどではＰＣＩ拡張カードのねじ止め位置の高さから上が余裕がない場合があります。
　
そこで、[ENGTS450 DC SL/DI/1GD3]の突き出たパイプの高さを、ねじ止め位置基準で見てみました。

　

　
大体３ｃｍと７ｍｍというところでしょうか。
一応４ｃｍぐらいは余裕が欲しいかもしれません。
　
　
誰かの、何かの参考になれば幸いです。
　

ASUS：ENGTS450 DC SL/DI/1GD3 写真その１

　
先日、ショップブランドＢＴＯパソコンをお使いのお客様から相談を頂きました。
　
　「安くて買ったパソコンなんだけど、最近ネットゲームの動きが悪い。
　買ったショップに連絡したら、グラボの性能が低いと言われたが意味不明。
　なんとかして」
　
　※グラボ　＝　グラフィックボード、ビデオカードとも言います。
　
　
確認したところ、搭載のグラボは　GeForce 8500　搭載の物。
４年ぐらい前はともかく、現行のゲームの一部には少々非力です。
　
さて、どうしたものか。
　
まず、目で体感できる程度にはGeForce8500より性能のいいグラボを探さねば意味がありません。
ですが、最近のグラボの多くは消費電力＆発熱が増えています。
　
これが自分が所有する自作パソコンなら、グラボ交換にともない電源ユニットの交換まで行うのですが。
しかも放熱の問題もあるので、ケース内の放熱ファンも考えねばならなくなります。
　
いくつか調べた結果、お客様のパソコンの場合は、補助電源不要のGeForce GTS450搭載製品ならば、電力的になんとかなりそうとわかりました。
　
　　参考製品　ASUS製　[ENGTS450 DC SL/DI/1GD3]
　
　
不安要素は、大型のヒートシンク（放熱板）と、それににつながるパイプの高さ。
ケース内に収まらないようではこまります。
　
訪問し、お客様のパソコンの筐体の中身を見せていただきました。
ケースはタワー型で中に十分すぎる余裕があり、しかも上に飛び出たパイプが蓋にぶつかることはなさそうです。
　
成功の確約はできないと伝えた上でお見積もりをしたところ、それでも良いとのことであったので受注を受けることに。
　
　
納品の際に、製品の写真をとらせていただきましたので掲載します。
　
　

１．箱

　
　
２．表面をあちこちの角度から

見ての通り、上につきでた放熱版への熱伝導パイプの大きさが気になります。
ケースによっては基盤自体や放熱版はよくても、このパイプがぶつかって搭載できないことが十分考えられます。
　

基盤自体はそれほど大きくないのですが、放熱版が巨大ですね。
　
厚みは２スロットを占有するほどです。
放熱を考えると、更にその下の３スロット目も空間的には空いていないと熱がこもりそうな気がします。

画面出力コネクタは、DVI-I・D-Sub・HDMIです。
　

　
　
３．裏返して

やはり飛び出たパイプが気になりますね。
　

　
　

　
　
メーカー（ASUS）のページには具体的なサイズの表記が無いようです。
次の記事（ASUS：ENGTS450 DC SL/DI/1GD3　写真その２）にて、大まかにサイズを測った写真を掲載します。
