雨模様だし、頭の体操的MMANAでお遊び的
450Ωの平行フィーダのあまりで物でなんかできなかなと、たまに試しているのですが、これなら作ってみても面白いかなと
HB9CV的な、ZLスペシャル的な、ログぺりアンテナ的なアンテナです
エレメント
3エレです。一番短いところが給電用
単位 m
こんな感じ エレメントは立ってる状態です
寸法は、シミュレータをみながら適当にサイズ決めしてます、つまり理論なんてなし 笑
利得は3エレより小さいか!
SWR

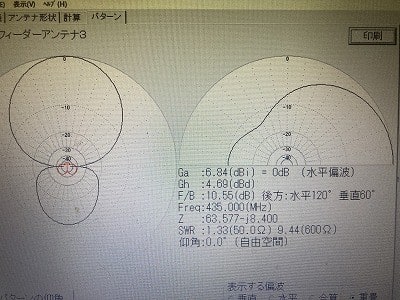

パターン
なんとなですが導波器より反射器の方が性能が良い気がします
テキストデータ
*** ワイヤ ***
22
0.0, 0.14, 0.02, 0.0, -0.14, 0.02, 8.000e-04, 0
0.0, 0.14, 0.0, 0.0, 0.01, 0.0, 8.000e-04, -1
0.0, 0.14, 0.0, 0.0, 0.14, 0.02, 8.000e-04, 0
0.0, -0.14, 0.0, 0.0, -0.14, 0.02, 8.000e-04, 0
0.0, -0.01, 0.0, 0.0, -0.14, 0.0, 8.000e-04, -1
0.0, 0.01, 0.0, 0.0, -0.01, 0.0, 8.000e-04, -1
-0.06, -0.01, 0.0, -0.06, -0.17, 0.0, 8.000e-04, -1
-0.06, -0.17, 0.0, -0.06, -0.17, 0.02, 8.000e-04, -1
-0.06, 0.17, 0.02, -0.06, 0.01, 0.02, 8.000e-04, -1
-0.06, 0.17, 0.02, -0.06, 0.17, 0.0, 8.000e-04, -1
-0.06, 0.17, 0.0, -0.06, 0.01, 0.0, 8.000e-04, -1
-0.06, 0.01, 0.0, 0.0, -0.01, 0.0, 8.000e-04, -1
0.0, 0.01, 0.0, -0.06, -0.01, 0.0, 8.000e-04, -1
-0.14, 0.01, 0.0, -0.14, 0.19, 0.0, 8.000e-04, -1
-0.06, -0.01, 0.02, -0.06, -0.17, 0.02, 8.000e-04, -1
-0.14, 0.19, 0.0, -0.14, 0.19, 0.02, 8.000e-04, -1
-0.14, 0.19, 0.02, -0.14, -0.19, 0.02, 8.000e-04, -1
-0.14, -0.01, 0.0, -0.14, -0.19, 0.0, 8.000e-04, -1
-0.14, -0.19, 0.0, -0.14, -0.19, 0.02, 8.000e-04, -1
-0.06, 0.01, 0.02, -0.06, -0.01, 0.02, 8.000e-04, -1
-0.14, 0.01, 0.0, -0.06, -0.01, 0.0, 8.000e-04, -1
-0.14, -0.01, 0.0, -0.06, 0.01, 0.0, 8.000e-04, -1
*** 給電点 ***
1, 1
22
0.0, 0.14, 0.02, 0.0, -0.14, 0.02, 8.000e-04, 0
0.0, 0.14, 0.0, 0.0, 0.01, 0.0, 8.000e-04, -1
0.0, 0.14, 0.0, 0.0, 0.14, 0.02, 8.000e-04, 0
0.0, -0.14, 0.0, 0.0, -0.14, 0.02, 8.000e-04, 0
0.0, -0.01, 0.0, 0.0, -0.14, 0.0, 8.000e-04, -1
0.0, 0.01, 0.0, 0.0, -0.01, 0.0, 8.000e-04, -1
-0.06, -0.01, 0.0, -0.06, -0.17, 0.0, 8.000e-04, -1
-0.06, -0.17, 0.0, -0.06, -0.17, 0.02, 8.000e-04, -1
-0.06, 0.17, 0.02, -0.06, 0.01, 0.02, 8.000e-04, -1
-0.06, 0.17, 0.02, -0.06, 0.17, 0.0, 8.000e-04, -1
-0.06, 0.17, 0.0, -0.06, 0.01, 0.0, 8.000e-04, -1
-0.06, 0.01, 0.0, 0.0, -0.01, 0.0, 8.000e-04, -1
0.0, 0.01, 0.0, -0.06, -0.01, 0.0, 8.000e-04, -1
-0.14, 0.01, 0.0, -0.14, 0.19, 0.0, 8.000e-04, -1
-0.06, -0.01, 0.02, -0.06, -0.17, 0.02, 8.000e-04, -1
-0.14, 0.19, 0.0, -0.14, 0.19, 0.02, 8.000e-04, -1
-0.14, 0.19, 0.02, -0.14, -0.19, 0.02, 8.000e-04, -1
-0.14, -0.01, 0.0, -0.14, -0.19, 0.0, 8.000e-04, -1
-0.14, -0.19, 0.0, -0.14, -0.19, 0.02, 8.000e-04, -1
-0.06, 0.01, 0.02, -0.06, -0.01, 0.02, 8.000e-04, -1
-0.14, 0.01, 0.0, -0.06, -0.01, 0.0, 8.000e-04, -1
-0.14, -0.01, 0.0, -0.06, 0.01, 0.0, 8.000e-04, -1
*** 給電点 ***
1, 1
