2010年08月31日 00時14分13秒 | 中国語

Make中国語版です。
爱上制作とは「製作を愛する」ということか。

ランドマークタワー

2010年08月29日 23時36分42秒 | その他

ランドマークタワーの近くまでは良く行きますが、

展望台まで登ったことが無かったので、登ってみました。

横浜ベイブリッジや赤レンガ倉庫まで一望できます。

富士山も見えます。この日は雲に隠れて少ししか見えませんでした。

東京タワーはまわりのビルに紛れています（左側）が、

スカイツリーはよく見えます（右側）。

カメラではよく見えませんが、肉眼ではきれいに見えました。

知恵の輪の自作　その２

2010年08月24日 01時03分50秒 | パズル

知恵の輪の自作でフォレストパズルの作り方を紹介しましたが、

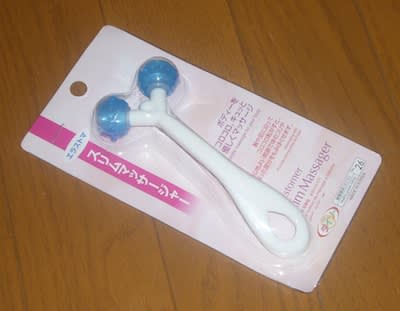

最近、100円ショップにこのマッサージ器の在庫が無くなってしまいました。

仕方がないので、別のマッサージ器で作ってみました。

輪はカーテンリングのでっぱりを取って使います。

同様に出来ましたが、以前の方が透明で綺麗です。

はやく復活して欲しいものです。

ikkeiplexing shield 用 sketch 改良版

2010年08月22日 13時05分39秒 | Arduino

ikkeiplexing shield 用 sketchにLoL Shieldのやり方を取り入れ、輝度補正して改良しました。

さらに、スキャン部とアプリ部を分離出来るようにしてみました。

動画はこれです。

スケッチはこれです。

/*
  ikkeiplexing ( Charlieplexing by ikkei )
  Use dual 8x8 dot matrix LED
  Moving Dot advanced
  edited by ikkei 2010.08.22
*/

#include <MsTimer2.h>

#define A1 6
#define A2 10
#define A3 17
#define A4 2
#define A5 14
#define A6 3
#define A7 9
#define A8 5
#define K1 1
#define K2 4
#define K3 15
#define K4 7
#define K5 16
#define K6 8
#define K7 11
#define K8 12
#define SYNC 13  // debug sync out

#define AX 4
#define AY 5
#define AVE 16 // averaging times
#define XZEROG 518  // adjust offset value of zero G x-axis
#define YZEROG 545  // adjust offset value of zero G y-axis
#define RF1 3  // reflection rate RF1/RF2
#define RF2 4
#define MAG 1024  // magnify rate

// line component
const byte line[ 16 ][ 9 ] = {
  { K1, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K2, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K3, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K4, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K5, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K6, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K7, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K8, A8, A7, A6, A5, A4, A3, A2, A1 },
  { A1, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A2, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A3, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A4, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A5, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A6, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A7, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A8, K8, K7, K6, K5, K4, K3, K2, K1 }
};

// parameter for adjust ( micro second )
int adj[ 8 ] = { 1, 160, 280, 380, 500, 300, 200, 50 };

// 2-dimensional array of pixels:
byte pixels[ 16 ][ 8 ];

byte pd[ 2 ];
byte pb[ 2 ];
byte pc[ 2 ];
byte on_count;
byte line_count;
byte i;

int x = 1;  // display next position
int y = 1;
int x0 = 1;  // display last position
int y0 = 1;
int accxin[AVE];  // sensor signal averaging array
int accyin[AVE];
byte spt = 0;  // averaging pointer
int accx;  // acceleration
int accy;
int dx;  // velocity
int dy;
int dotx;  // moving distance ( calculation )
int doty;


// all output Hi-Z
void alloff( void ){
  DDRD &= B00000001; // line 543210
  DDRB &= B11100000; // line BA9876
  DDRC &= B11110000; // line FEDC
}

// make data
void bitmake( byte n, byte a )
{
  if ( a < 8 ){
    pd[ n ] |= _BV( a );
  }else if ( a < 14 ){
    pb[ n ] |= _BV( a - 8 );
  }else{
    pc[ n ] |= _BV( a -14 );
  }
  pinMode( SYNC, OUTPUT );
}

// LED output control by Charlieplexing
void LED_output( void ){
  digitalWrite( SYNC, HIGH );  // debug sync out
  digitalWrite( SYNC, LOW );
  alloff();

  // pre-delay for adjust
  if ( ( on_count >= 5 ) && ( on_count < 8 ) ){
    delayMicroseconds( adj[ on_count ] );
  }

  // 1 line scan output
  DDRD  |= pd[ 1 ];
  PORTD = pd[ 0 ];
  DDRB  |= pb[ 1 ];
  PORTB = pb[ 0 ];
  DDRC  |= pc[ 1 ];
  PORTC = pc[ 0 ];

  // post-delay for adjust
  if ( on_count < 5 ){
    delayMicroseconds( adj[ on_count ] );
    alloff();
  }

  // next line
  line_count++;
  if ( line_count >= 16 ){
    line_count = 0;
  }

  // make next data
  pd[ 0 ] = 0;
  pb[ 0 ] = 0;
  pc[ 0 ] = 0;
  on_count = 0;
  for ( i=0; i < 8; i++){
    if ( pixels[ line_count ][ i ] ){
      bitmake( 0, line[ line_count ][ i + 1 ] );
      on_count++;
    }
  }
  pd[ 1 ] = pd[ 0 ];
  pb[ 1 ] = pb[ 0 ];
  pc[ 1 ] = pc[ 0 ];
  bitmake( 1, line[ line_count ][ 0 ] );

}

// get acceleration data
void get_acc( void ){
  // averaging acceleration sensor signal
  accxin[ spt ] = analogRead( AX );
  accyin[ spt ] = analogRead( AY );
  spt++;
  if ( spt >= AVE ){
    spt = 0;
  }
  accx = 0;
  accy = 0;
  for ( i=0; i < AVE; i++){
    accx += ( accxin[ i ] - XZEROG );
    accy += ( accyin[ i ] - YZEROG );
  }
  accx /= AVE;
  accy /= AVE;

  // integrating acceleration makes velocity
  dx += accx;
  dy += accy;

  // integrating velocity makes moving distance
  dotx += dx;
  doty += dy;

  // reflection ( reverse velocity )
  // 0 < x < 15
  if ( dotx >= MAG*15){
    dotx = MAG*15 - 1;
    dx = -( dx * RF1 ) / RF2;
  }else if ( dotx < MAG ){
    dotx = MAG;
    dx = -( dx * RF1 ) / RF2;
  }
  // 0 < y < 7
  if ( doty >= MAG*7){
    doty = MAG*7 - 1;
    dy = -( dy * RF1 ) / RF2;
  }else if ( doty < MAG ){
    doty = MAG;
    dy = -( dy * RF1 ) / RF2;
  }

//  x = accx + 8;    // test acceleration value
//  y = accy + 4;
//  x = dx / 16 + 8;  // test velocity value
//  y = dy / 16 + 4;
  x = dotx / MAG;
  y = doty / MAG;

  // display limitter
  if ( x > 14) {
    x = 14;
  }else if ( x < 1 ){
    x = 1;
  }
  if ( y > 6) {
    y = 6;
  }else if (y < 1){
    y = 1;
  }
}

// next dot setting
void MovingDot( void ){
  // turn off the last position
  pixels[x0][y0] = 0;
  pixels[x0+1][y0] = 0;
  pixels[x0-1][y0] = 0;
  pixels[x0][y0+1] = 0;
  pixels[x0][y0-1] = 0;

  // turn on the next position
  pixels[x][y] = 1;
  pixels[x+1][y] = 1;
  pixels[x-1][y] = 1;
  pixels[x][y+1] = 1;
  pixels[x][y-1] = 1;

  // store last position
  x0 = x;
  y0 = y;
}


// timer interrupt
void timerirq( void ){
  LED_output();
  if ( line_count == 15 ){
    get_acc();
  }
  MovingDot();
}

void setup(){
  alloff();
  line_count = 0;
  MsTimer2::set( 1, timerirq ); // 1ms interrupt setting
  MsTimer2::start();
  pinMode( SYNC, OUTPUT ); // for debug
}

void loop(){
}

輝度補正 2

2010年08月22日 10時54分08秒 | Arduino

輝度補正の具体的な方法を説明します。

８個点灯時を基準にして、７個～１個点灯の場合の輝度を下げます。
PWMのデューティを個数に応じて変えるのですが、

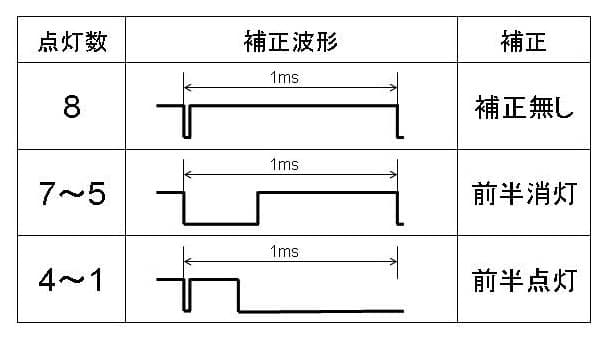

後半に他の処理の時間を取るためにこの表の様にします。

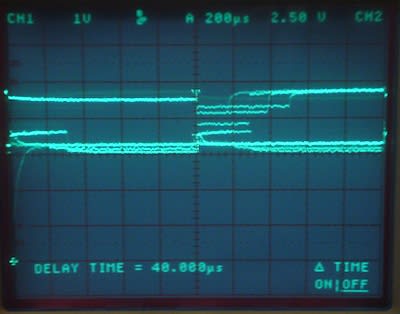

さっそく、デジタルオシロで見た波形です。分かるでしょうか？

テスト用のスケッチがこれです。
adj[8]の内容を変更する事によって補正量を修正出来ます。

/*
  ikkeiplexing ( Charlieplexing by ikkei )
  Use dual 8x8 dot matrix LED
  brightness adjustment
  edited by ikkei 2010.08.22
*/

#include <MsTimer2.h>

#define A1 6
#define A2 10
#define A3 17
#define A4 2
#define A5 14
#define A6 3
#define A7 9
#define A8 5
#define K1 1
#define K2 4
#define K3 15
#define K4 7
#define K5 16
#define K6 8
#define K7 11
#define K8 12
#define SYNC 13  // debug sync out

// line component
const byte line[ 16 ][ 9 ] = {
  { K1, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K2, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K3, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K4, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K5, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K6, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K7, A8, A7, A6, A5, A4, A3, A2, A1 },
  { K8, A8, A7, A6, A5, A4, A3, A2, A1 },
  { A1, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A2, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A3, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A4, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A5, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A6, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A7, K8, K7, K6, K5, K4, K3, K2, K1 },
  { A8, K8, K7, K6, K5, K4, K3, K2, K1 }
};

// parameter for adjust ( micro second )
int adj[ 8 ] = { 1, 160, 280, 380, 500, 300, 200, 50 };

// 2-dimensional array of pixels:
byte pixels[ 16 ][ 8 ] = {
  {0, 0, 0, 0, 0, 0, 0, 0},  // test pattern
  {1, 0, 0, 0, 0, 0, 0, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {1, 1, 0, 0, 0, 0, 0, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {1, 1, 1, 0, 0, 0, 0, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {1, 1, 1, 1, 0, 0, 0, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {1, 1, 1, 1, 1, 0, 0, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {1, 1, 1, 1, 1, 1, 0, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {1, 1, 1, 1, 1, 1, 1, 0},
  {1, 1, 1, 1, 1, 1, 1, 1},
  {0, 0, 0, 0, 0, 0, 0, 0},
};

byte pd[ 2 ];
byte pb[ 2 ];
byte pc[ 2 ];
byte on_count;
byte line_count;
byte i;

// all output Hi-Z
void alloff( void ){
  DDRD &= B00000001; // line 543210
  DDRB &= B11100000; // line BA9876
  DDRC &= B11110000; // line FEDC
}

// make data
void bitmake( byte n, byte a )
{
  if ( a < 8 ){
    pd[ n ] |= _BV( a );
  }else if ( a < 14 ){
    pb[ n ] |= _BV( a - 8 );
  }else{
    pc[ n ] |= _BV( a -14 );
  }
  pinMode( SYNC, OUTPUT );
}

// LED output control by Charlieplexing
void LED_digit( void ){
  digitalWrite( SYNC, HIGH );  // debug sync out
  digitalWrite( SYNC, LOW );
  alloff();

  // pre-delay for adjust
  if ( ( on_count >= 5 ) && ( on_count < 8 ) ){
    delayMicroseconds( adj[ on_count ] );
  }

  // 1 line scan output
  DDRD  |= pd[ 1 ];
  PORTD = pd[ 0 ];
  DDRB  |= pb[ 1 ];
  PORTB = pb[ 0 ];
  DDRC  |= pc[ 1 ];
  PORTC = pc[ 0 ];

  // post-delay for adjust
  if ( on_count < 5 ){
    delayMicroseconds( adj[ on_count ] );
    alloff();
  }

  // next line
  line_count++;
  if ( line_count >= 16 ){
    line_count = 0;
  }

  // make next data
  pd[ 0 ] = 0;
  pb[ 0 ] = 0;
  pc[ 0 ] = 0;
  on_count = 0;
  for ( i=0; i < 8; i++){
    if ( pixels[ line_count ][ i ] ){
      bitmake( 0, line[ line_count ][ i + 1 ] );
      on_count++;
    }
  }
  pd[ 1 ] = pd[ 0 ];
  pb[ 1 ] = pb[ 0 ];
  pc[ 1 ] = pc[ 0 ];
  bitmake( 1, line[ line_count ][ 0 ] );

}

void setup(){
  alloff();
  line_count = 0;
  MsTimer2::set( 1, LED_digit ); // 1ms interrupt setting
  MsTimer2::start();
  pinMode( SYNC, OUTPUT ); // for debug
}

void loop(){
}
