今日のLA1135

少し詳しくRFのAGC特性を測定。
V6（6ピンの電圧P2P）はmV。

今回計測したら6ピン入力だけではSメーターが振れなかった。どっか配線がおかしいのかな？
11ピンに入力するとSメーターは振れるんで壊れているわけではないみたい。

今日のTA7358

当初TA7358のプリアンプのバイアスをLA1135のSメーター出力で変えようと思ったんだけど、とりあえずアンテナダンパーをTA7358の前につけてみる。

10.7MHzの1st IFアンプにはトランジスタとFETを使ったAGC回路をつけてみる予定。
これ、LA1135のリファレンス回路そのまま。

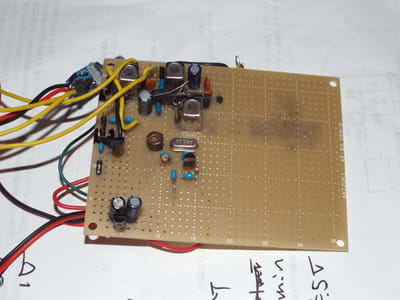

現在TA7358と10.245MHzの発振回路だけだけど、これに10.7MHzの水晶で簡単なフィルターをつけて、LA1135の2nd IF回路を組む予定。

AM出力のダブルスーパーを95mm x 72mmの秋月基板にまとめる予定。

ただし、SSBとCW用のもう一つのTA7358を使ったプロダクト検波とAFアンプは別基板で。

追記：

TIPs。7mm角の455KHzのIFTは生産が終了したということで入手が難しくなってきたようだ。10mm角はあるそうだけど、今回はコンパクトにまとめるために7mmが必要なので、サトー電気頼みかな。

今日のLA1135

LA1135を入手したので早速特性試験。

いずれもVcc=9Vで

6ピン入力に30mVで4ピンのダンパー出力が400mV→2Vになる。
6ピンに0Vで1ピンが6V
30mVで5V
40mVで1V

このあたりは結構シビアかも。
Sメーターは6ピンに0Vで約0V、maxで5V。
カタログデータ通りかな。

今日の鈴商

秋葉原の鈴商が移転したけど、ちょっとわかりにくい場所になってた。
ビルの地下に店、というか倉庫があり、地下組織化していた。

店に行くというより通販がメインっぽい。

店に行くときは予め電話連絡しないと最悪店に誰もいないかもしれないということなので、その点は注意しよう。

今日のラジオ

フロントパネル新造。文字通りのフェイスリフトです。

スピーカーの位置から決めていったのでちょっと むりがあるかも。

ケースのフロントパネルをすげ替えて外観は完成。
