ＴＯＭＩＸのＥＦ８１形交直流電気機関車 加工編

今日はＴＯＭＩＸのＥＦ８１形交直流電気機関車の加工編と題してライトのＬＥＤ化した詳細を記述します。
旧製品は先のＥＦ８１形交直流電気機関車③（トワイライトカラー）に載せたので、この後の製品を・・・。
最初に手掛けたのは北斗星カラーの車両

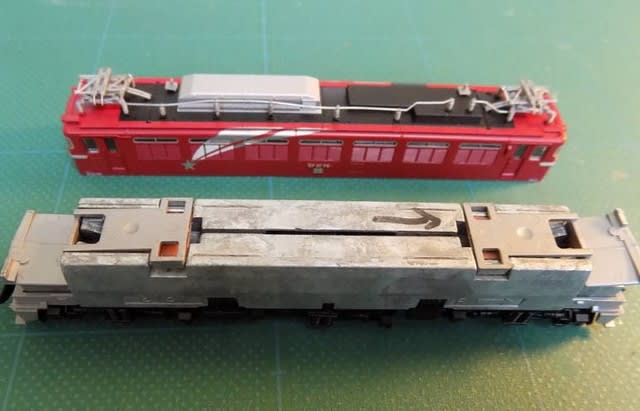

分解します。


更に、解体して


ライト基板を取り出し


取り出したライト基板のダイオードと電球を取り外し


このＬＥＤを使い




ＬＥＤをクリアーオレンジで着色して
　

抵抗は1/8W 1.8ｋΩ・・・1/8W＝0.125Wで容量的にはギリですが、サイズ的にこれを使います。
又、高輝度ＬＥＤで明るすぎるのでそれを抑える為に抵抗値を大きくして有ります。
ちゃんと計算しては無いのですが、おそらく抵抗値は1kΩ程度で十分でしょう。又抵抗の消費電力は倍の1/4Ｗが妥当な所でしょうか


外した所へＬＥＤと抵抗を取り付けます。
写真は有りませんがＬＥＤの環の部分が当たるので上下のみカットしました。（横をカットとすると機能に影響します。）


元通りに組み戻し


カバー（運転席）を取り付けます。


ボディの導光材へ


オレンジ色を差し


組み立てて線路へ乗せます。


さらに、以下の機関車もＬＥＤに交換しました。


右の関門の物は元からＬＥＤの製品・・・並べても遜色ない出来では有りませんか？（自画自賛）



こうして、シリーズで弄って来たＴＯＭＩＸのＥＦ８１も今日でおしまいです。

－－完－－
