穴藤ダム

２０１６年５月１４日　穴藤ダム



穴藤（けっとう）ダムは左岸が新潟県中魚沼郡津南町穴藤、右岸が同町秋成の信濃川水系中津川にある東京電力リニューアブルパワー（株）が管理する発電目的の重力式コンクリートダムです。

豪雪地帯を集水域として包蔵水力が豊富な中津川では大正期より信越電力（株）による電源開発が進められ中津川第１～第３発電所が建設されました。

これらの発電施設は東京電燈（株）に併合されたのち日本発送電の接収を経て、戦後の電気事業再編政で東京電力が事業を継承しました。

同社は高度成長期の電力需要増大に対処するため各地で既設発電施設の増強を進めますが、その一環として１９７２年（昭和４７年）に建設されたのが穴藤ダムです。

ここで取水された水は中津川第二発電所に送られ最大２万２５００キロワットのダム水路式発電を行うとともに、ダム直下にある中津川第一発電所の出力調整による水位変動を緩和する逆調整池としての役割も担っています。



 国道４０５号を秋山郷方面に向かうと右手に穴藤ダムが見えてきます。

堤体は右岸が屈曲、一方ゲートは左岸に偏った特徴的な構造。

豪雪地帯ということで、ゲートハウスの屋根は雪落としのためダム湖側に傾斜しています。

ダム直下に中津川第１発電所がありますが穴藤ダムと直接的な水のやり取りはありません。

左岸に取水ゲートがあり、発電所左手の建屋には調圧目的のバルブが内蔵されています。

取水ゲート

直下の第一発電所ではなく、約７キロ下流の第二発電所向けの取水ゲートです。

水のやり取りはないとはいえ、どうしても第一発電所に目が向きます。

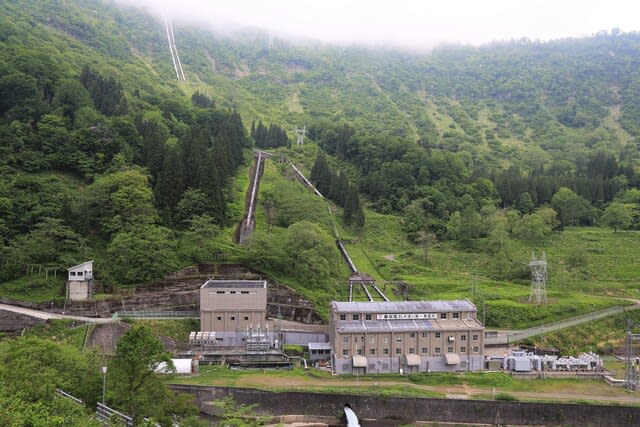

ダム左岸には苗場山麓特有の河岸段丘が続き４００メートル超の落差を利用し最大１２万６０００キロワットの発電を行います。

右手は１９２４年（大正１３年）竣工の１～３号機

左手は１９７１年（昭和４６年）に増設された４号機。

この増設に併せ穴藤ダムが建設されるとともに高野山ダムが再開発されました。

水圧鉄管の上段
落差４００メートルを超える水圧鉄管は迫力十分、よくぞ千切れないものだと感心。
上部槽の奥に高野山ダムがあります。

天端。

下流の眺め。

ダム湖は総貯水容量６３万立米。

親柱の穴藤ダムの銘板。

左岸下流から

ダムの堤高は５５．３メートルですが、減勢工からゲートハウスまでは２０メートルあるかどうか？

基礎岩盤が相当深いようです。

ダムで取水された水は第一発電所の放流水と併せて第二発電所に送られます。

（追記）

穴藤ダムは洪水調節容量を持たない利水ダムですが、治水協定により台風等の襲来に備え事前放流を行う予備放流容量が配分されました。



０７６０　穴藤ダム（０３７５）

左岸　新潟県中魚沼郡津南町穴藤

右岸　　　　　　　　　同町秋成

北緯３６度５６分４０秒，東経１３８度３９分３６秒

DamMaps

信濃川水系中津川

Ｐ

Ｇ

５５．３メートル

１３０メートル

６３０千㎥／５８０千㎥

東京電力リニューアブルパワー（株）

１９７２年

◎治水協定が締結されたダム
