２０１５年１１月 ８日 小渋ダム
２０１６年 ７月 ３０日
小渋ダムは左岸が長野県下伊那郡松川町生田、右岸が上伊那郡中川村大草の天竜川水系小渋川にある多目的アーチ式コンクリートダムです。
『暴れ天竜』と呼ばれる天竜川では戦前は電源開発が先行し、治水ダムによる河川総合開発は１９５２年（昭和２６年）より着手され、１９５９年（昭和３４年）に三峰川に美和ダムが完成しました。
これにより上伊那地区での治水は改善した一方、日本有数の土砂崩落地帯を水源とする小渋川からの土砂流入は天竜川の流下能力を阻害するほか下流の発電ダムの運用にも支障を来していました。
１９６１年（昭和３６年）の通称『三六水害』による下伊那地区の甚大な洪水被害を受け、建設省（現国交省）は小渋川総合開発事業にを採択、小渋川へのダム建設事業に着手し１９６９年（昭和４４年）に竣工したのが小渋ダムです。
小渋ダムは国交省中部地方整備局が直轄管理する特定多目的ダムで、美和ダムと統合管理され美和ダムと連携した小渋川および天竜川の洪水調節、安定した河川流量の維持と既得取水権への用水補給、天竜川左岸約９００ヘクタールへの灌漑用水の供給、長野県企業局小渋第一（ダム式発電最大３０００キロワット）、第二（ダム水路式発電最大６５００キロワット）第三（小水力発電５５０キロワット）発電所での水力発電を目的としています。
一方で小渋川がもたらす土砂により、計画を上回るペースで堆砂が進行したことから２０００年（平成１２年）より『小渋ダム施設改良事業』が着手され、排砂促進と堆砂除去を目的とした全長４キロのバイパストンネルが２０１６年（平成２８年）に完成しました。
小渋ダムには２０１５年（平成２７年）１１月に初訪しましたが悪天候により満足な見学ができず、２０１６年（平成２８年）７月のダム見学会の際に再訪しました。
１枚目以外の写真はすべて２０１６年のものです。
またダム見学会の詳細についてはこちらをご覧ください。

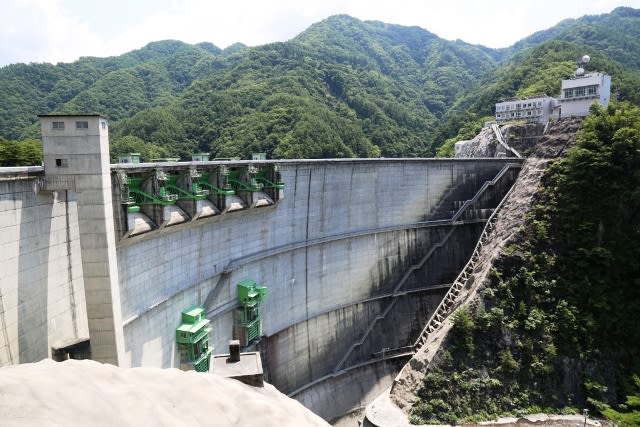

松川市街から県道５９号を東に向かうと巨大アーチなアーチダムが見えてきます。
見学会に合わせて昨年１１月８日以来２度目の訪問です。
前回はあいにくの雨模様で駆け足の見学、おまけにコンデジの撮影でしたが、今回は見学会ということで普段見れないキャットウォークや監査廊、堤体直下などをじっくりと見ることができました。

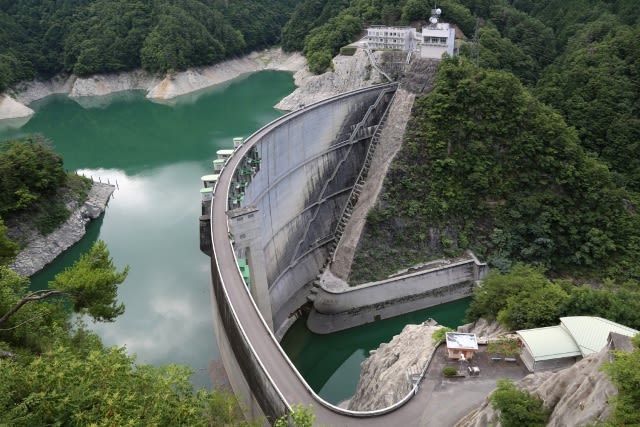

まずは右岸展望台から。
岩盤が強固で、アーチダムを建設するにはもってこいの地盤。斜面も法面施工だけで、山留めなどはありません。
おかげで日本屈指の薄いアーチダムの建設が可能になったそうです。
上流面を俯瞰。
ゲートをズームアップ。
５門のラジアルゲートにコンジットの予備ゲート。
減勢工。
総貯水容量５８００万立米のダム湖（小渋湖）
小渋川水源は南アルプス赤石岳です。
放流設備としては非常用洪水吐としてクレストラジアルゲート５門、常用洪水吐としてコンジット高圧ゲート２門を装備。
アーチダムとしては珍しく堤体にエレベーター棟が設置されています。
右岸から
奥は天竜川ダム統合管理事務所。
エレベーターでキャットウォークへ。
アーチの下流面。
減勢工わきから。
完成したばかりのバイパストンネル吐口。
ダム上流４キロ地点に堰が設けられ、豪雨時にはバイパストンネル経由で堆砂除去、排砂が行われます。
追記
小渋ダムには洪水調節容量が設定されていますが、治水協定により豪雨災害が予想される場合には事前放流によりさらなる洪水調節容量が確保されることになりました。
１０２１ 小渋ダム（００５１）
左岸 長野県下伊那郡松川町生田
右岸 上伊那郡中川村大草
天竜川水系小渋川
ＦＮＡＰ
Ａ
１０５メートル
２９３．３メートル
５８０００千㎥／３７１００千㎥
１９６９年
国交省中部地方整備局
◎治水協定が締結されたダム
