5月14日分
今日は、東京都江戸川区西小松川町へお伺い致しました。
ホームページよりご依頼頂きました。誠にありがとう御座います(*^_^*)
お話しではアンテナがあるのに映らない!との事でした。アンテナは数年前に建てたそうです。
江戸川区という事から、受信障害となる可能性は極めて少ないと思われます。
何か他の原因がありそうです。
今日はご依頼主様が不在の為、お留守番の方にご挨拶をして始めていく事にします。
到着時に確認したのですが、屋根上にはアンテナらしきものがありませんでした?グーグルのストリートビューではそれを確認できたのに・・・
現場から少し離れて屋根上を確認してみると・・・残念な事が・・・なんと!倒壊していました。
これなら受信できない事も納得がいきます。
サンノテを掛け、屋根上に向かいます。スレートの屋根でそこそこの勾配があり、また一部に苔が生えていてとても滑ります。
先を急がず、安全第一で作業していきます。

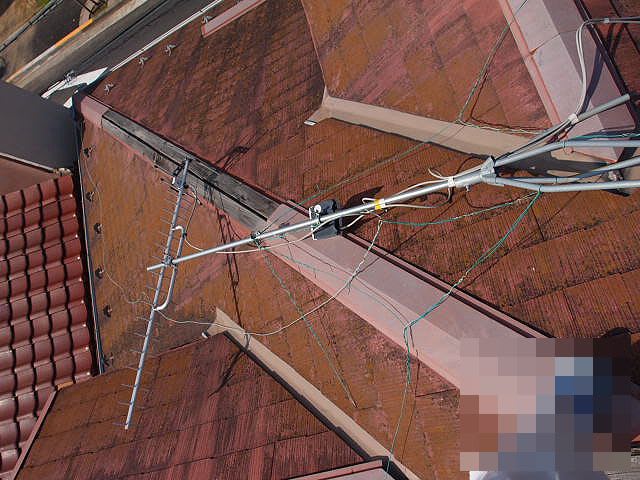

既存のアンテナは物の見事に倒れていました。原因はカラー番線による支線の”切れ”のようです。
![](https://blogimg.goo.ne.jp/user_image/27/5d/a9ec83e17ec5ded3cde175814255802a.jpg)
![](https://blogimg.goo.ne.jp/user_image/11/61/fc040a2f468f898a1cdbb09083252925.jpg)

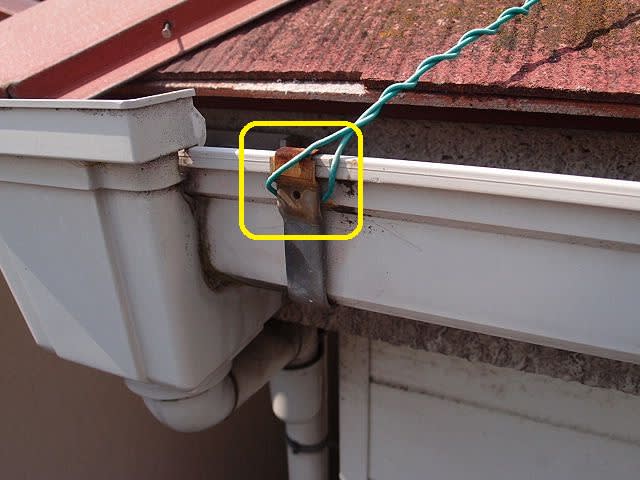

またその支線は、雨樋金具の外側のこの部分から取っていました![](https://blogimg.goo.ne.jp/img_emoji/m_0252.gif)
![](https://blogimg.goo.ne.jp/user_image/26/f9/f39b229719c23505ecf7ca920446dd3e.jpg)
4本中3本が。
この状態での修繕は難しいので、全て建て直すしかありません。受信不良で建て直しとなると、予算的にはかなりのオーバーとなってしまいます。

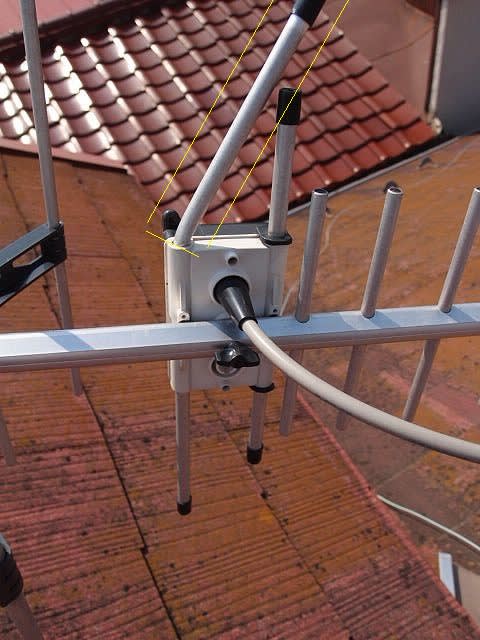

できる事なら使える物は使おうとしましたが・・・アンテナ(マスプロ:U204G)は倒れた事により変形していました。
![](https://blogimg.goo.ne.jp/user_image/27/c9/d2024b24fdc18006a9ef808ef8c72e7e.jpg)

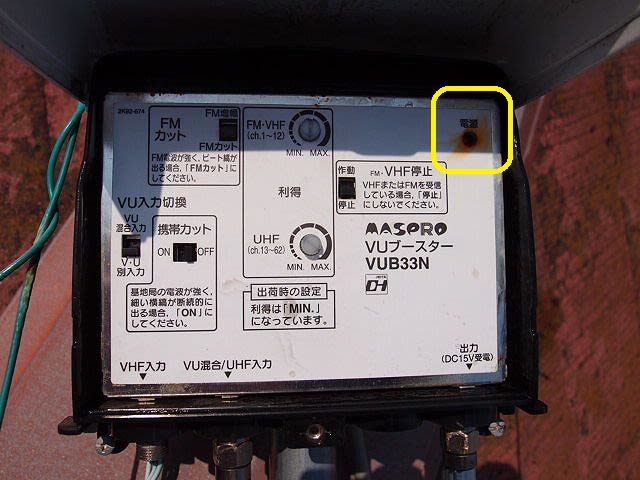

更に不味い事が・・・ブースターの増幅部も倒壊により逆さになってしまい、雨水が侵入しショート状態になっていました。
![](https://blogimg.goo.ne.jp/user_image/57/df/f7c061838ee96e3b6ef7dee10045b855.jpg)
これではブースターも換えなければなりません。
結局、ほぼ全ての物を新設する事になりました。致し方ありません。
続いてこの場所での受信状態から確認していきます。勾配がきつめである事から、サイドベースによる設置を考えてみます。
丁度良い所に取り付けスペースがありました。受信状態さえ良ければ、ここに決めたのですが・・・
ところが高さを低めにセットすると、エラーが出てしまいます。方角は首都高中央環状線の高架にジャストミートとなります。
そのせいか、チェッカーでしばらく見ていると信号数値が上下動します。そこを通るトラックなどによるものかもしれません。
この様な状況下では、いつもより更なる受信ポイントが重要となります。
サイドベースによる設置は諦め、屋根上にいつもの仕様で建てていく事にしました。高さもハイト:1800では幾分高いようです。
厳密な調査の結果、ハイト:1500で建てる事にしました。
支線アンカーを4箇所取ったのですが、これがまた大変で、かなりの時間を費やしてしまいました。

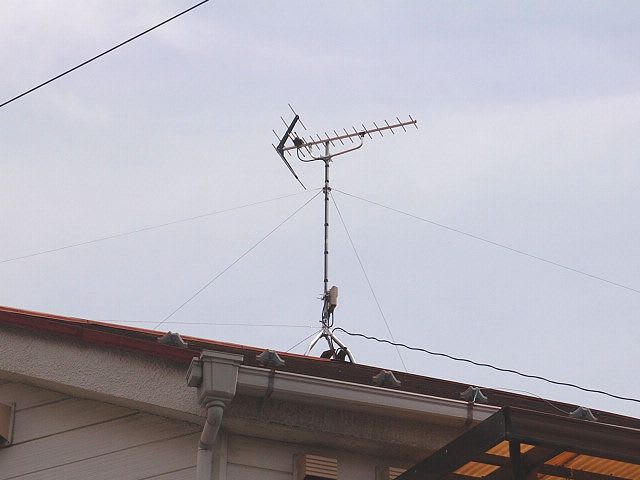

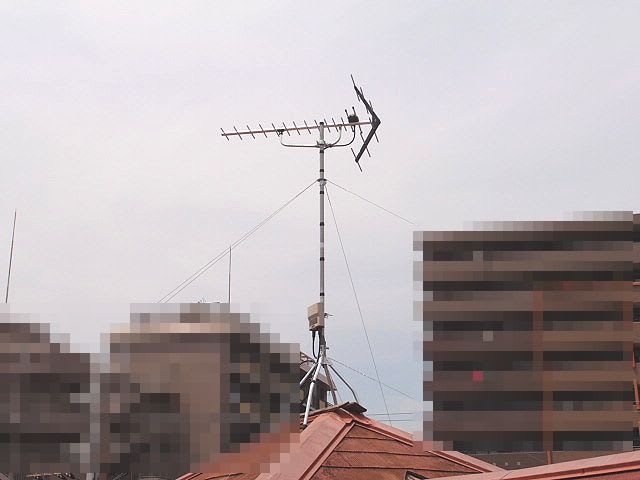

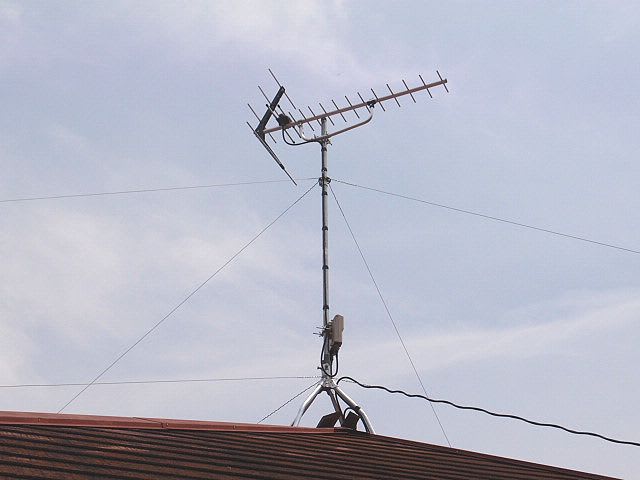

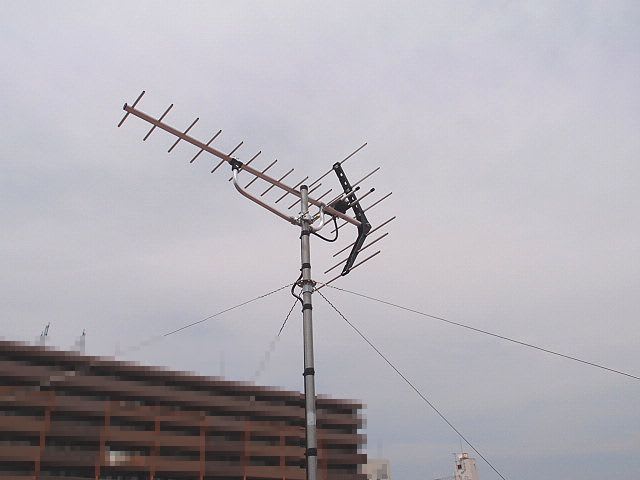

アンテナを組み上げ、受信状態を確認します。
![](https://blogimg.goo.ne.jp/user_image/20/0d/6edcd68dfd43b19eb20ad79263d0f97a.jpg)
![](https://blogimg.goo.ne.jp/user_image/62/ad/30e88fb171e02e609e4383dc506b08d6.jpg)
![](https://blogimg.goo.ne.jp/user_image/4a/cf/2a21dd142bdcbca603c2cb73004ebea4.jpg)
![](https://blogimg.goo.ne.jp/user_image/5a/ef/3a46ac935c6792267cc4f84f1d0d2d4a.jpg)
![](https://blogimg.goo.ne.jp/user_image/30/e9/aaa4d05233afcfb980009b298f8fc4b6.jpg)
![](https://blogimg.goo.ne.jp/user_image/5f/20/41dd73dc84064bd56d26033ebdeff1b3.jpg)
![](https://blogimg.goo.ne.jp/user_image/65/53/b6913502f92b1bcdb3fe8e65bd2f33b0.jpg)
![](https://blogimg.goo.ne.jp/user_image/66/e7/538d977155c6b22106fdabfb28d3fc7e.jpg)

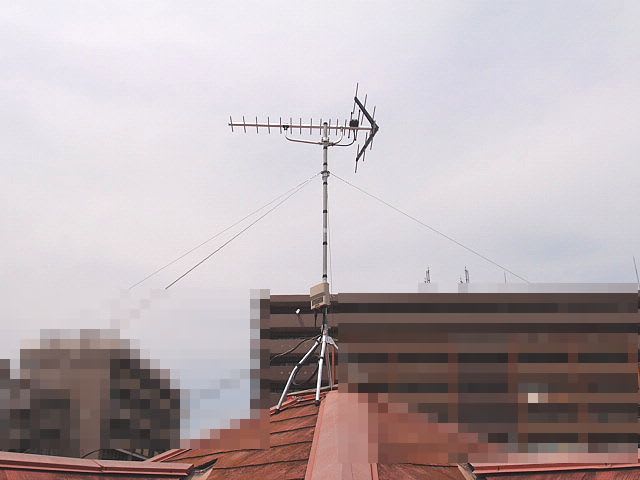

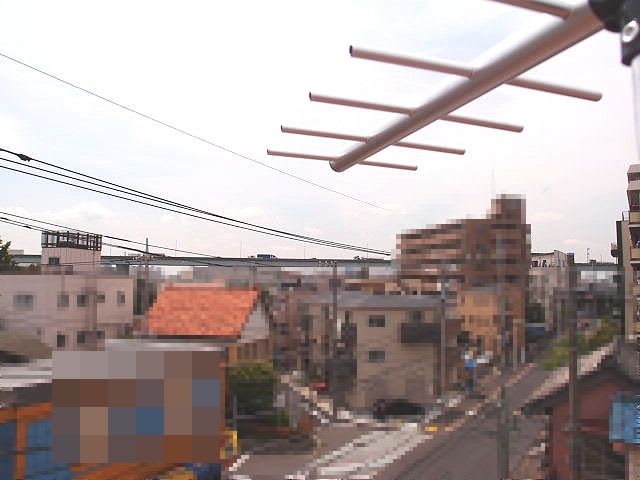

逆方向の千葉でさえ、なかなかの数値となりました(完全に反射波)。東京MXはバッチグーです。
![](https://blogimg.goo.ne.jp/user_image/0f/8e/a27df8897a4e130f433ce73540422079.jpg)
![](https://blogimg.goo.ne.jp/user_image/37/39/94d06ea9e3f8a1ce02eeabbf09ce0320.jpg)
![](https://blogimg.goo.ne.jp/user_image/4b/59/2d260d4e7035126bc81b4e1113c37033.jpg)
![](https://blogimg.goo.ne.jp/user_image/6b/2f/57fc312e77e84b2d641ce0d6b8771a0f.jpg)
![](https://blogimg.goo.ne.jp/user_image/79/0f/bdab659e2633df23264e28a2efda74f4.jpg)
![](https://blogimg.goo.ne.jp/user_image/4f/2a/96bbec96fc571c7cb1817dfcaef856ce.jpg)
![](https://blogimg.goo.ne.jp/user_image/1b/e6/164104a5f8a6894e6c409cc3c3fdd7c6.jpg)
![](https://blogimg.goo.ne.jp/user_image/64/2d/b0dcbc3041a7f31f9e7b5c794d35aa2e.jpg)
屋根上の作業を終え、宅内の確認に向かいます。
既存でブースターが付いていた事から、何処かにその電源部がある筈です。探してみました。
2Fの押入れの上にそれがありました!!

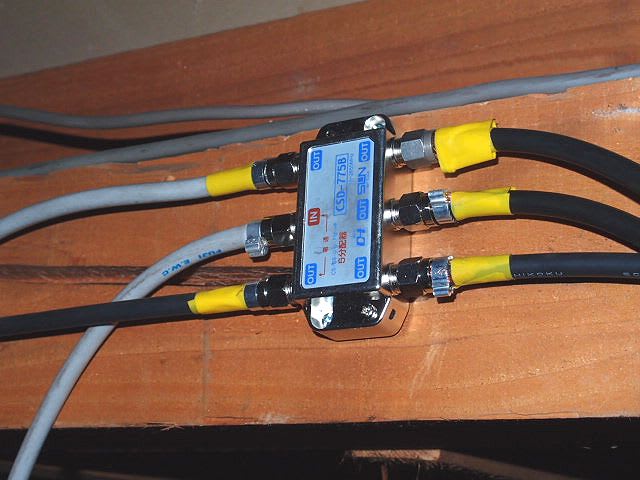

電源部を経由して、この分配器へ繋がっていました。
![](https://blogimg.goo.ne.jp/user_image/0a/96/2f5e249e930cd3648c675f6837754b69.jpg)
ラインが見えましたので、近くのお部屋(2F南)で信号をあたります。ところが、減衰が激しくどうにもなりません。
確認の為TV端子を開けてみると、
![](https://blogimg.goo.ne.jp/user_image/3f/6f/0319fcbe941d6b2d0077b486f8db210c.jpg)

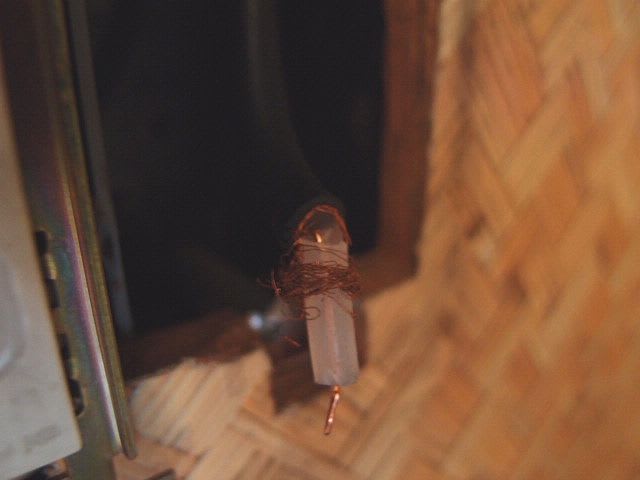

網線と芯線が微妙に接触しているではありませんか?原因はこれと読み、ユニットを交換してみました。
が・・・ 一向に改善する気配がありません。どうやらこの経路に問題がありそうです。
分配器の位置とここが近かった為、一気に引き直そうとしましたが途中のクランプに遮られ、通線する事ができませんでした。
隠蔽配線でチャレンジしたのですが・・・
気を取り直して分配器のある場所に戻り、既存の取り回しを確認していきます。
おかしな事に先ほどの部屋へ行っている5C2Vは、一度奥へ入ってから戻ってきているようです??
何の意味があるのか分かりませんが、このケーブルを途中でカットし分配器へ直接接続してみました。
すると、大幅に信号が改善されました
という事はこの奥に何かが潜んでいるという事ですね。フムフム・・・
2Fには他に3箇所(合計4箇所)TV端子があります。
1箇所は分配器から直接5CFBで配線されています(2F北側)。なのでこの箇所は問題無しです。
問題は残りの2箇所です。ここは問題が山積みでした。最初はどうにも分からず???それでも後ほど判明しました。(後述べ)

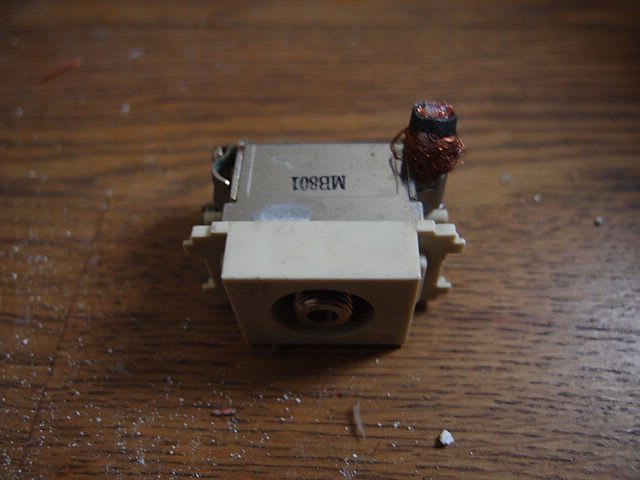

1Fは見たところ1箇所のようです。ですがユニットが壁面に納めてなく、中間端子が付いていました?
ユニットから送っているんですね。何処かに・・・
![](https://blogimg.goo.ne.jp/user_image/44/91/d29ed4f5424c588b39d3b43b6180d1a6.jpg)
当然ですが、この状態では良い信号とはなっておらず、手直しの必要がありそうです。
調べていきます。。。
外れていたユニットを更に外していくと、その奥に何かを発見しました。
![](https://blogimg.goo.ne.jp/user_image/75/48/81728817abbb0c62ffe56ca3b3ce317d.jpg)
2分配器でした。それもかなり古いタイプで。

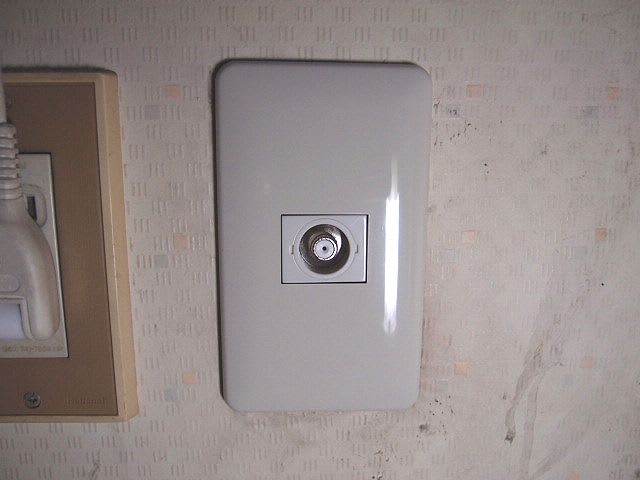

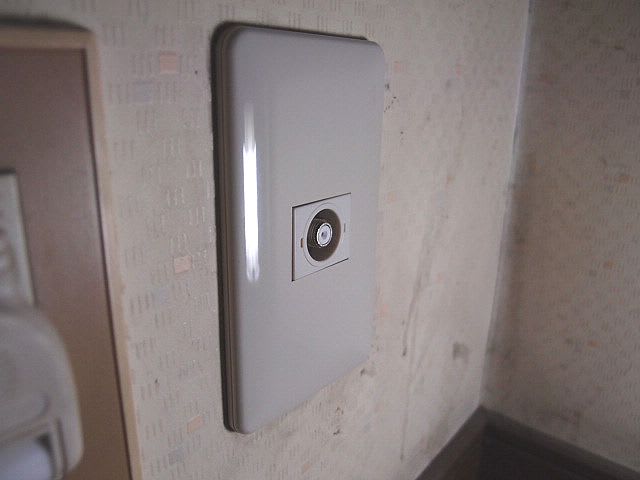

この先にTVがない事を確認して、TV端子として改修しました。
![](https://blogimg.goo.ne.jp/user_image/56/dd/5e6d420625a7c73584e52c5a318bf15f.jpg)
![](https://blogimg.goo.ne.jp/user_image/60/12/f4a0e606bc91a59fb9564d7f31719e7c.jpg)
これで信号も問題なくなりました。
さて次は、一番難易度の高い箇所を調べていきます。2Fの和室と同東部屋です。
分配器からはこちらへ2本5C2Vが行っています。しかしその奥は見る事ができません。天井内を奥まで入っていくしかなさそうです。
意を決して入っていきます。。。かなり狭いので一度目は”手ぶら”で。

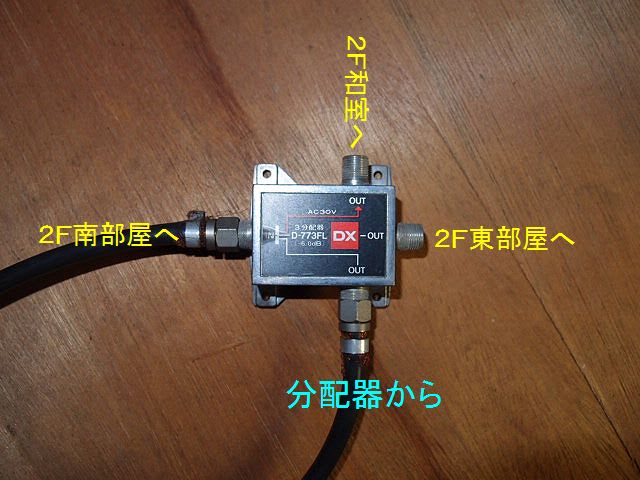

2本を目で追って、1本はそのまま3F?の納戸の端子へ。残り1本はこの分配器へと繋がっていました。ところがその端子はOUT端子です。
逆結というヤツですね。どうりで減衰が激しくなった訳です。
![](https://blogimg.goo.ne.jp/user_image/7d/16/dcb58a994321c88c4c7deec05da8a670.jpg)
2F和室と2F東部屋の接栓を外し、この分配器ごと撤去します。
代わりに5CFBを2本、接栓とJJを付けたケーブルを先ほどの外した5C2Vのところまで引き込みます。
それぞれをジョイントし、ラインの修正が完了しました。
![](https://blogimg.goo.ne.jp/user_image/7e/9c/82571c0af74547c90f511ec0cec338ef.jpg)
先ほどの5分配器の行き先が判明しました。
![](https://blogimg.goo.ne.jp/user_image/04/0d/41bc517073e3da90efa99263f4b85753.jpg)
判明しましたが、このままでは上手くありません。

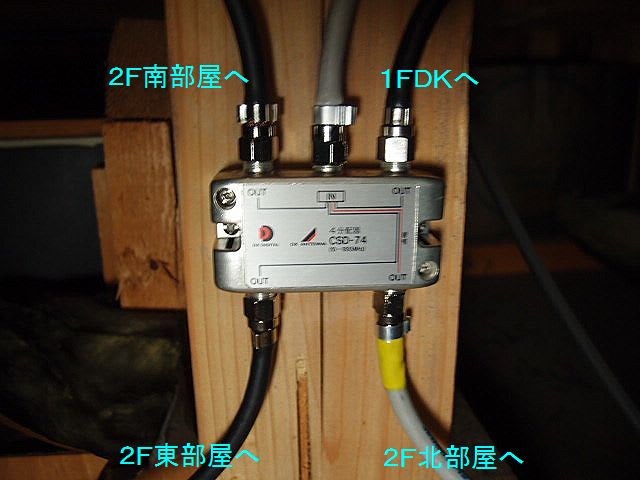

実際に使用する箇所を絞り、4分配器へ変更し各箇所へは単独配線としました。
![](https://blogimg.goo.ne.jp/user_image/6c/2b/764244aea9afdca6715c34877bb383ce.jpg)
各所で信号を測り、遜色ないレベルで落ち着きました。
![](https://blogimg.goo.ne.jp/user_image/63/dd/d951caff928278cb300ef63760ab2f10.jpg)
![](https://blogimg.goo.ne.jp/user_image/6d/f2/529c018ba01a01e941d0d563c6687210.jpg)
![](https://blogimg.goo.ne.jp/user_image/01/67/1c2e233b6e472c3c55b4aada2d400197.jpg)
![](https://blogimg.goo.ne.jp/user_image/3b/01/6b361ac92a01ec454286078b69fa0126.jpg)
![](https://blogimg.goo.ne.jp/user_image/31/a7/5130e605e5b5e0e38a7f0d2b4d4703f4.jpg)
![](https://blogimg.goo.ne.jp/user_image/4a/04/054cd36fcf2ff09b126adaedfb42866b.jpg)
![](https://blogimg.goo.ne.jp/user_image/5d/5b/cf4f0bb4651ba85bc9d9d790c64fcd7b.jpg)
![](https://blogimg.goo.ne.jp/user_image/7c/d3/2c7436cc186f8f135530b0ed0afd5dbe.jpg)
全てが終了したのは、ご訪問後9時間が経過していました。。。久しぶりに難易度が高かったです><![](https://blogimg.goo.ne.jp/img_emoji/b_face2_full_m.gif)
この度は弊社にご依頼頂き、誠にありがとう御座いました^^
これで不安要素が取り除かれましたので、綺麗な地デジの画像をお楽しみになれます。
今後ともよろしくお願い致します。
