２月２５日分
半年前に地デジと共同受信を混ぜたお客様から、８Ｃｈにブロックが出ると言う事で伺いました。
その時は、一室のみ地デジＴＶがあり、他の部屋（ＬＤＫ）はアナログにての視聴でした。その為、そのＴＶのみ映れば（地デジが！）良いという事でしたので、他の部屋までは確認しませんでした。（これが不味かったか？）
ＬＤＫにいってみると、最新の液晶ＴＶとＢＤが！なるほど・・・
これは室内側の問題とよみ、測定開始。すると、ＢＥＲはエラー、ｄＢにおいては３８？？？これではまともに映りませんね。とりあえず分配器を探してみる。

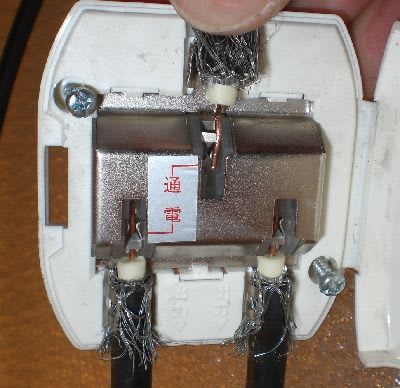

するとＵＢ天井で発見。みるからに怪しそうな物が。↓
築10年でこの分配器か？？ |
ＩＮ側を外して測定してみると、ＢＥＲフリー、ＣＮ30、ｄＢ55と全然問題なし。であれば、アンテナ側には問題がないのでここより後ろ側という事に。

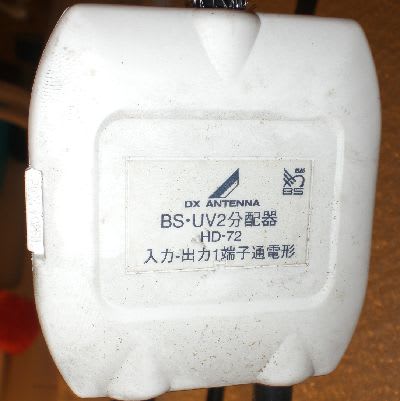

とりあえず分配器を交換してみる。 ↓
ＯＵＴ側にて測定。分配損失が多少あるものの、全く問題なし。この時点では分配器が怪しい。そこで、ここを仕上げＬＤＫにて測定してみる。
すると、ガクン！とｄＢが落ち、ＢＥＲも不安定に。って事は、同軸か直列ユニットか？
調べていくうちに分かった事ですが、分配方式が変っていて、アンテナＩＮ→２分配器→２出力→中間ユニット→端末ユニットへと。
つまり、４箇所ユニットがあるのに、２分配での送り配線となっていました。
これでは中間ユニット部で－10ｄＢ程の損失となりますので（ＬＤＫがまさにこれで）障害がでる訳です。
お客様は２箇所でしか視聴なさらないとの事でしたので、それぞれを端末ユニットに交換し解決しました。
アナログでは問題にならない事も、地デジでは微妙な事が大きく影響してきます。ご注意を！
この後アンテナ工事に向かいましたが、雨が本降りに。昼には止むとの事でしたので、行くだけ行ってみる。ですが・・・
