千葉県：船橋市藤原にて、有線LAN増設工事（Cat.6A）

１０月２２日分

今日は、船橋市藤原にお伺い致しました。

ホームページよりご依頼頂きました。誠にありがとう御座います(*^_^*)

お客様のご要望は、有線LANを1FのONUから外配管で2Fへ取り廻してほしいとの事でした。

ONUがある場所から、2Fのお部屋までは対角線上となっており、この方法しかないとの事です（そうでしょうか？）

そこで実際の状況を確認する為、先日現調にご訪問させて頂きました。

その結果・・・確かにその様に配線すれば何とかなりますが、かなりの距離で・・・

仕上がりと予算を考えると、良い選択とは言えません。

そこでどうすればもっとスマートに、そして見栄え良くできるか？考えてみました。

増設したいお部屋のさらにLAN端子を設けたい位置の近くに、光ケーブルの引き込み口が有りました。


これはラッキーかもしれません。

そう、ONUからここまでLANケーブルを戻す事が出来れば、かなりスマートになるのでは？と。

料金的にもこの方がお安く済みますし。

お客様にご了承のあと、この手法で進めていく事になりました。

ご挨拶のあと、はじめていきます。

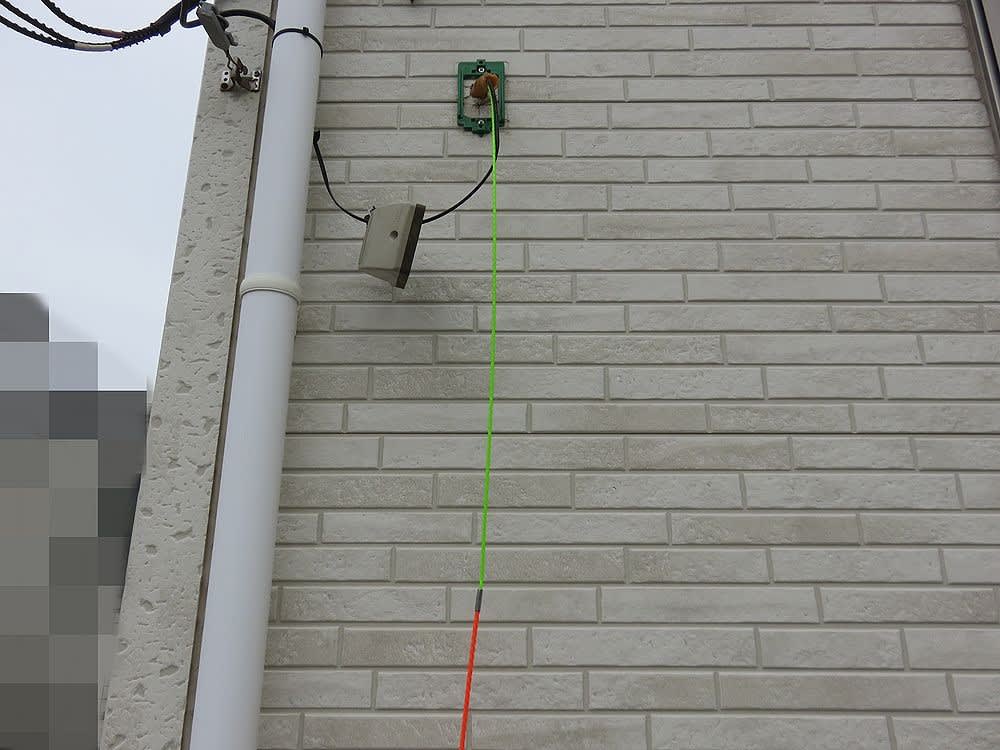

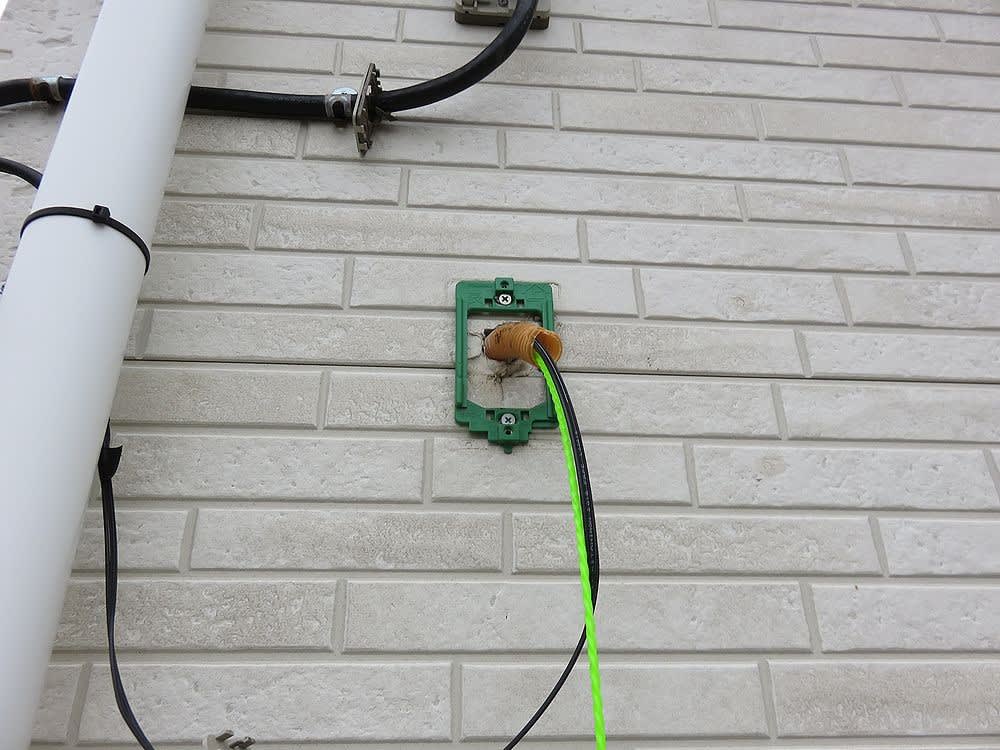

まずは引き込み口からCD管内へスネークラインを入れ、1Fの端子裏まで出るかを確認します。



十数メートルで引き込み口まで出ました。

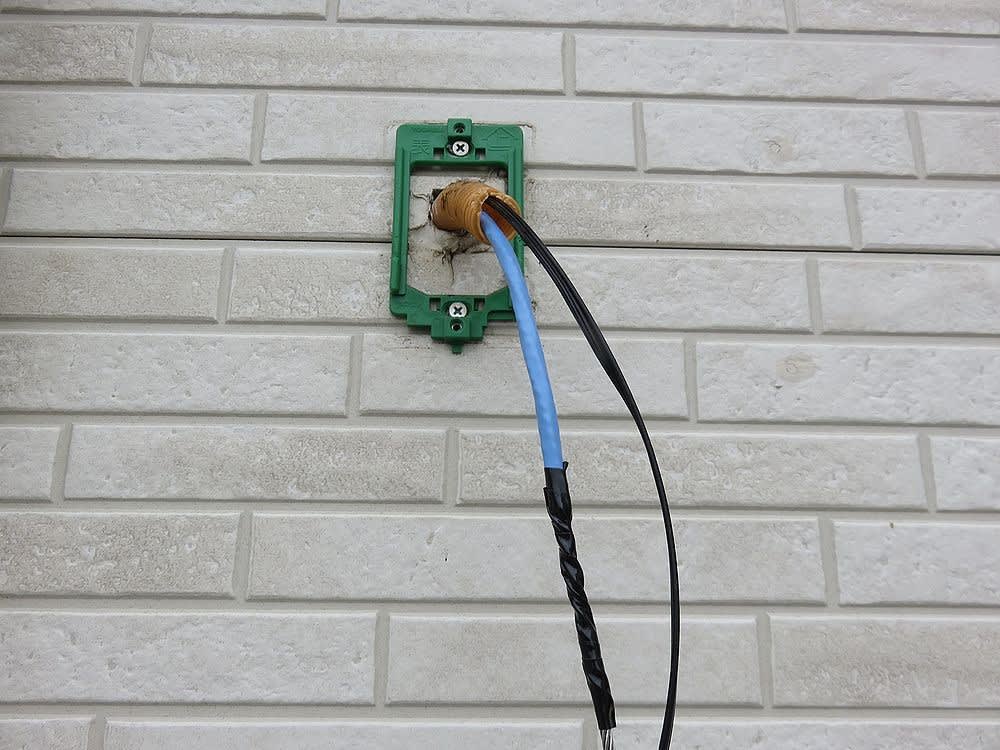

これにLANケーブルを結んで戻します。

すると・・・


無事、通線が完了！　これで半分は終了となりました。

さぁーここからが本番です＞＜

予定では引き込み口の真裏を抜き、壁内を落として既存TV端子の裏へ通す予定でしたが、

TV端子の位置との間に縦桟が有る事が分かり、予定を変更。それをかわした位置にLAN端子を設ける事にしました。

増設位置を開口すると、そこにCD管が流れていました。（これは予想通りでした）

これはラッキーです。

この一部を開口して、先ほど通したLANケーブルを引き出しました。

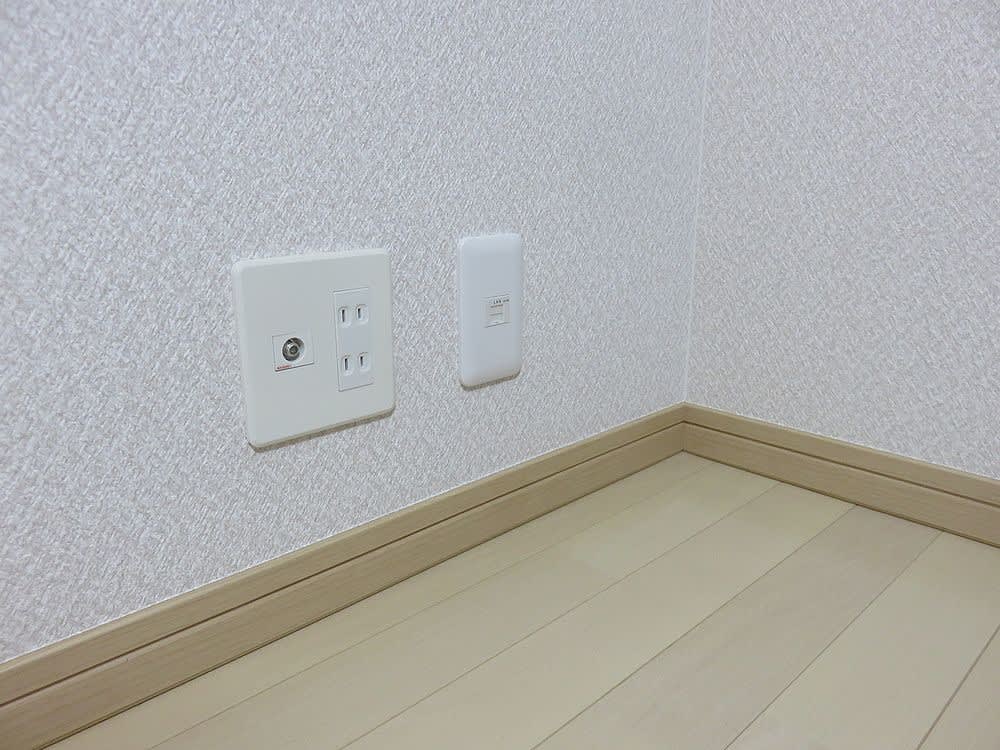

Cat.6Aのメス端子を取り付け仕上げます。

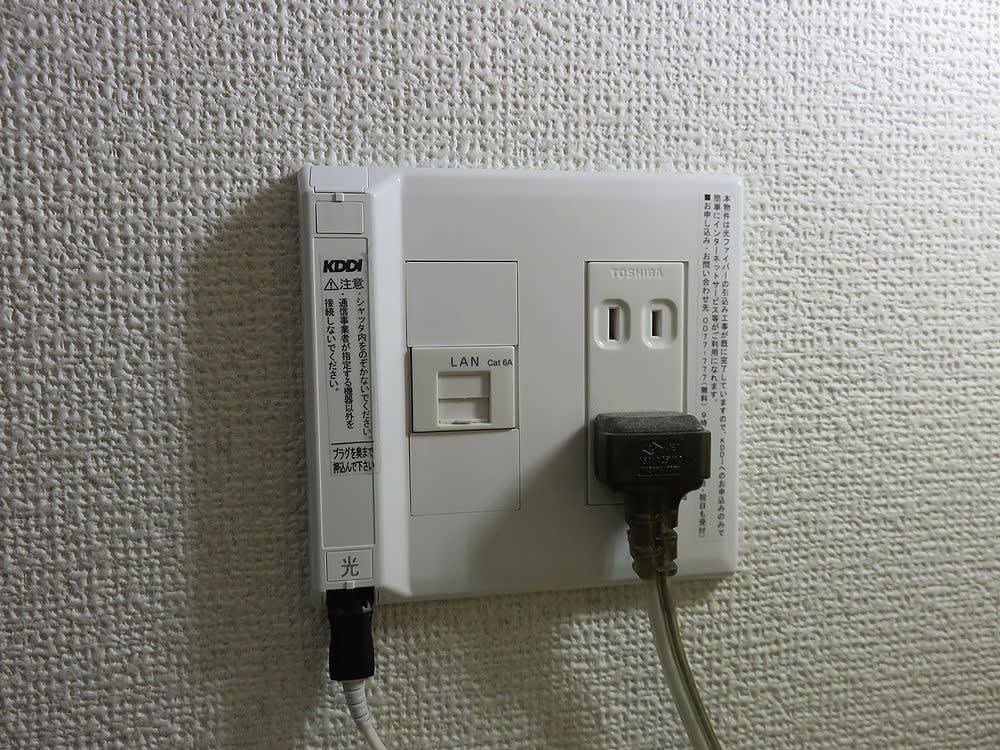

ONU側にもメス端子を取り付け、

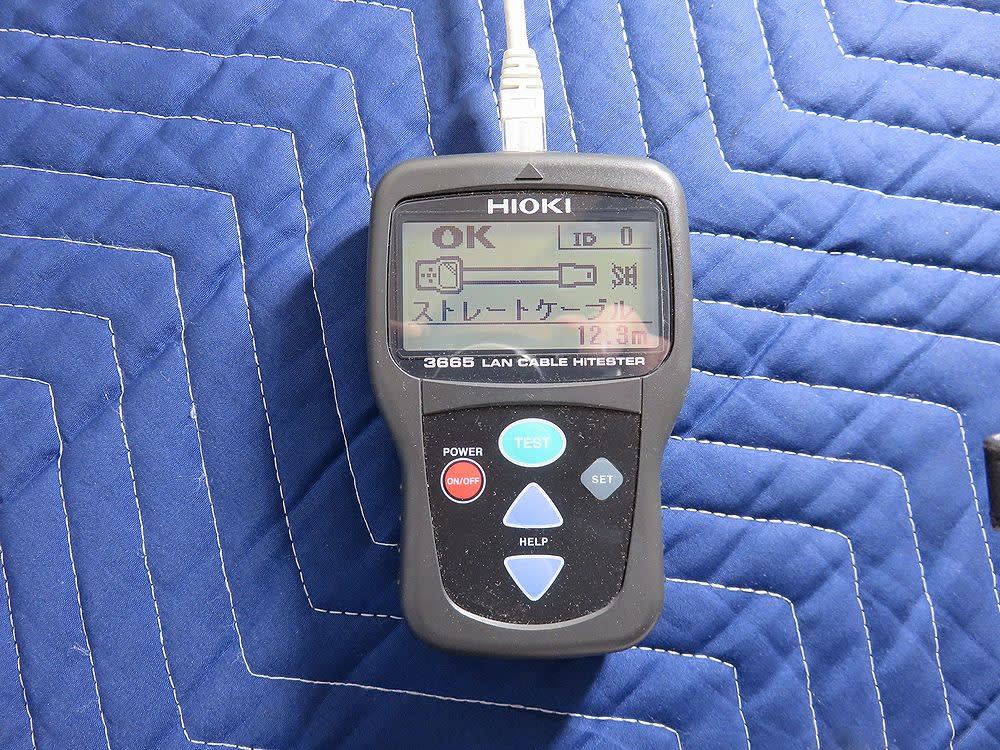

導通を確認して

工事完了となりました。

この度は弊社にご依頼頂き、誠にありがとう御座いました＾＾

当初の予定よりはるかに良い仕上がりとなりました（自画自賛）。

これで切断なく、ネットが使用できます。

今後ともよろしくお願い致します。
