千葉県：千葉市美浜区高洲にて、地デジ/ＢＳ混合ブースター工事＆コンセント増設

２月６日分

今日は、千葉市美浜区高洲にお伺い致しました。

ホームページよりご依頼頂きました。誠にありがとう御座います(*^。^*)

またこの度はご新築おめでとう御座います


今回の施工においては、お客様宅が高架線の脇であるという事。

また地デジの電波が来る方向は、それを挟んだ向こう側からとなります

場合によっては施工を見合わせるかもしれません。それだけ条件的には厳しそうな所です。

とりあえず、屋根裏→平面→屋根上の順で進めていきますが…


ご挨拶のあと、はじめていきます。

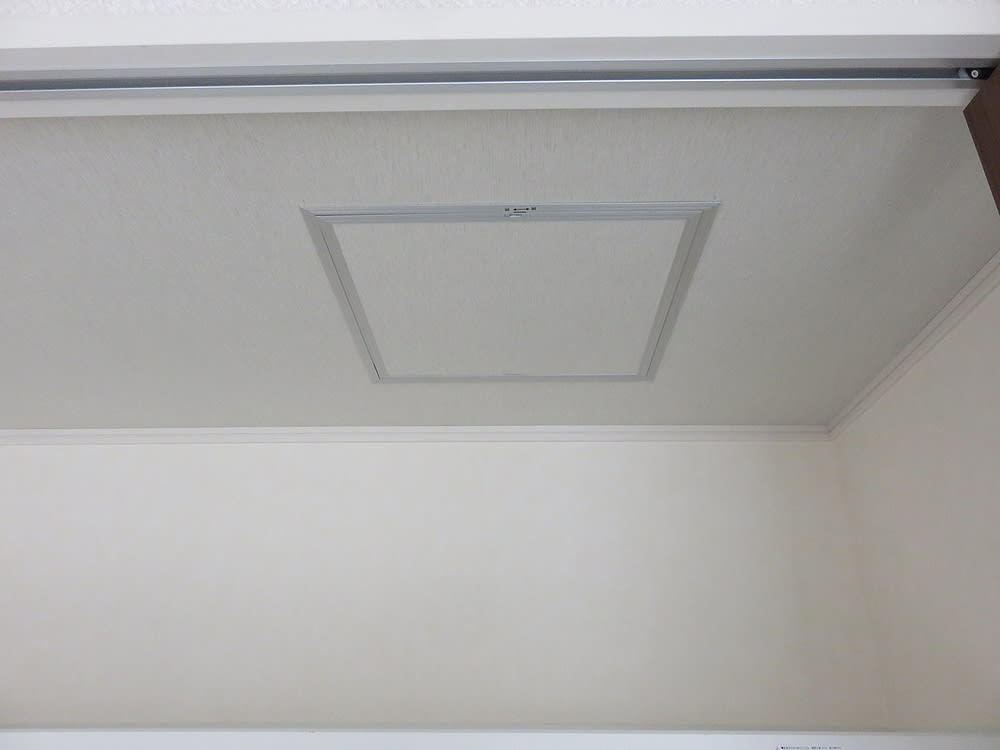

点検口から中を確認します。

そこそこ広いスペースで、設置には何の問題もありません。

仮測定をしてみると、これが何と！ＬＶは低めではありますが、問題無く受信できました

幸先が良かったのですが、高架の上を列車が通過すると…ＢＥＲ/ＭＥＲが乱れ始めます。

何本かやり過ごし確認しましたが、状態は変わりません。

これでは施工する事はできないので、別の方法に変更します。

平面アンテナも考えましたが、取り付ける位置が悪く思う様にはなりません。

そこで屋根上で測定してみる事に。

屋根上ではＬＶも高く、何の問題もありません。ただ列車が通過すると、多少の変動に見舞われます。不良を起こすほどではないですが…

お客様の判断を仰ぎ、屋根上に取り付ける事になりました。


雨樋金具から２本づつ計４か所からアンカーを取ります。


マストの垂直には気を使います。２方向に水平器を取り付けシッカリと。

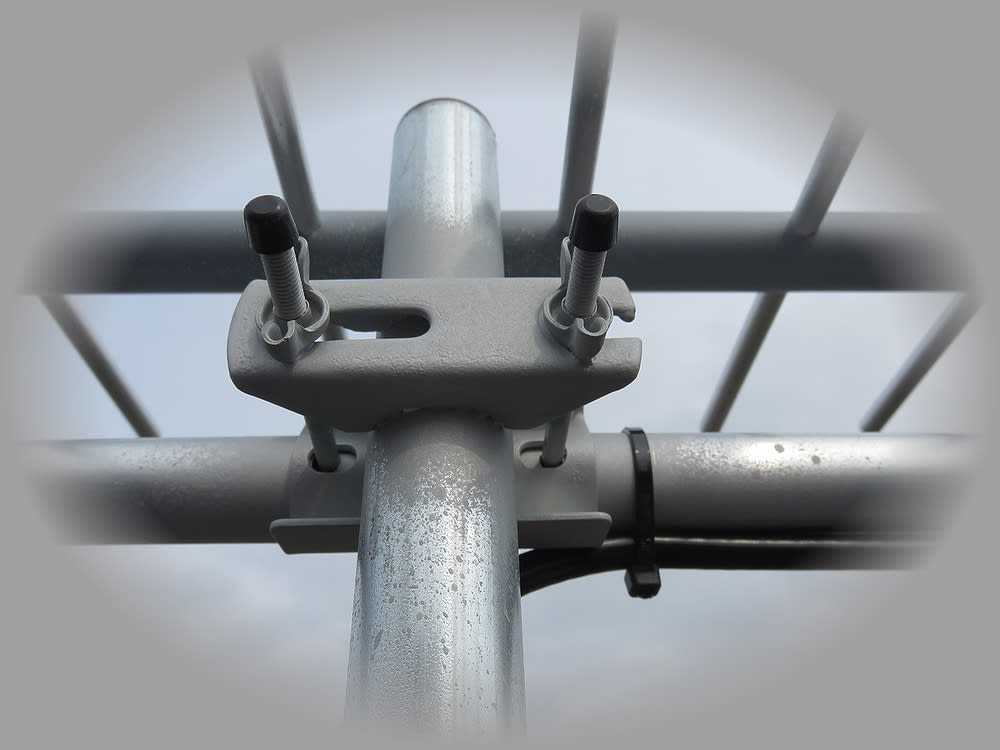

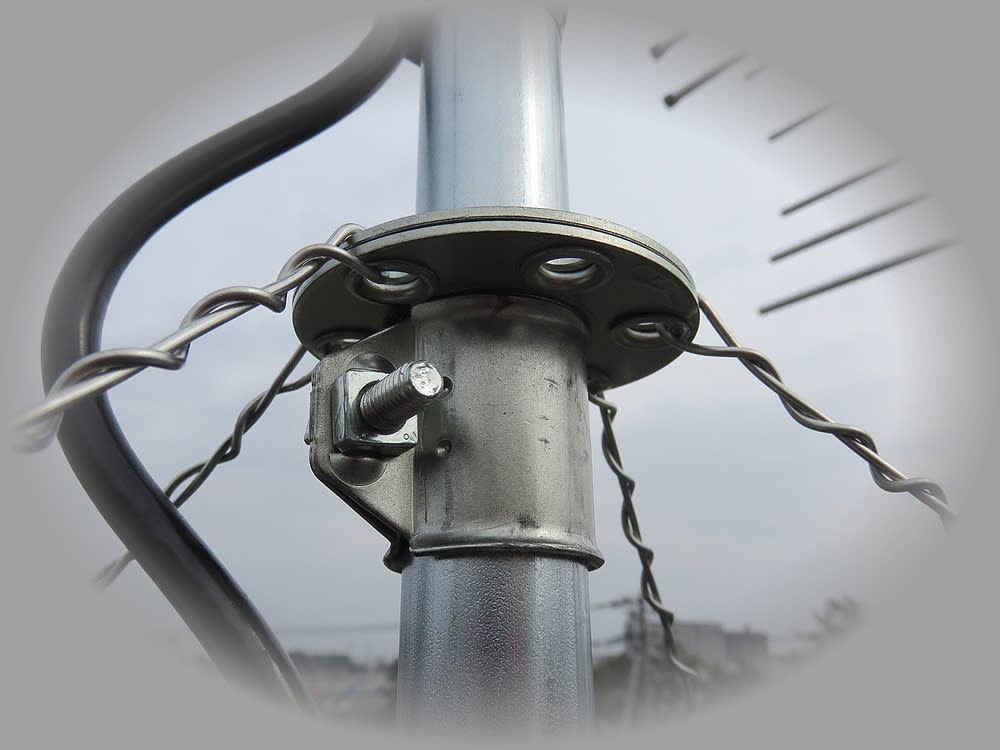

上段のステー金具には、強度を保つ為に２枚重ねとします。


またアンテナの金属部分には、ローバルを塗布しておきます。

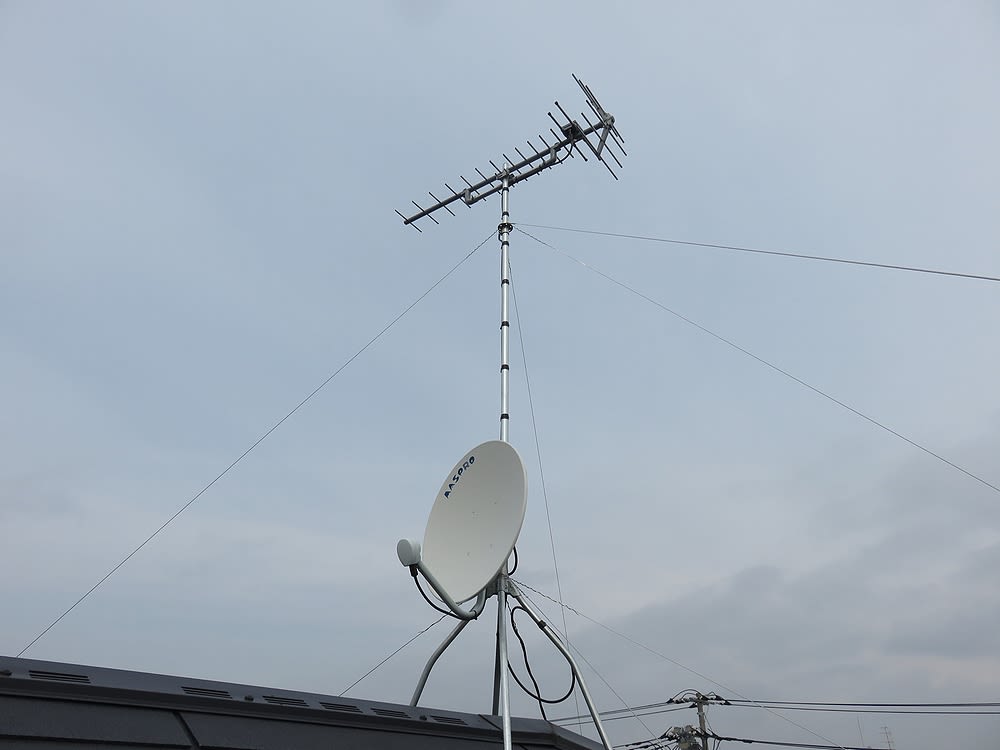

そして設置完了です。

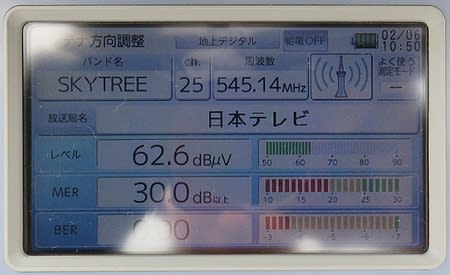

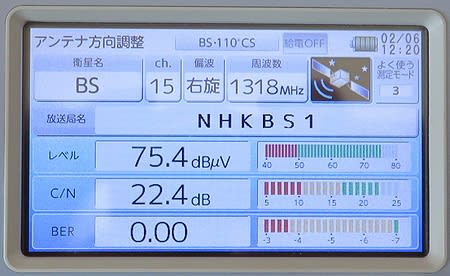

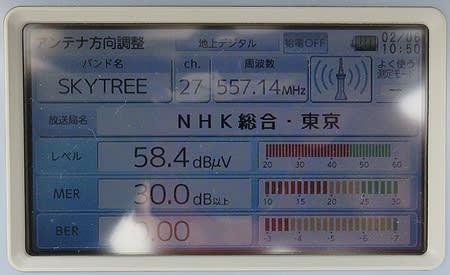

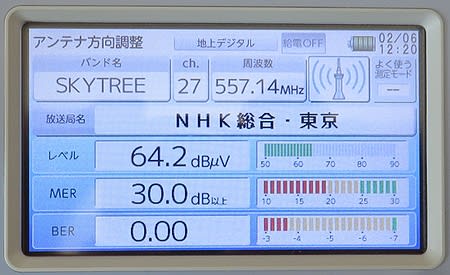

直下の状態は？





いい感じです。

その後増幅部で混合して、

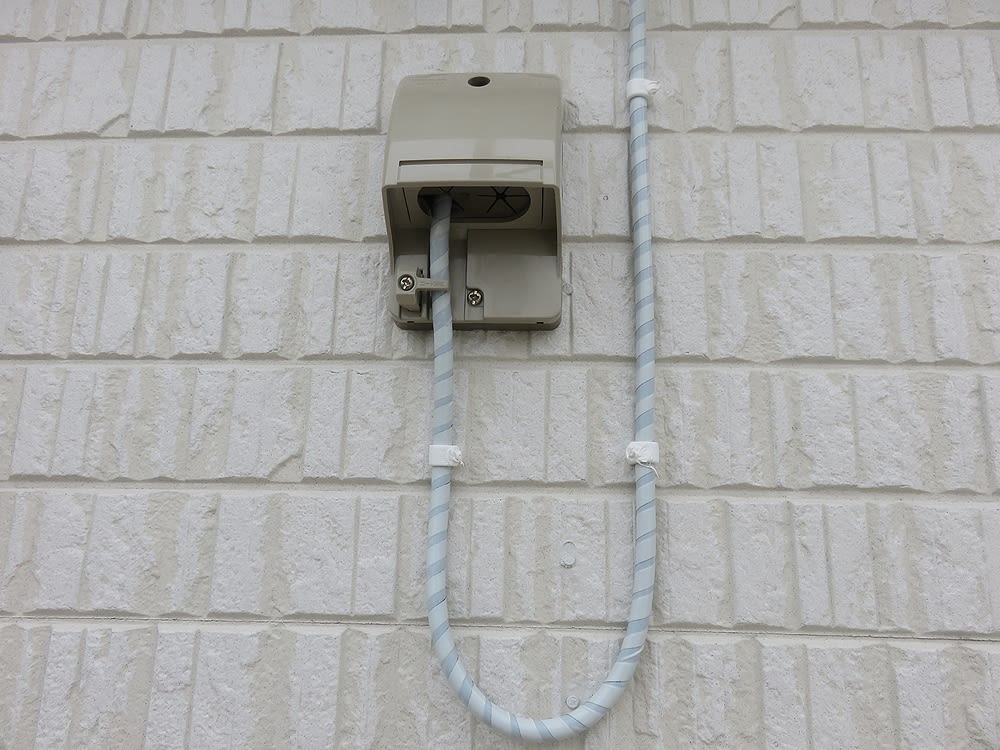

引き込み口まで配線します。

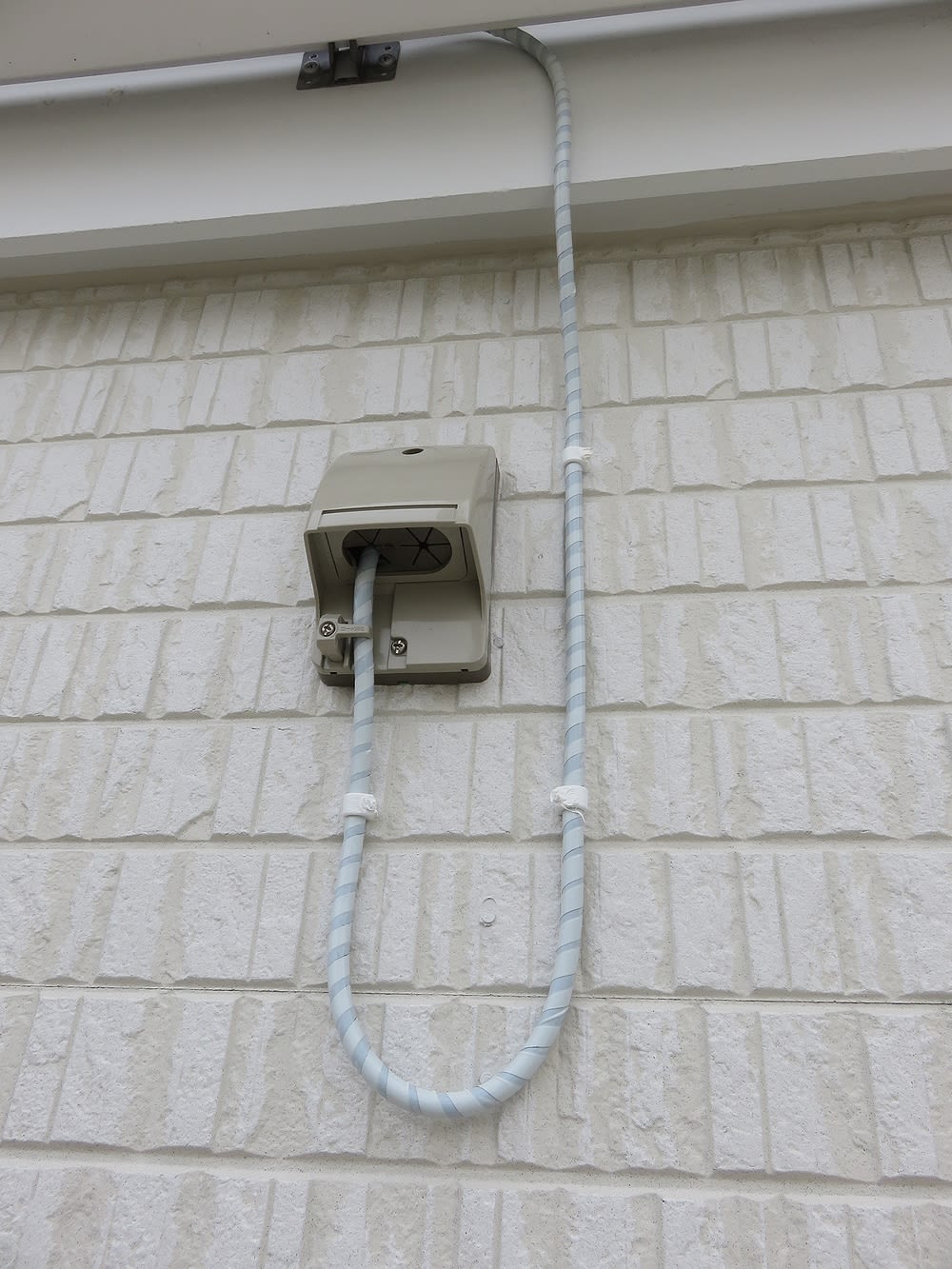

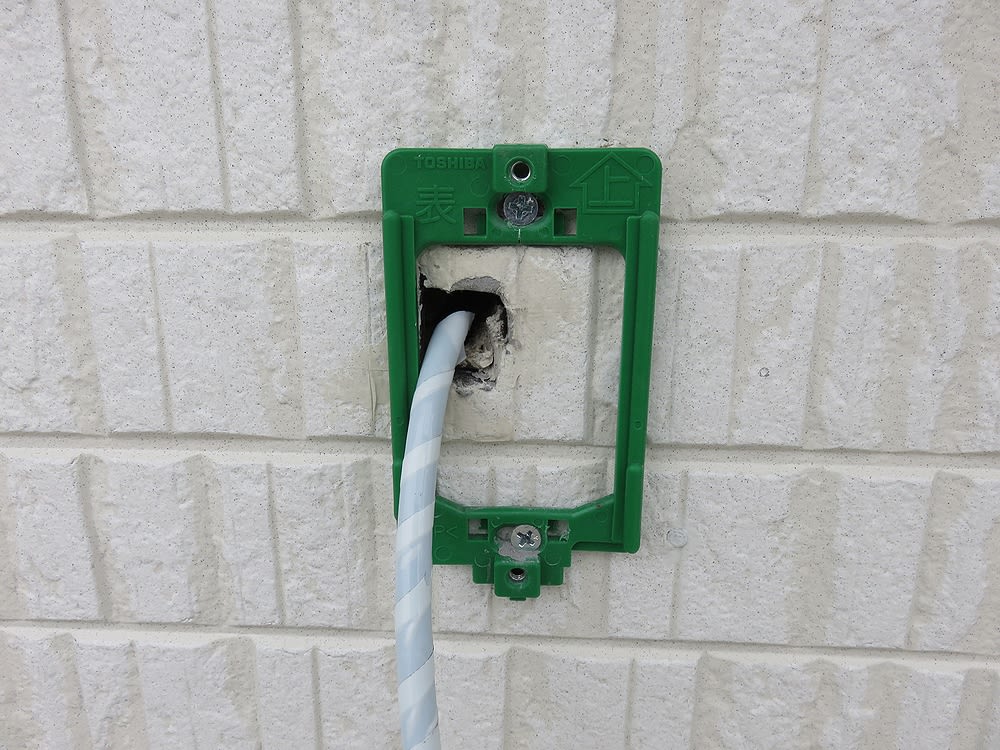

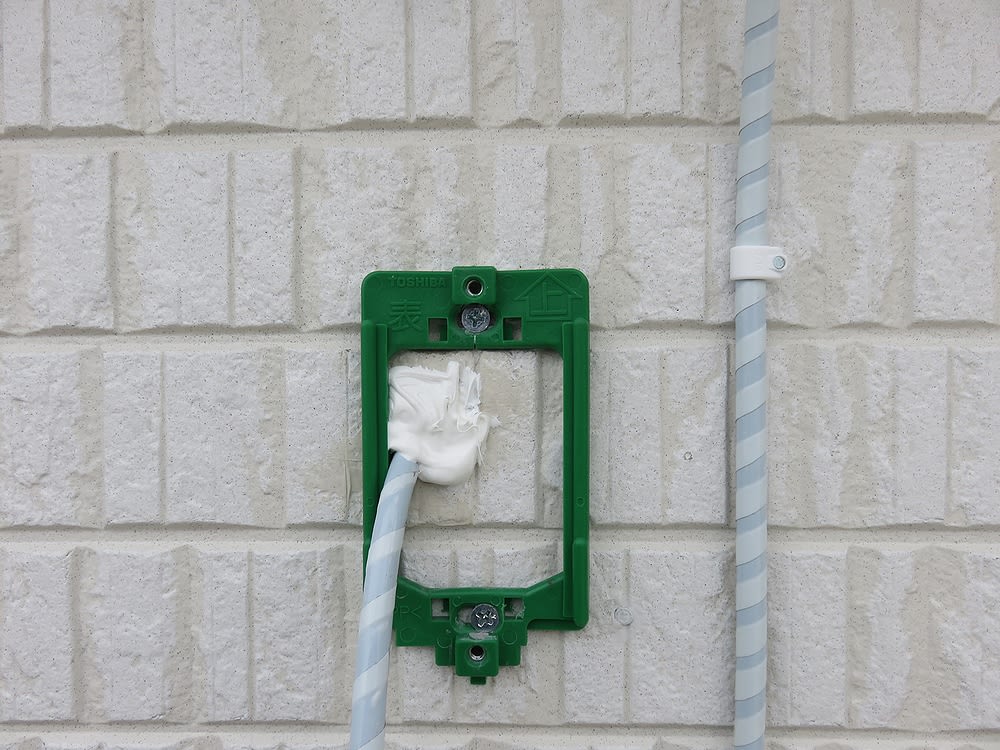

引き込み口に手を加えます。ジョイントしてから壁内に差し込みます。








１ＦＵＢ上に電源部をセットします。

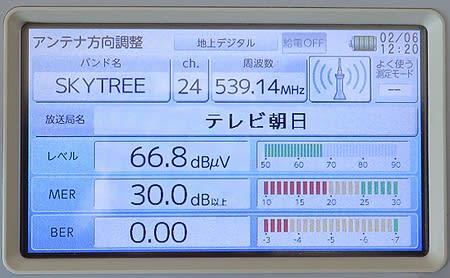

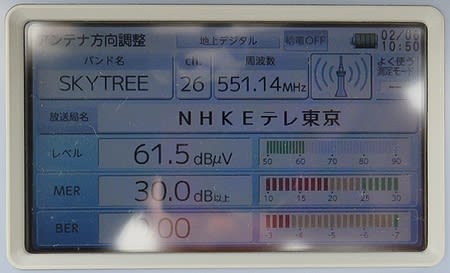

端末で確認します。





バッチリです。


この後、リビングのＴＶ端子を増設します。もちろん、隠蔽で！

ＵＢから増設部へ行っているＣＤ管を利用します。

スネークラインを入れると



出てきました


これに同軸を付け引き戻します。



そして完成です。


分配器に余りがあったので、そこを利用します。

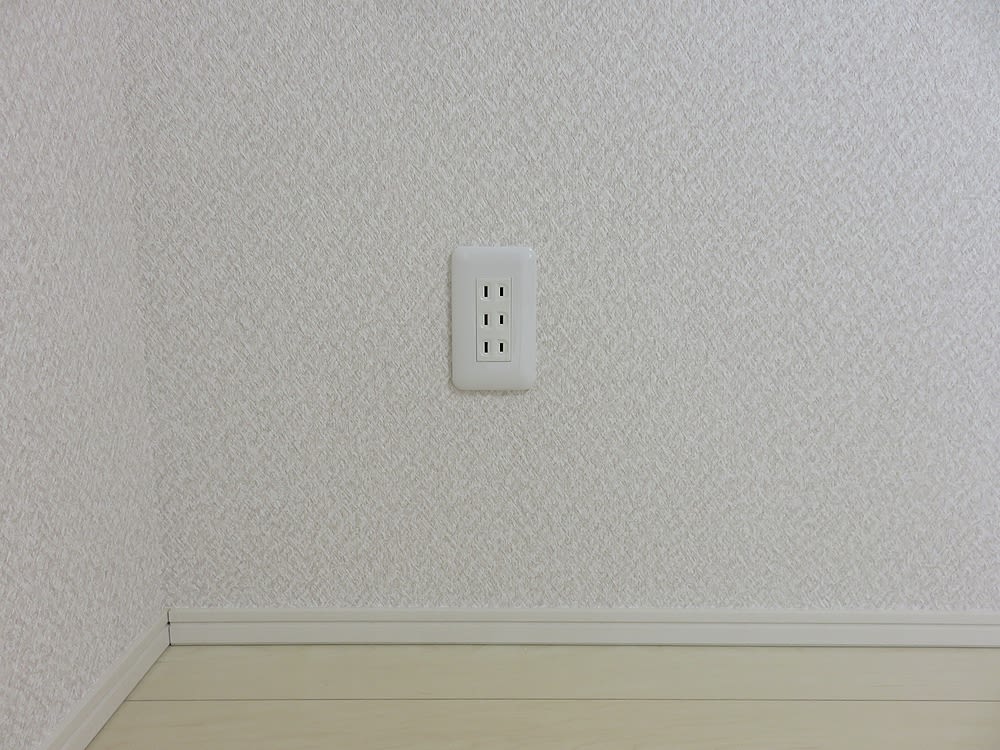

続いて３カ所、コンセントを増設します。

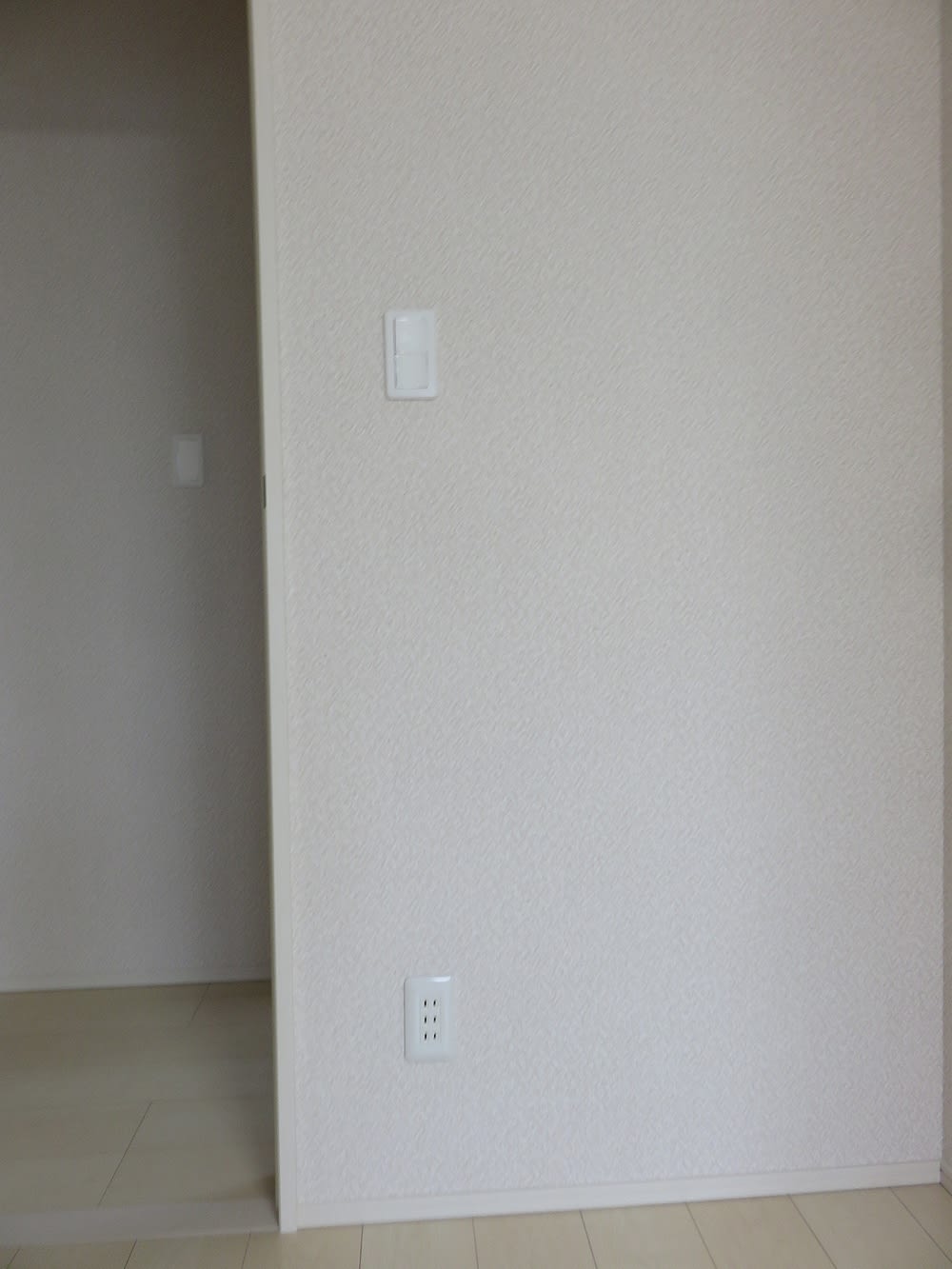

一番苦労したのは１Ｆです。Ｓ/ＷＢＯＸを外して、ここからスネークラインを入れます。

ＵＢ上でそれをキャッチし、ＶＶＦを付け引き戻します。


ここから下へは簡単に通線できました。（画像忘れ）


２Ｆに移ります。

２Ｆは屋根裏から配線できるので楽勝！です。

それぞれのところから、”ジョイント釣り名人”を入れ屋根裏まで。




ＶＶＦを取り付け引き上げます。


それぞれを処理して、完成です。




この度は弊社にご依頼頂き、誠にありがとう御座いました＾＾

アンテナもなんとかなり、としました。

今後ともよろしくお願い致します。
