千葉県:八千代市大和田新田にて、平面アンテナ・スカイウォーリー工事

2011年01月31日 | 千葉県八千代市:アンテナ工事
1月30日分

今日は、八千代市大和田新田にお伺い致しました。

ホームページよりご依頼頂きました。誠にありがとう御座います<m(__)m>



お客様は平面アンテナをご希望しています。



無理な場合は、八木式アンテナを低く取り付けたいという事でお邪魔致しました。



ご挨拶の後、ポイントを探していきます。


一番受信できそうな、2F屋根上で測定してみます。

思ったより受信状態は良いのですが、破風面でないと厳しいChがあります。

今回、箱型の特殊?な平面アンテナを使用してみました。

通常のタイプより、更にアンテナらしくない?超デザイン重視のモノです。
(施工できた時に、画像を載せたいと思います)

ですから壁面にピッタリ付けないと・・・どうにも様になりません。



そこで場所を変え、少し下がった玄関上の面で測定します。

下がっている割には、こちらの方が電波がよく取れます。??

取付けられる全ての面で確認しましたが、どうしても23Chにエラーが出てしまいます。

BER:-5~6、CN22dBと。
(画像としては映ると思いますが、マージンが全く取れません)

これでは共聴接続する訳にはいきませんね。



そこで、マスプロ:U2SWLで測定してみました。

どの面でもOKとはいきませんでしたが、全てのChでエラーフリー、30dBを確保できる位置を見つけました。

LVは50dBμVをきるChもありますが、AMPを掛ければ問題ないと思います。



決行する事にしました



まずはベースを取付けていきます。


いつもの様に、ステンビスとコーキングを行ないます。

直下の信号は、





平面アンテナにしては、十分な数値です><


今回これに追加でBSアンテナも建てます。

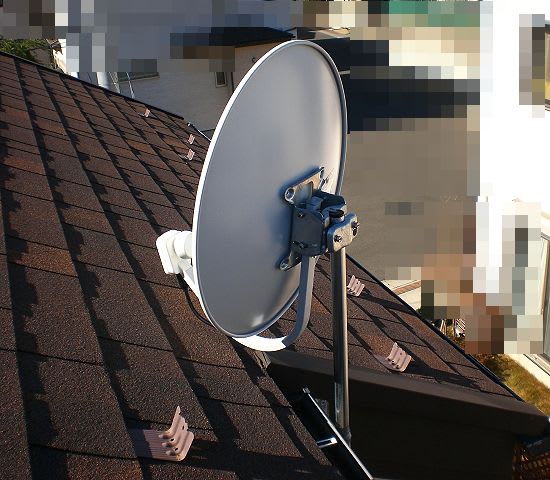

しかし、BSアンテナを玄関上の同じ場所に付けると、外見上好ましくないので、同じ面の裏側にサイドベースで建てる事にしました。


ベースの取付け方は、いつも通りです。



裏側から覗くアンテナが、お洒落です!?







先にBSアンテナを終了させました。

この後、引き込み口まで通線しAMP増幅部で混合します。(U+BCS)





続いて平面アンテナの処理を行ないます。

どうしても一部同軸が走ってしまいますので、5Cのホワイトを使用してみました。

黒いケーブルよりは良かったかと?





ユニットバス上に電源部を置きます。



そして端末で確認します。







すべてバッチリとなりました




正面からの全景をどうぞ!




地デジもBSも、お客様のご希望通りに施工する事ができました。



この度はご依頼頂き、誠にありがとう御座いました^^

これからもよろしくお願い致します。
