千葉県：船橋市飯山満町にて、地デジ/ＢＳ混合工事

３月２８日分

今日は、船橋市飯山満町にお伺い致しました。

ホームページからご依頼頂きました。誠にありがとう御座います<m(__)m>



お客様のご要望で、既設のアンテナケーブルを活かしての施行となりました。



ご挨拶の後、早速準備に取り掛かります。



はしごを掛ける良いところが見つからず、一か八かで破風トップへ掛ける事に！


結構厳しい状態でした。。。





まずは既存のこのアンテナを外します。


引込み線は５Ｃ２Ｖで、傷みが激しそうでしたので、変更できれば・・・したいところです。


仮測定の後、問題がないのでいつもの様に進めていきます。

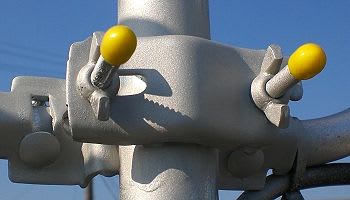

支線アンカーを４本打っていきます。



アンテナは、ＤＸ：ＵＳＬ１９Ｄを使用します。

直下の信号は、
　
　
　
　

宅内で４分配となっているようなので、ＡＭＰの追加とします。

これにＢＳアンテナも追加しますので、分配器の確認が必要となります。

２Ｆ天井裏に、それらしきモノが確認できます。



但しそこまで入っていけそうにありません。どうするか？？？


とりあえず、アンテナを完成させます。






ローバルも吹き、


増幅部を取り付け利得調整。その後仮に接続します。

宅内へ戻り、マスプロのＷＰＤ６を使用して、電通を確認します。

この電源部は、通電すると”グリーン”に点灯し、断線すると”オレンジ”に点灯します。

なので、通電を見るには大変適しております。通電用に１ケいつも準備しております。



各部屋の端子にてテストしましたが、グリーンに点灯するところがなく、全滅です＞＜

やはりあの分配器を確認しない事には・・・しかしホントどうするか？？？

天井内は、大梁しかないのでそこまで行けたとしても作業する事は困難です。んーん？



もう一度分配器のある場所を確認し、ある作戦を練りました。

多少荒業では御座いますが、外壁の一部をカットし、そこから手直しする事にしました。

もちろん、お客様には許可を頂いての事です。



天井裏から入線している配線の位置を読み、縦横へと目測で数値を読み取ります。

大体の目安をつけ、外側からキリ先で穴を開けます。

もう一度宅内へ戻り、場所決めを行ない外壁を開口します


良い所に開きました！！


分配器（４分配器の１つダミーでした）には届くんですが、既存の配線がパツンパツンです。

ステップルを外して３本は余裕ができましたが、もう１本に余裕がありません。

これでは接栓加工もできません。。。

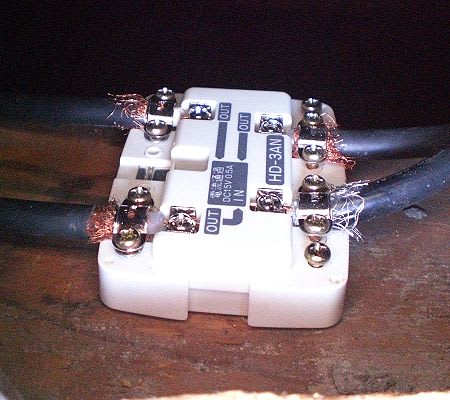

車に戻り直付けタイプの分配器を探します。確か全通の３分配器があったはずと！・・・

有りました。通常は使用する事はないのですが、

今回ばかりはそうも言っていられません。ケーブルを落とさない様に、

ユックリユックリ作業を進めていきます。体勢の悪い状態での作業です。

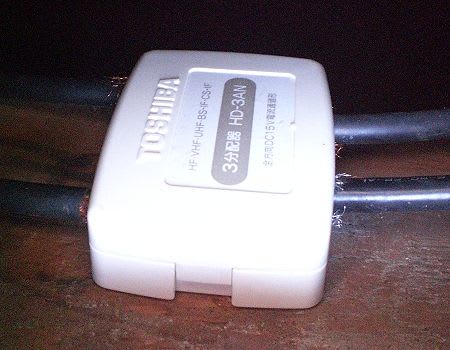

そして何とか、交換に成功しました



カットした外壁を元に戻し、隙間をコーキングで処理します。

更にこのままでは見栄えが悪いので、ダミーのウォールボックスを取り付けます。


開口した事により、引込み線も交換する事ができました。

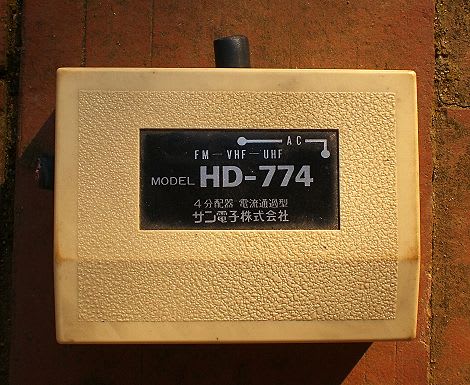

外した分配器を確認してみると・・・



通電がＡＣ？となっています。どうりでＤＣ15Ｖが通電しないはずです＞＜

ＡＣではＤＣが通電しないという事なのでしょうか？？？勉強不足です。

現に通電できなかった事は確かですが・・・



電源部を取り付け、無事完了となりました。

１ＦＬＤＫにて最終確認です＞＜
　
　
　
　
　

ＭＸにエラーが出ているものの、他は満足いく結果となりました。



この度は弊社にご依頼頂き、誠にありがとう御座いました＾＾

今後ともよろしくお願い致します。
