千葉県：四街道市下志津新田にて、地デジ/ＢＳ・ＡＭＰ工事

１２月３日分

今日も四街道市下志津新田にお伺いしました。

引き続き、某ホームセンター様分です。ありがとう御座います（*^_^*）




朝からが降り続いています。

とてもじゃありませんが、アンテナ工事はできそうにもありません。

お客様にご連絡し延期の予定でしたが、内線工事があるのでそれだけでも先にと、お伺いする事にしました。

最悪２日となってしまいますが、仕方ありませんね。




現場に到着しても、依然雨は降り続いています。




ご挨拶の後、ＴＶ端子を増設できるかどうかの確認から始めました。

２Ｆの既存端子裏側に増設希望のお部屋がありましたので、その端子を利用して隠蔽配線する事にしました。

距離もさほど無いので問題なく施工できると思います。




その前に、既存の配線経路を確認していきます。

お客様宅の引込み線は、２系統で入線されていました。

その内の１本がユニットバス上に入っています。



この様に４分配器へ。しかし、分配数は３経路です。？？？

調べた結果、この内の２本は１ＦＬＤＫへ。もう１本は２Ｆの部屋を経由して１Ｆの和室に繋がっていました。

この２Ｆの部屋にはもう１本入線された配線が来ています。

今回、この単独配線を利用していきます。


配線経路はこの様にしました。
→屋根上で２分配→１本はユニットバスへ→その後分配器を交換
　　　　　　　　　　　→もう１本は２Ｆ壁内で更に２分配とし、増設部屋へ。


まずは、増設する部屋に開口します。

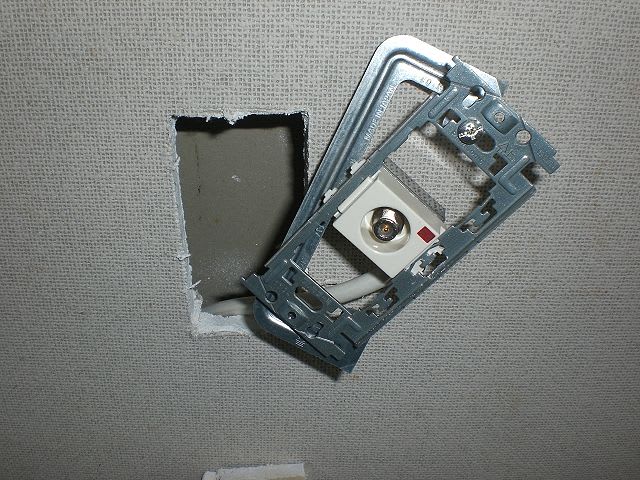

新たにユニットを取り付けます。

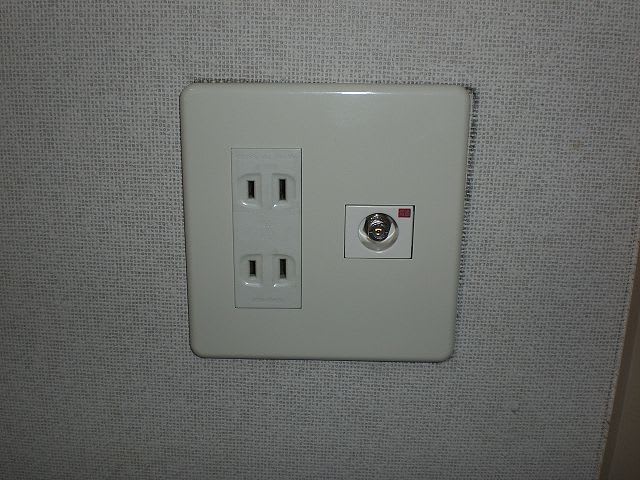

プレートで処理し、出来上がりです。



既存の２Ｆユニットは、２ヶ口から１ヶ口へ変更し、その間に２分配器を埋め込みます。



ここまでで午前中いっぱい掛かってしまいました。。。





表に出てみると、さっきまでの雨が止んでいるではありませんか？

これなら既存のアンテナの状態を確認する事ができます。

降り出さない事を祈って、梯子を掛け上っていきます。

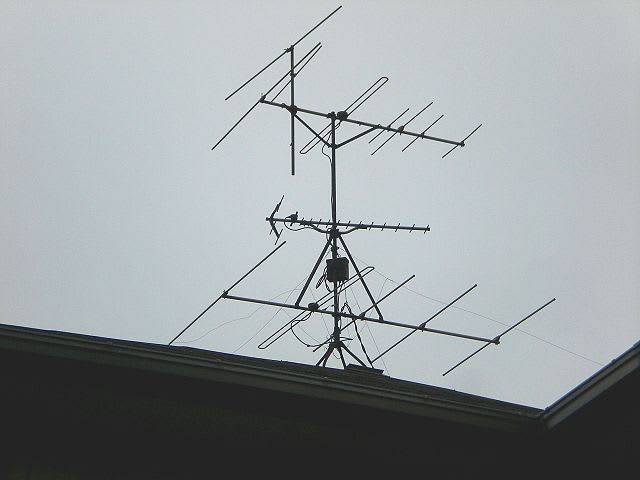

これが既存のアンテナです＞＜


ＶＵ・ＦＭアンテナの仕様です。

ＦＭアンテナの配線が、２Ｆへの単独配線でした。


これを撤去するわけですが、重いし屋根材が滑るのでヒヤヒヤ・・・・・。

何とか無事下ろす事ができました


雨が降る気配が無いので、間髪入れずに強行します。

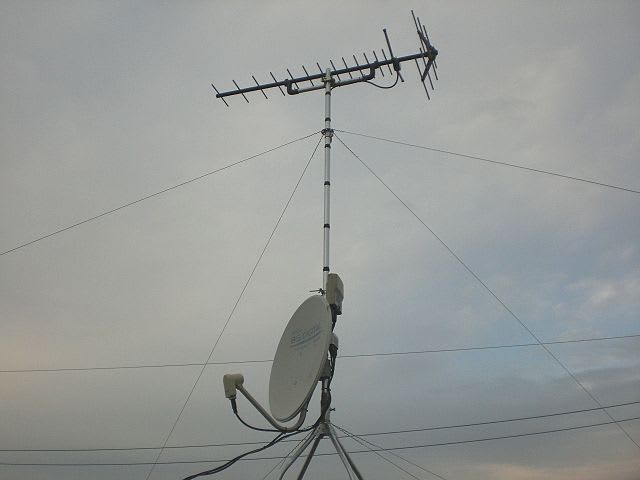

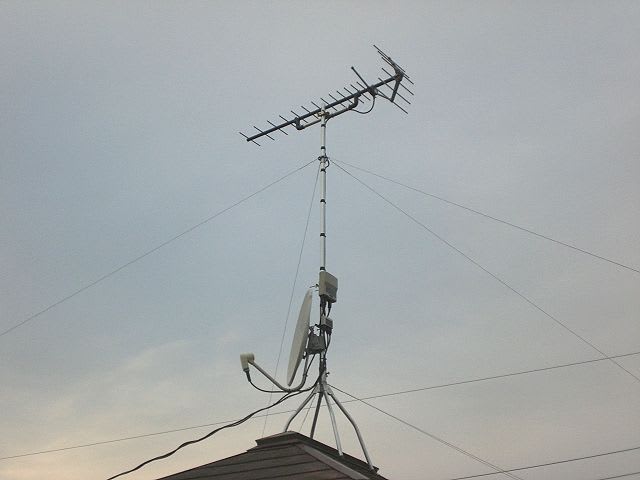

そして・・・建て終わりました。

既存の引込み線が５Ｃ２Ｖの為、ＡＭＰは追加とします。

またＢＳアンテナは、お客様手持ちの物を使用しました。まだ十分使用する事ができますので。









ロケは良い方ですね。

ＡＭＰ・屋外２分配器をセットします。屋外２分配器はお客様使用品を流用させて頂きました。


アンテナは”ＢＦＢ”とします。高感度の１５素子ローバンドです。（在庫希少）

直下の信号は





強度としては十分なのですが、５Ｃ２Ｖという事を考え増幅していきます。

約８３dBμVで出力させました。これでもかなり強めなんですが。

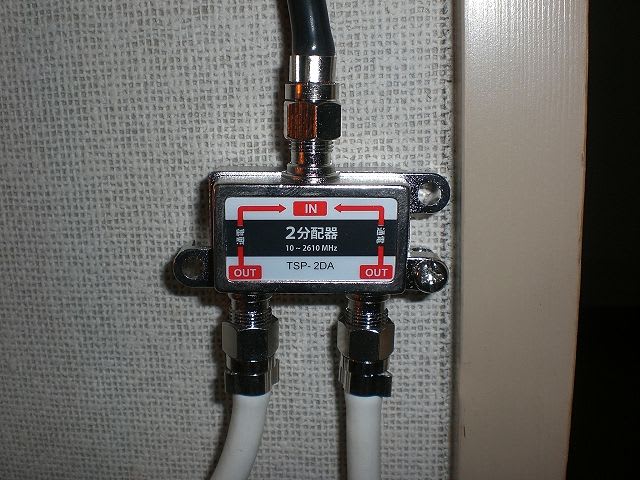

そしてＵＢ上の４分配器を２分配器に変更します。

本来は３分配のはずなのですが、ＬＤＫの１箇所は使用する事がないとの事で接続はしない事になりました。


これで２分配→２分配×２系統で経路上は均等に。しかし・・・

１Ｆへの５Ｃ２Ｖが悪いのか、かなりの減衰です。

強めの出力にもかかわらず、端末ではＬＶが低過ぎます。

さすがにこれでは拙いので、利得を少し上げました。



その結果





それでもＮＨＫ-Ｇが低めではあります。

ＣＮに問題が無いのでＯＫとします。

２Ｆの経路では、距離が短いせいかこれより数dB良い数値となっていました。

もちろん、こちらも問題ありません。



１Ｆとのレベル差を改善するには、屋外２分配器から単独配線を行うしかありません。

この旨、お客様にはご報告済みです。




これで地デジ・ＢＳ共々、安定した画像をお楽しみ頂けます。



この度はご依頼頂き、誠にありがとう御座いました＾＾
