12月8日分
今日は、千葉市花見川区浪花町にお伺い致しました。
ホームページよりご依頼頂きました。誠にありがとう御座います(*^_^*)
ご要望は、平面アンテナをご希望されております。
浪花町、地図上では川沿いの低い所かも?しれません。![](https://blogimg.goo.ne.jp/img_emoji/m_0156.gif)
![](https://blogimg.goo.ne.jp/img_emoji/m_0157.gif)
現場に到着致しました。
予想とは打って変わり、高台の好立地です。
これなら受信可能かもしれません。
ご挨拶の後、早速仮測定を始めます。
2Fベランダの端で、DX:UAH800で測定してみました。
![](https://blogimg.goo.ne.jp/img_emoji/m_0145.gif)
![](https://blogimg.goo.ne.jp/img_emoji/m_0145.gif)
かなりの高感度です。これなら
です。
今回、BSアンテナの絡みもあるので、サイドベース2ケによるマスト施工とします。
いつもの様に、下穴をあけコーキングを流しておきます。
![](https://blogimg.goo.ne.jp/user_image/07/7f/27bd46afc498fdcf158dc5052a5dcd5f.jpg)
サイドベースに防水加工を施しておきます。
![](https://blogimg.goo.ne.jp/user_image/32/ac/963f4c43f22442b024ba80fc12fdccdb.jpg)
![](https://blogimg.goo.ne.jp/user_image/50/63/57ae672a05ee3d730964ac1a592f6d94.jpg)
まずは平面アンテナの感度から
![](https://blogimg.goo.ne.jp/user_image/23/b6/a8479163a110526b875b035ceb9ea179.jpg)
![](https://blogimg.goo.ne.jp/user_image/64/dc/81a62cb9c1a6aadca43ebfe44a3dbf6b.jpg)
![](https://blogimg.goo.ne.jp/user_image/2e/1a/7a8104a52a0e1b45e4ce0fa47f2e3003.jpg)
![](https://blogimg.goo.ne.jp/user_image/6d/44/b627085bc0314a1d0f16d74144a64542.jpg)
![](https://blogimg.goo.ne.jp/user_image/7e/51/64771019053fca1bc796e96ce44bf7da.jpg)
![](https://blogimg.goo.ne.jp/user_image/1c/2d/341751e4d21bf36f9a7b7e14c906dbc6.jpg)
![](https://blogimg.goo.ne.jp/user_image/6a/2c/e5f03b8ef23159f99bfc2dd6887b4262.jpg)
![](https://blogimg.goo.ne.jp/user_image/5b/de/0357c1b5d20f44ec571202fa1df0a5c0.jpg)
キー局は軒並みCN30超えです>< これなら安心できます![](https://blogimg.goo.ne.jp/img_emoji/face2_full_m.gif)
ここで問題が。
引き込みの位置が反対側のお隣さん側にあり、足場が悪く繋ぎにくいので、
例のシュートカットで対応する事にしました。
アンテナ近くの軒下に穴を開け(了承済みです)、2F天井裏にある分配器のところまで導きます。
開けた穴から同軸を差し込み、ケーブルキャッチャーで引っ掛け引き込みます。
![](https://blogimg.goo.ne.jp/user_image/46/66/f868c9a678575e4b73309f861cbb66df.jpg)

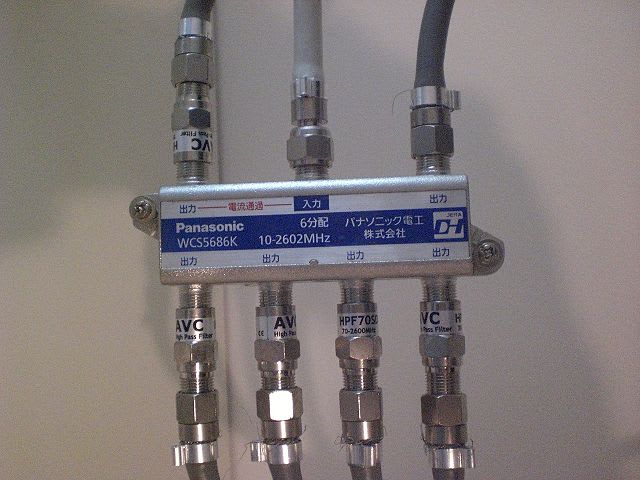

これを入線線とし、この分配器に繋ぎます。
![](https://blogimg.goo.ne.jp/user_image/79/27/732d21ce9f1349a3d8330ae91f0c058b.jpg)
ケ-ブルTV用の雑音防止フィルターが付いています。
これは後ほど外しておきます。
平面アンテナとBSアンテナの入力端子には、いつもの様に”防水接栓”を使用します。
![](https://blogimg.goo.ne.jp/user_image/02/05/edcc01abec8fc568f354860ce36e6da5.jpg)
![](https://blogimg.goo.ne.jp/user_image/43/c2/a7e3f985c243a2956ef5ec2540412ce3.jpg)
UAH800の防水キャップが、白色に変更になったようです><

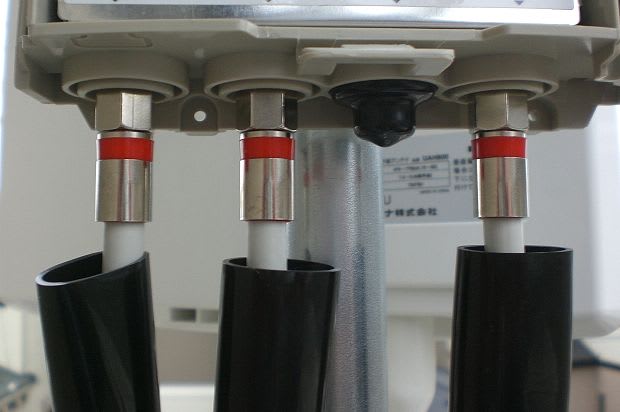

AMPの増幅器にもこの接栓を使用します。
![](https://blogimg.goo.ne.jp/user_image/14/b0/c7598bb0c97ab6a5bb673e49158b7796.jpg)

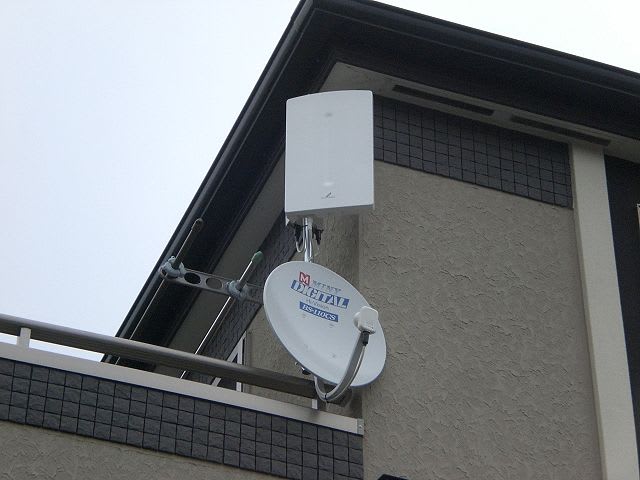

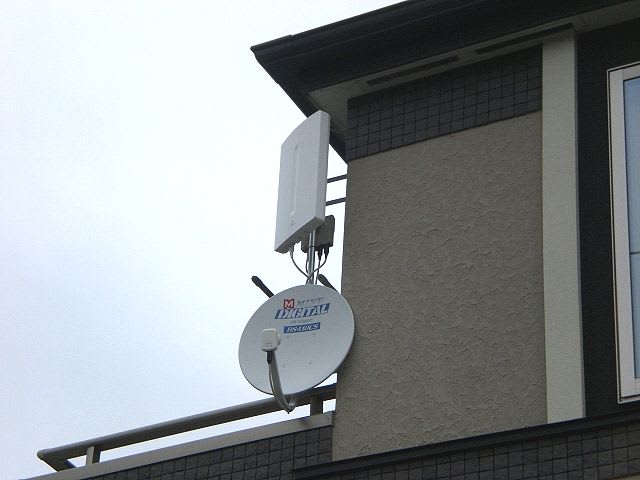

アンテナ周りが完成しました。
それにしても今日は、スンゴク寒い一日です![](https://blogimg.goo.ne.jp/img_emoji/s4_win_snow.gif)
![](https://blogimg.goo.ne.jp/user_image/62/35/5f8839388026486fe13605a3eb42b18c.jpg)
![](https://blogimg.goo.ne.jp/user_image/6e/4d/40ae62a0e16d7a712bc36d24628cd4e2.jpg)
![](https://blogimg.goo.ne.jp/user_image/31/3a/ac568553e7a409dcb22c881f52d81607.jpg)
![](https://blogimg.goo.ne.jp/user_image/16/f9/a1811a2820bc10ed16b6b275167981d3.jpg)
![](https://blogimg.goo.ne.jp/user_image/33/04/7b84b3258059a6b3038b35fb01c1ba42.jpg)
宅内への入線はこの様に!
![](https://blogimg.goo.ne.jp/user_image/40/2e/8b8643d6433315ae95781ff55e7cfbd9.jpg)
分配器の処理をして、電源部を設置します。
![](https://blogimg.goo.ne.jp/user_image/6f/1c/089b93c0ba74c3c63187142edca113f8.jpg)
端末で確認します。
![](https://blogimg.goo.ne.jp/user_image/33/24/23621f5096bb82a5c15309703bbe0e26.jpg)
![](https://blogimg.goo.ne.jp/user_image/6a/bf/5264b8293c97b73ad9c458033b909499.jpg)
![](https://blogimg.goo.ne.jp/user_image/44/cc/35a42b34694e9436bd8037b855fe6bdb.jpg)
![](https://blogimg.goo.ne.jp/user_image/16/26/60f394f221e71e3bebf4ee8de494be38.jpg)
![](https://blogimg.goo.ne.jp/user_image/52/73/aa049e10b0fc108bb9c2f3b766e7a554.jpg)
![](https://blogimg.goo.ne.jp/user_image/66/bc/9ecdbf5caa4fa23a38ce36defe9f00e7.jpg)
![](https://blogimg.goo.ne.jp/user_image/30/bf/51d2a30946a0a48e69e2707489a88a49.jpg)
![](https://blogimg.goo.ne.jp/user_image/0b/52/dd58b3e71b23bfbece51c7f6ddae78a5.jpg)
![](https://blogimg.goo.ne.jp/user_image/37/49/77a928e8988c1e9829dfe82f5847740e.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/20/b1584eb89640af24572f8966c89bac3f.jpg)
千葉とMXは微妙ですが、他は問題ありません。
今回はご要望通り施工ができ、大変良かったと思います。
この度は弊社にご依頼頂き、誠にありがとう御座いました^^
今後ともよろしくお願い致します。
※この後、某マンションにてTV端子増設のお見積りに。
玄関を挟んで端子のある部屋から無い部屋への増設です。
増設する部屋内は、隠蔽で処理できそうです>< 元部屋の方は、少々露出となってしまうかもしれません。
できれば全て隠蔽で行いたいところですが、こればっかりはやってみない事には分かりません。
全て隠蔽で処理できれば、![](https://blogimg.goo.ne.jp/img_emoji/hakushu.gif)
なのですが?
ご依頼頂ける事を願っております。
