12月17日PM分
午後からは、船橋市習志野台へお伺い致しました。
ホームページよりご依頼頂きました。誠にありがとう御座います(*^_^*)
ご依頼内容は、地デジのアンテナは建っているが冬場にフジTV(Ch21)が映らなくなるそうです?
夏場は大丈夫との事です。おかしいですねーー?
原因を考えながらご訪問しました。
現着して直ぐに異変に気づきました。
![](https://blogimg.goo.ne.jp/user_image/0f/ea/20e937764a759debf43378091608d61a.jpg)
受信方向が全くの逆向きです>< 180°違います。
これで他のChが受信できているのが不思議です。
ご挨拶の後、早速調査に入ります。
まずはTV端子でチェッカーをあてます。
![](https://blogimg.goo.ne.jp/user_image/14/73/9022f96bbd833b39db9aa537ea6b247c.jpg)
![](https://blogimg.goo.ne.jp/user_image/64/74/2f5cc1a2e2f7d39119e6fc7e10d0f852.jpg)
![](https://blogimg.goo.ne.jp/user_image/46/a7/963abd40ba9422e5d5a0008401f6a533.jpg)
![](https://blogimg.goo.ne.jp/user_image/61/54/26b21c0cf02e5bfb6af29a3c289d5db0.jpg)
![](https://blogimg.goo.ne.jp/user_image/1e/d4/554475cea089d93dbd4b26869d3bc0a2.jpg)
![](https://blogimg.goo.ne.jp/user_image/1b/39/d12d28a7c232302c8a323562ae6f607b.jpg)
![](https://blogimg.goo.ne.jp/user_image/53/ad/17e24aaace9567763b906afa5086181b.jpg)
![](https://blogimg.goo.ne.jp/user_image/05/1e/03a713aa0a84accccc19e460391bce9a.jpg)
![](https://blogimg.goo.ne.jp/user_image/43/af/61d203b100601b12f4e19eee76c3718c.jpg)
![](https://blogimg.goo.ne.jp/user_image/32/d7/f2b1e997f79dd2c9b7be794de284eb9c.jpg)
![](https://blogimg.goo.ne.jp/user_image/22/5c/935f9a5b25b84dd3e5d46e1db3a22604.jpg)
![](https://blogimg.goo.ne.jp/user_image/5f/17/e0935e3a25ffd460cc346d8cf9baa196.jpg)
![](https://blogimg.goo.ne.jp/user_image/21/26/a9e843fc0ed9b5631dfdd4cb645e074b.jpg)
![](https://blogimg.goo.ne.jp/user_image/19/4c/77476f678c0bbdc66ffb9d6250fa094c.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/a4/ef582049cdac8dfb754b944c240fe32e.jpg)
![](https://blogimg.goo.ne.jp/user_image/6f/10/343cbf48e0883fcc067bb858e31c4be0.jpg)
![](https://blogimg.goo.ne.jp/user_image/7b/a3/bb20b15ed3754a08666027760f1fd000.jpg)
![](https://blogimg.goo.ne.jp/user_image/0d/68/c1346082aeb9ff0c569a9ba8686d58af.jpg)
軒並みエラーが目立ちます。
特にLo-Chは全滅です><
やはり、受信方向による障害でしょうか?
なんでも、これを建てた業者様はかなり苦労していたとの事です。
早速屋根上へ向かいます。
使用しているアンテナは、日本アンテナ:AU-20でした。
続いてジョイント関係を調査します。
アンテナにVUBS増幅器が付いています。
共同受信と思われるアナログが、アンテナへ行って来いしています。
これにUHF用のケーブルが軒下まで降りていました。
![](https://blogimg.goo.ne.jp/user_image/60/73/d59817441d9aa31be7f7f665020211ae.jpg)

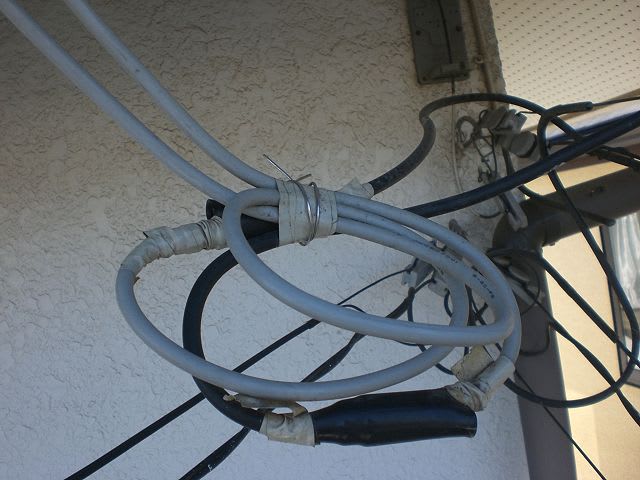

そしてグルグル巻きに・・・
![](https://blogimg.goo.ne.jp/user_image/47/d6/26f42f073eface014fb14b880d5ea2d7.jpg)
ジョイントは接栓にて行っていましたが、エフコ処理はしていませんでした。

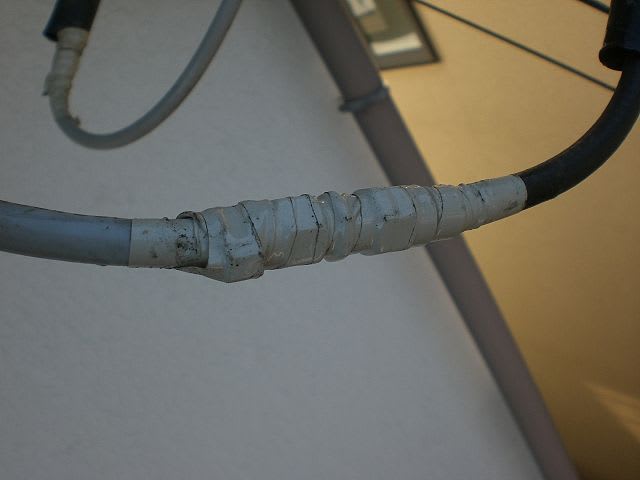

水が浸入していない事を祈り、ビニテを剥がしていきます。
![](https://blogimg.goo.ne.jp/user_image/4e/22/fa4760d6609e5b43aec0f30fec44ab6e.jpg)
![](https://blogimg.goo.ne.jp/user_image/1b/17/0f128422d06515106b56efc3efee72cb.jpg)
これでも問題はありませんでした。
続いてアンテナ直下の状態を調べてみます。
![](https://blogimg.goo.ne.jp/user_image/32/ee/92a61bf5bcae3d8aa99df4170fef4458.jpg)
![](https://blogimg.goo.ne.jp/user_image/14/c1/31decbadb29d502a449b2a52c959762b.jpg)
![](https://blogimg.goo.ne.jp/user_image/08/b1/3846fae4d1e2b5db4eae9da6d0a23a37.jpg)
![](https://blogimg.goo.ne.jp/user_image/55/76/88b227bc7327b4a056e184f7e115a371.jpg)

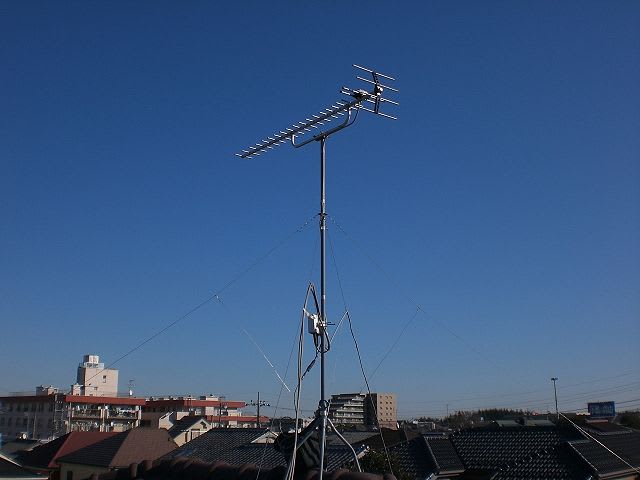

んーん。問題ありそうです。
![](https://blogimg.goo.ne.jp/user_image/5b/88/1dfc20a9a852ecd374b2018efacd9ee8.jpg)
![](https://blogimg.goo.ne.jp/user_image/5b/62/a8197510f9e94851e128f76603546e64.jpg)
試しに正規の方向へ向け、確認します。
おかしいですね。あまり良くありません。ここから道1本を挟んだところで施工しましたが、これほど悪くはありませんでした。
受信方向にあるマンションの影響でしょうか?
細かく調整しましたが、結論は×です!そんなはずは無いのですが・・・
アンテナを換え測定し直します。(MU-15Lを使用)
既存の位置ではそれでもややエラーが。場所を変えるとオール30となります。
お客様とご相談し、なるべく既存の位置でという事になりました。
再度細かく煮詰めていきます。
1.8Mマストの根元付近でエラーが無くなります。ここなら受信可能です。
![](https://blogimg.goo.ne.jp/user_image/48/ae/9bf690544aceea744b0795a708737159.jpg)
![](https://blogimg.goo.ne.jp/user_image/2e/7d/1462bed03e622cb3d330626bbfc2f715.jpg)
![](https://blogimg.goo.ne.jp/user_image/33/27/36f4864334fde37476ea48e685e4dd77.jpg)
![](https://blogimg.goo.ne.jp/user_image/62/78/b526cb46ecb5ea9bf2cdcd2ca89be219.jpg)
![](https://blogimg.goo.ne.jp/user_image/38/17/678de9876384b84380f2867b1d3f0fb4.jpg)
![](https://blogimg.goo.ne.jp/user_image/3f/76/a2089c8483060159d430951db3e0aa83.jpg)
![](https://blogimg.goo.ne.jp/user_image/13/2d/34d5e027017b84b735660a0a45ca998e.jpg)
![](https://blogimg.goo.ne.jp/user_image/21/10/39f35fcf03f37df226d9a2d893526659.jpg)

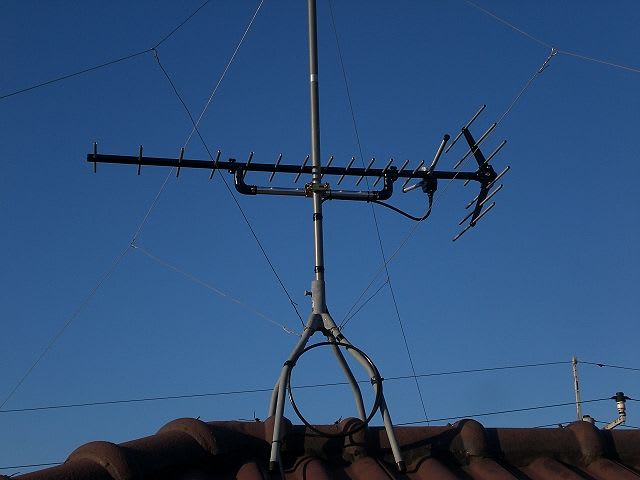

見てくれは少し悪くなりますが、仕方ないところです。
![](https://blogimg.goo.ne.jp/user_image/24/4c/1a0125620e5e2decca959c991beba8e1.jpg)
![](https://blogimg.goo.ne.jp/user_image/0b/f4/68626f61704470ace862f2bd10ac3cc6.jpg)
![](https://blogimg.goo.ne.jp/user_image/2c/97/18937c91d6e52d8fb9ab36908c2d85e5.jpg)
支線の関係もあり、マストはそのままにしておきます。
![](https://blogimg.goo.ne.jp/user_image/0d/15/383a6d950f957bfc3135f18f67e3607e.jpg)

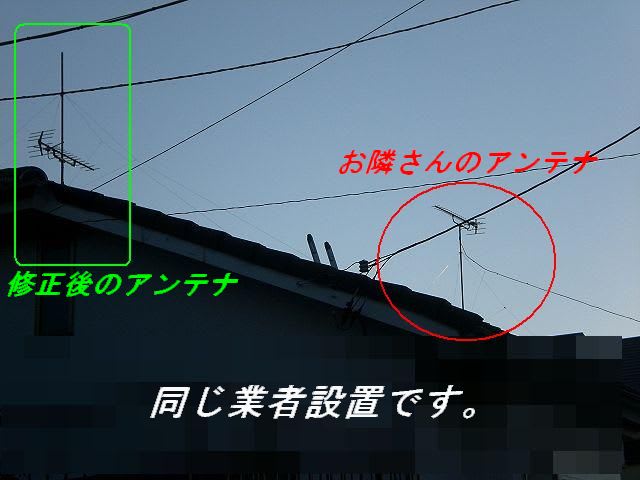

お隣さんのアンテナと比べてみます。 正反対の向きですね。
現状の6分配器は、大変古い物が付いていました。
![](https://blogimg.goo.ne.jp/user_image/7f/af/8a753c1c2e4bb99290ce6c018372bfdb.jpg)

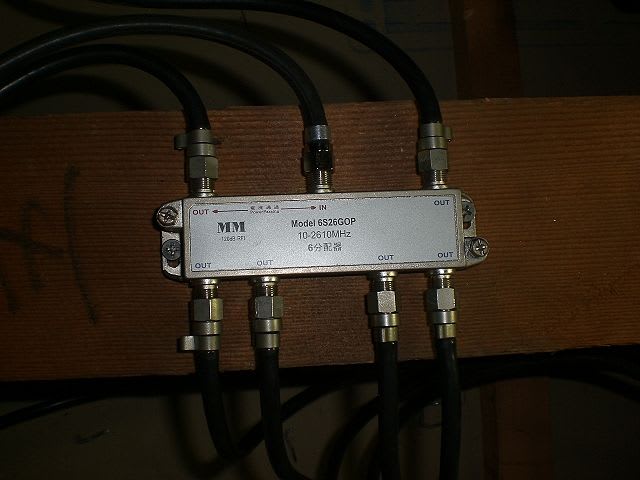

これは新型に交換します。
![](https://blogimg.goo.ne.jp/user_image/44/21/3fe8bd4d9a4b0ae5ff9213dbd8fa6ab1.jpg)
ブースターの増幅器は、軒下まで移設しBSと混合し直しました。
![](https://blogimg.goo.ne.jp/user_image/25/a9/28f8f60fd63e2048f4bbba6ffa44ba9e.jpg)
![](https://blogimg.goo.ne.jp/user_image/45/dd/9f9076740c86379888028447ecaeb5eb.jpg)
ベランダ側からアンテナを望みます。
![](https://blogimg.goo.ne.jp/user_image/5b/4e/52a1ebccaf2df575ed822991102a69d7.jpg)
既にあたりは真っ暗に!!
最終確認をします。
![](https://blogimg.goo.ne.jp/user_image/33/6f/5e6c523c009e95dd97209378e70bffdf.jpg)
![](https://blogimg.goo.ne.jp/user_image/74/18/c6dc88d24aeac2dc725e95c0df628c1e.jpg)
![](https://blogimg.goo.ne.jp/user_image/61/42/ce359a4b75d73601028e0602562c059a.jpg)
![](https://blogimg.goo.ne.jp/user_image/45/f1/7597ef50927a3f8c0f41940df09aa470.jpg)
![](https://blogimg.goo.ne.jp/user_image/5a/32/3a3d775810f6811289630f85af338e38.jpg)
![](https://blogimg.goo.ne.jp/user_image/3c/85/bd2a85ccaecdd3fcc75758f7cce913cd.jpg)
![](https://blogimg.goo.ne.jp/user_image/58/30/4526ae2b83e9cfaa5b0a5377fa1ba128.jpg)
![](https://blogimg.goo.ne.jp/user_image/5c/cc/5f7db62c8d473e29d332ff22b233f70d.jpg)
![](https://blogimg.goo.ne.jp/user_image/11/e1/746c4039575b4fac11e1a6dbee7f3840.jpg)
![](https://blogimg.goo.ne.jp/user_image/6f/08/9e3aa7268c9746bd73effbdd29e059df.jpg)
地デジは大幅に改善しました。これなら
ですね。TVKもOKでした。
BS系は設置にやや問題がある為、
![](https://blogimg.goo.ne.jp/user_image/18/7e/7c5e2bc50015343203fa6a61d7c59528.jpg)
![](https://blogimg.goo.ne.jp/user_image/03/70/60c2639f7044e5d29fc49721543a23fb.jpg)
![](https://blogimg.goo.ne.jp/user_image/3c/c9/940517f70f5344cb72c8bfb4388b7f67.jpg)
![](https://blogimg.goo.ne.jp/user_image/72/16/86f0ccb0e12ef611a1dd059355bd7344.jpg)
e2スカパーの一部のChは、受信不可でした。
BSアンテナに関しては、後日機会があればという事で今回は手をつけませんでした。
これで問題のあった地デジは、全て解消されました。
ご同居されているお母様にも大変喜んで頂けました。
この度は弊社にご依頼頂き、誠にありがとう御座いました^^
これからは地デジの綺麗な画像をお楽しみ下さい。
今後ともよろしくお願い致します。
