テレビ収納棚の製作（6）

今、引き出しを作っています。
１×６材を接ぎ合わせて、引き出しの前板を作ります。

前板には斜めに穴を開けて引き手にします。
この加工のため、前板を４５度にセットする冶具を作ります。

φ15mmドリルで引き手の両端に穴開け

ジグソーを４５度に傾けて穴をつなぎます。

ウチのジグソーは直線が苦手です。
ジグソーの刃がだんだん逸れてきて、きれいな直線に切れないですね　
刃の進行方向を変えながらおおまかに穴をつなぎ、あとはヤスリで直線に加工します。

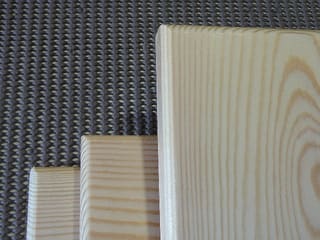

３枚の前板はこのようになりました。

前板の周囲を半径6mmのトリマ加工
このあと塗装します。

こちらはレコーダ棚の前面に付くガラスヒンジです。
トリマで1.5mm削った所にビス止めします。
ヒンジに留めるのはガラスでなく透明の塩ビ板です。

ＢＤやＤＶＤを入れる仕切りを入れた大きな引き出しです。
たくさん中身を入れると20kg程度の重量になるので、スライドレールを設置する予定。

そしてこちらは小さい引き出し２つです。
前板も当てて出来上がりをイメージ。　
下に”敷居すべり”を貼って開け閉めを楽にする目論見です。
