DF200の床下を作っています。ホイールベースが長いEF510用台車を流用したので搭載スペースがたいへん苦しくなっています。それでも、車体を延長し、さらにボルスタ位置を車端寄りにずらして台車のボギーセンター間をスケールより2mm延長した甲斐あって、本来必要なスペースの9掛けに留めることができました。
パーツは大別して3点。燃料タンク、エアタンク、発電ブレーキ用抵抗器です。
まず簡単な燃料タンクから作っていきます。t0.5プラ板を曲げて箱状に組み立てるだけ。
奥に見える2枚の板はt1.0の床下機器取付板で、この上にパーツを組み付けてユニット化します。
![](https://blogimg.goo.ne.jp/user_image/55/65/7e1049fb08d6cc6482b934e6e1f20812.jpg)
次は抵抗器ですが、構造がよくわかりません。強制通風式のようなので、そのエアフィルターとおぼしき部分から作っていきます。大きさの違う2枚のプラ板を左のように貼り合わせ、さらに四角くくり抜いた「枠」を接着して右のような状態にします。
![](https://blogimg.goo.ne.jp/user_image/45/43/a19da5d73b5c3bd3107a83a6421f8ebc.jpg)
枠の中に真鍮メッシュを埋め込みます。
![](https://blogimg.goo.ne.jp/user_image/00/81/60ee60edc6367787bcf6dfc91b051242.jpg)

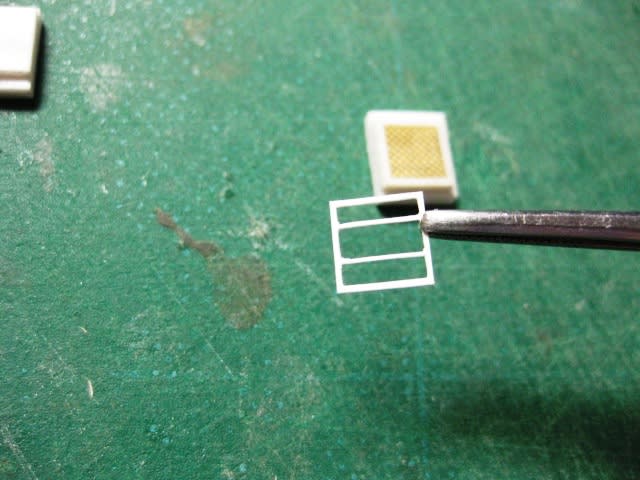

その上から「目」の字に切り抜いた押さえ枠を瞬着で貼り付けます。これだけはt0.3のペーパーを使いました。カッターの刃が厚いため、プラ板だとどうしても細い部分が割れてしまうからです。
![](https://blogimg.goo.ne.jp/user_image/3e/40/3a696e3c59a7973e807d56e15c2757b0.jpg)
t0.5プラ板をU字型に曲げた「本体」をフィルターに組み合わせます。
![](https://blogimg.goo.ne.jp/user_image/0f/db/d8535398ed98780445e6cbb8beb17056.jpg)
最後はエアタンクです。KATOのキハ58用の供給ダメ?の余りを4個用意。
![](https://blogimg.goo.ne.jp/user_image/17/dd/e25d82f9de457a6698211832bbdf7e88.jpg)
真っ二つにカットして、鏡板についているツノ(配管の頭)も全部カットしてしまいます。
![](https://blogimg.goo.ne.jp/user_image/01/ce/cacc254bdb509d1d2de9e9b094454dc9.jpg)
そのカットした跡に改めてΦ0.5mmドリルで穴を開けます。真鍮線で作った配管をここに差し込んで固定するわけです。
![](https://blogimg.goo.ne.jp/user_image/00/49/2abd090a23edc9d3f084cc9eb86ad882.jpg)
ところが順調かと思われた作業中に思わぬアクシデントが発生。この写真を撮ったすぐあとに机からピンバイスがころげ落ち、か細いドリル刃は、あっけなく逝ってしまわれたのです(T_T)しかもそれが最後の1本とあっては作業もここまで。。。

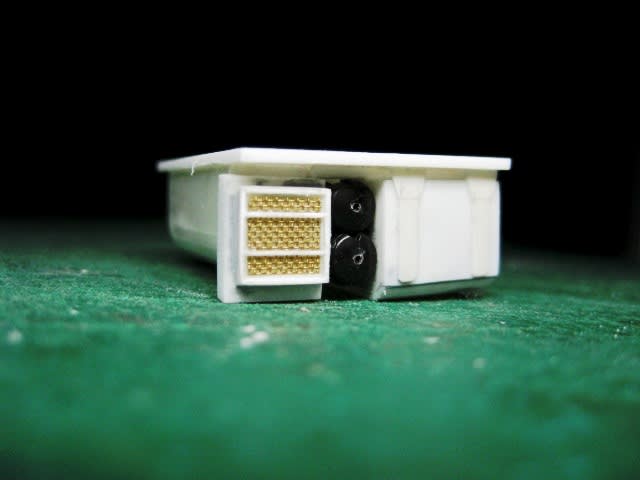

雰囲気的をみるため、燃料タンクと抵抗器をベース板に接着し、その間にエアタンクを押し込んで記念撮影。エアタンクがやや太く下が開いてしまうので、タンクの両サイドを少し削ってやる必要がありますね(^^;
まあしかし何となく形にはなりそうなのでひと安心です。
![](https://blogimg.goo.ne.jp/user_image/36/73/7f3de48ed93f7d926d6909f3cbe782e7.jpg)
