ロードレーサーに使っている有線式のサイクルコンピューター CC-CD200 をワイヤレスの物に
交換しました 作業風景を是非ご覧下さい
![](https://blogimg.goo.ne.jp/user_image/31/77/d6a98120bf3b46d8dd4b659fc5a35bc5.jpg)
先日から整備を行っている NATIONAL ナショナルのロードレーサーです
この自転車には CAT EYE アストラーレ8 CC-CD200 と言う有線式の物を
使っています この器具に不具合が有る訳では有りませんが ワイヤレスの
サイコンに交換します
![](https://blogimg.goo.ne.jp/user_image/42/67/ef27bf27bbd3614af633d30a738741ec.jpg)
![](https://blogimg.goo.ne.jp/user_image/4e/32/533923be211d47d24b833dcee4bbdb99.jpg)
ハンドルのサイコン本体です 基本機能に併せ
ケイデンスも計測出来るタイプです
![](https://blogimg.goo.ne.jp/user_image/6f/e4/c7845dd5260967b1d79d9f7a889ac97f.jpg)
![](https://blogimg.goo.ne.jp/user_image/4c/64/8e861248df539916e0fa50cd849356c8.jpg)
センサーは 2個付いています これらを外します
![](https://blogimg.goo.ne.jp/user_image/4f/13/4a5b77e2791d537dc5e79b721a1bcd87.jpg)
![](https://blogimg.goo.ne.jp/user_image/1c/84/807c67c2b4d94bd4f10f1f938b5d7e06.jpg)
固定しているタイラップを切断し スピード用センサーを
外しました
![](https://blogimg.goo.ne.jp/user_image/26/13/4acc34c652e35e218384b3e5197af16e.jpg)
![](https://blogimg.goo.ne.jp/user_image/64/e3/149165b71c2c3465981a5e5fafe12080.jpg)
クランクに装着されたケイデンス用のマグネットです
![](https://blogimg.goo.ne.jp/user_image/68/98/6418e708ce5b8a194c3629de8aa70f17.jpg)
![](https://blogimg.goo.ne.jp/user_image/15/c2/9bd482c01d9a89690cb4646b1b00e7e5.jpg)
B.B 付近のケイデンス用センサーも外しました
![](https://blogimg.goo.ne.jp/user_image/4e/61/3e89ace0da2c8b141aac405dedd5d71e.jpg)
![](https://blogimg.goo.ne.jp/user_image/2a/0a/b670a218a6345417920836d3ff6d5c70.jpg)
要所々 にコードを止めているテープを剥がします
仕事で使う接着力の強い防食テープです
![](https://blogimg.goo.ne.jp/user_image/68/d7/37d3bd87ae3eba37595e09f8284ee021.jpg)
![](https://blogimg.goo.ne.jp/user_image/5b/e7/afcc2d7c4a517baea633a22d0457dce4.jpg)
サイコン本体横に余ったコードを巻いていますが
それを止めているテープです ここは糊が残り難い
ワイヤーハーネスの結束テープを使っています
![](https://blogimg.goo.ne.jp/user_image/2c/a0/39e9bf9bbb77eea2fcbf8abb84aeff1a.jpg)
本体取り付け用ブラケットを外します 工具は №1の
プラスドライバーです
![](https://blogimg.goo.ne.jp/user_image/67/58/22142fd200d824c39699a8f0fe143308.jpg)
![](https://blogimg.goo.ne.jp/user_image/25/b0/4ad882e3c4485ee296e969a1093aa00e.jpg)
本体も外れました
![](https://blogimg.goo.ne.jp/user_image/33/6b/17baaf3b68ea8e8143bea4429a2dbabe.jpg)
これは又使うかも分らないので 保管しておきましょう
![](https://blogimg.goo.ne.jp/user_image/32/f0/6512adbbc80125877ebb9c67a5b4a1dc.jpg)
サイコンを外したハンドル周り アルマイト加工が
されていない CINELLI チネリのマースバー 380mm 巾です
![](https://blogimg.goo.ne.jp/user_image/55/e3/c9e141f6d4988a5d6521b41c5d754bcd.jpg)
![](https://blogimg.goo.ne.jp/user_image/34/f8/c97f000a35be757fe4566e8973a8145e.jpg)
コードを止めていたテープの糊がフレームに残っているので
有機溶剤を使い拭き取ります
![](https://blogimg.goo.ne.jp/user_image/26/29/8df4400c0e4c475a7b2414fd305eb7ee.jpg)
![](https://blogimg.goo.ne.jp/user_image/40/14/5eafa94bcf7a726abd5b6a8260abbb27.jpg)
キムワイプに溶剤を取り糊を拭き取ります
塗装に影響を与えるので時間は掛けたくありません
![](https://blogimg.goo.ne.jp/user_image/22/c5/1013ce8b0da79fac362e09368aa7fd59.jpg)
![](https://blogimg.goo.ne.jp/user_image/70/d5/08b43595d96f2c2bf0c7274d643712c9.jpg)
直ぐに洗剤で溶剤を拭き取ります シンプルグリーンです
![](https://blogimg.goo.ne.jp/user_image/49/b6/1cacc8faba78be2b751cfb90fa8b6715.jpg)
![](https://blogimg.goo.ne.jp/user_image/42/a1/a099ae47be6eecd52c16273c754a373a.jpg)
洗剤も水を充分な量スプレーし洗い流します
![](https://blogimg.goo.ne.jp/user_image/07/4e/1c768ef5efacc3f83ef7bc665b4a96fa.jpg)
水分は直ぐに拭き取ります
![](https://blogimg.goo.ne.jp/user_image/62/75/7d79ef42db2f747bf0a2f4a835e1052f.jpg)
![](https://blogimg.goo.ne.jp/user_image/7e/1c/2f111c2a36cbdfd45497eea116027fb1.jpg)
他の部分も同様に仕事は進めました
![](https://blogimg.goo.ne.jp/user_image/7f/af/8be33cc5bf5c4a1e539cf7f15b2d0761.jpg)
フレームを洗浄した部分はワックスを掛けておきます
WAKO'S のシェイク ワックスです
![](https://blogimg.goo.ne.jp/user_image/22/bb/10b8e82023ed3e7b8d18cf0efc1c7773.jpg)
![](https://blogimg.goo.ne.jp/user_image/77/1e/e5974b2a27926d9da87c68218a40f31e.jpg)
ハンドル周りにもワックスを掛けます アルミ地肌のパーツは
磨けば 綺麗な光沢が出ます CINELLIのかなり古いハンドルです
![](https://blogimg.goo.ne.jp/user_image/05/34/32ff72b36790c6ad5718243ebcacc852.jpg)
![](https://blogimg.goo.ne.jp/user_image/5b/ea/7dd52cb0b9152b6e7dc7987a4be8f756.jpg)
鉄火面の CINELLI マーク Mod GIRO D'ITALIA
チネリ ジロドイタリア アルマイトがされていない
アルミは手入れを怠ると直ぐに錆びます 気を抜かず
この状態を 50年以上保っています
![](https://blogimg.goo.ne.jp/user_image/1d/34/3c840f64f517af1540cff5f20d9f62a0.jpg)
次に使うサイコンです 新しい物では有りません
![](https://blogimg.goo.ne.jp/user_image/46/4e/5185ba12076adbef743793c7928a6c29.jpg)
![](https://blogimg.goo.ne.jp/user_image/49/8d/b4c350765ff8a973fff6432a2bf9304a.jpg)
CAT EYE ストラーダ ダブルワイヤレス CC-RD400DW
と言う機種で結構古い物だと思います
![](https://blogimg.goo.ne.jp/user_image/64/1c/58e2f97b6aaa492149c92b3bc037e78f.jpg)
![](https://blogimg.goo.ne.jp/user_image/69/fa/153033cdafd6c9c14f60d6f1b74685e0.jpg)
取り付けの準備をしましょう 両面テープを用意
しています
![](https://blogimg.goo.ne.jp/user_image/05/13/f4c8e6be1a159ae0badc9a41113aeb76.jpg)
ケイデンス用のマグネットです
![](https://blogimg.goo.ne.jp/user_image/18/d3/0b2923b3b97735bca350ccf4f8e17332.jpg)
![](https://blogimg.goo.ne.jp/user_image/1c/fe/ca74a8493ac89613342adf1f7510ace8.jpg)
磁石をケースから出しました ここに両面テープを
貼っておきます
![](https://blogimg.goo.ne.jp/user_image/2f/fa/40d546c243a9bea8ba7fa0e57725ad54.jpg)
テープはクランクに貼り付ける為に必要です
![](https://blogimg.goo.ne.jp/user_image/23/c7/8b50af084c01c1e63c8fc1d746370fb0.jpg)
![](https://blogimg.goo.ne.jp/user_image/6f/1f/3c158e09dc3ca4ceacf12a7d6e15a0d2.jpg)
チェーンステーに取り付けるセンサーは ケイデンスと
スピード用に使います このネジを緩めておきます
![](https://blogimg.goo.ne.jp/user_image/01/00/03b15dd9f20cee4c129f00f37b6f4a5c.jpg)
ツノ側がスピード用のセンサーで これが自由に動く様に
ネジを緩めました
![](https://blogimg.goo.ne.jp/user_image/35/07/61285d01e006bf25261e840ee713dbe8.jpg)
![](https://blogimg.goo.ne.jp/user_image/60/ee/873ad6e1ef3a1f333c9a71f17e364be6.jpg)
センサー固定用にタイラップも用意しています
![](https://blogimg.goo.ne.jp/user_image/33/4a/dea7ce76616d1276156bfd2cc5bed51c.jpg)
![](https://blogimg.goo.ne.jp/user_image/79/e4/90cef70b991d950b00be90bd165f9d4e.jpg)
![](https://blogimg.goo.ne.jp/user_image/15/12/9c0fb67e2fdc62be8c81fa5a4120c552.jpg)
では作業に掛かります センサー用のゴムパッドです
センサーに取り付けます
![](https://blogimg.goo.ne.jp/user_image/1c/1b/586534e1a15a9870e5a1f942e517b4cf.jpg)
![](https://blogimg.goo.ne.jp/user_image/72/4f/f5e3acfce0b1283a6646547cf305feee.jpg)
チェーンステーにセンサーを取り付けます
場所の決まりは有りません
![](https://blogimg.goo.ne.jp/user_image/01/ec/19a502b2892ef47035318124a5f8d63e.jpg)
![](https://blogimg.goo.ne.jp/user_image/15/ec/358fdb6ab5b576019c3811c82423674c.jpg)
タイラップで仮止めしました
![](https://blogimg.goo.ne.jp/user_image/3a/3c/03c8cabc759b1a52390d5b6d35b03b7e.jpg)
![](https://blogimg.goo.ne.jp/user_image/79/8f/e42e8c7948c3498960557bb8c723e356.jpg)
赤い指し棒で示した場所が センサー感知部で磁石は
ここに合せます
![](https://blogimg.goo.ne.jp/user_image/2d/03/91ece4d2212291a51d520bd62f3c64d8.jpg)
クランク裏にこの磁石を貼りますが 一発で決めるのは
少し難しいです
![](https://blogimg.goo.ne.jp/user_image/16/6a/0a7fbfdcc5a64d3f40d75394cdef92a2.jpg)
![](https://blogimg.goo.ne.jp/user_image/6c/ee/880d8d13a235e227a3ffd65bb69d80b6.jpg)
ポスカを使いクランクに センサー位置を記しておきます
![](https://blogimg.goo.ne.jp/user_image/2e/0f/ca0c552e55b16547d7fb9730eaef58b7.jpg)
![](https://blogimg.goo.ne.jp/user_image/76/26/9240483f5a52c8c54744e08880c5ba50.jpg)
これで概ねの位置が分ります 両面テープの裏紙を剥がし
クランクに貼り付けます 一発勝負です
![](https://blogimg.goo.ne.jp/user_image/7e/3d/144499d8e7ae680fecd8156aadd253aa.jpg)
磁石の位置が決まりました 余ったタイラップを切りました
![](https://blogimg.goo.ne.jp/user_image/2f/b2/6b30fbaf3ac6ef047157727745c2fcd8.jpg)
![](https://blogimg.goo.ne.jp/user_image/25/f8/610d6e3b99d35672e726c57a43f5d2fc.jpg)
センサーの位置を調整しタイラップで強く固定します
![](https://blogimg.goo.ne.jp/user_image/7f/37/04ceee606b8f96abdf0c0b1824fd6ef2.jpg)
![](https://blogimg.goo.ne.jp/user_image/5e/45/f6fb88e9be58984ae0e2beb810c9d8f7.jpg)
余ったタイラップを切り落とします
![](https://blogimg.goo.ne.jp/user_image/21/a0/58580e1898e04f599391343393e319ae.jpg)
![](https://blogimg.goo.ne.jp/user_image/2e/84/f4ceec27340ef50e751c83337f9472e2.jpg)
![](https://blogimg.goo.ne.jp/user_image/47/0f/7449164610302b27362fe5a643680f58.jpg)
スピードセンサーとマグネットの位置を合せます
センサーとマグネット間は 5mm 以内にします
![](https://blogimg.goo.ne.jp/user_image/5e/02/af571b6c2d740bbda0f111617acf7c5e.jpg)
取り付け完了です でも・・ センサーの位置が後ろ過ぎない
ですか? 見栄えだけの問題ですが、もう少し前が良いかな
![](https://blogimg.goo.ne.jp/user_image/0f/1e/d202ddad91470831e07b8d15136a0eb1.jpg)
![](https://blogimg.goo.ne.jp/user_image/10/8c/ac22ab3681780039b6f525ff99fd0086.jpg)
やり直します 取り外しました 見た感じは大切です(笑)
![](https://blogimg.goo.ne.jp/user_image/46/c7/02237bf63ae934456efd49cedcf1f9e7.jpg)
![](https://blogimg.goo.ne.jp/user_image/03/4d/01b8953dcf6b178faf9d331ace735e77.jpg)
全てやり直しました するなら今ですから
![](https://blogimg.goo.ne.jp/user_image/6e/67/a75d0c4de50e5abad27cdb9a404e30db.jpg)
![](https://blogimg.goo.ne.jp/user_image/7c/d7/22481613f195e3d0965bf3762428b208.jpg)

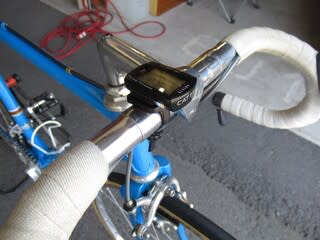

コンピューター本体も取り付けて完了です
本体は小さいのですが 操作はし易いですね
![](https://blogimg.goo.ne.jp/user_image/34/0f/03d581acf6da43824240b6a7d42bdd08.jpg)
問題なく作動しています 前の機種は 12~3年前に取り付けた物で
私にとって始めてのサイコンでした 今回も長い記事にお付き合いを
有り難うございました
