少し前に自作した自転車用工具の小ギア外し 作った直後から気になっていた部分が有りましたが
今回手直しを行いました
![](https://blogimg.goo.ne.jp/user_image/65/66/e6954bd0c93f9ba12940426215fb6c19.jpg)
小ギア外しは自転車の後輪に使われているギアの脱着に使う工具でスプロケットリムーバーと
呼ぶ事も有ります これは色々なメーカーから発売されていますが、自分にとって使い易い物を
自作しています
![](https://blogimg.goo.ne.jp/user_image/3b/a8/0eb29d12997a0ca89a6b6fabf4896acd.jpg)
![](https://blogimg.goo.ne.jp/user_image/53/5d/4dd5a161fca1a8698b2ac72d63c31ba2.jpg)
これを作って一ヶ月足らずですが 作った当初から気になって
いた部分が有ります その一つはこの写真で黄色く印を入れた
部分で チェーンのプレートがハンドルの盛り上がった部分と
干渉し少し窮屈です ここにもう少しゆとりを持たせたいです
![](https://blogimg.goo.ne.jp/user_image/6d/0a/2574d9fd0f2544619798dac3b122e9a4.jpg)
もう一つは 短い方のチェーン取り付け部分です
![](https://blogimg.goo.ne.jp/user_image/06/ec/cd7c0faccbb41cb21169720b1b947c44.jpg)
![](https://blogimg.goo.ne.jp/user_image/29/ad/e60378fa10abcab8100342f78f44d1e6.jpg)
これは先程の写真の裏側ですが チェーン取り付け部の
矢印部分の角度が左右揃っていません これが使用時に
問題になるかと言えばそうでは無いと思います ただ
自作する以上左右を揃えた方が良いでしょうと言う単純な
理由です
![](https://blogimg.goo.ne.jp/user_image/2b/a1/0b31bf3daaf9670e893df444006f0321.jpg)
![](https://blogimg.goo.ne.jp/user_image/58/71/ffb010bcc18a07012b10debf3bbc57c6.jpg)
手直しをする為にチェーンを外しました 矢印の右側は
切削し少し盗みを作ります 左側は溶接をして肉盛りを
してから再度整形すれば良いでしょう
![](https://blogimg.goo.ne.jp/user_image/15/99/dfdb98eba7cc16d8947e517389853fd2.jpg)
![](https://blogimg.goo.ne.jp/user_image/27/f9/f8d850f5dd7c88888a9a7f903189e65b.jpg)
削る方はリューターに金属研磨用のビットを使い
少し削ります
![](https://blogimg.goo.ne.jp/user_image/71/56/c7275cbab5a30c4567a58085a0d452fd.jpg)
今回は工作時の写真は撮っていません 手直し後の写真です
![](https://blogimg.goo.ne.jp/user_image/37/5c/1f2cc13cfb331539093cf72885aaa652.jpg)
![](https://blogimg.goo.ne.jp/user_image/51/94/3dbbf76d7f848ec4627f3d7cba4c5c8c.jpg)
ハンドル部分の切削完了後です 手直し前はチェーンピンを
打ち込む時にアウタープレートにかなり無理をさせていましたが
それが解消しました
![](https://blogimg.goo.ne.jp/user_image/35/4b/cc28ed522dcb2d291ec8e46a1f30c88f.jpg)

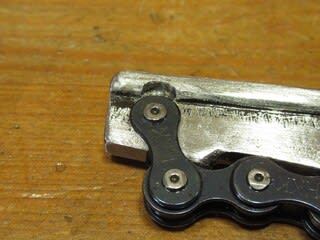

裏側も同様にしています
![](https://blogimg.goo.ne.jp/user_image/19/5b/e802e4604f4d1d0f8fc1b353c599fa32.jpg)
![](https://blogimg.goo.ne.jp/user_image/51/31/21d3af2e9c96071e9969cd32fa3cc858.jpg)
チェーン取り付け部分の左右のチェーンの角度を合せました
ハンドルに肉盛りをし片方のチェーンの角度を起こしました
![](https://blogimg.goo.ne.jp/user_image/54/ed/2f6625a9be519306dae77e101424272d.jpg)
一番最初にしっかりした物を作れば良かったのですが
全てが上手く行きません
そんな時、気になる所をそのままにしておく癖を付けると
全てを妥協で済ませる様になります そんな楽を覚えるのは
決して良い事では有りません 自分を戒める意味でも 今回
手直しをしました
![](https://blogimg.goo.ne.jp/user_image/00/c2/a4d67f01c3d9ce665b7e024a503a456e.jpg)
これで気になる所も無くなったので この工具は遠征用の道具箱に入れて大会へ持って行きます
使う頻度が高い道具なので上手く使えれば良いと思います
