良く人から色々な事を頼まれます 知らない奥様にパンクは
直して頂けるのですか、なんて調子です 今回はホイールが
壊れたので修理を頼まれたのですが これは私の仕事じゃ
ないだろうと思いながらも ついつい引き受けてしまいました
![](https://blogimg.goo.ne.jp/user_image/6f/0d/5d651840aa52434ecab308724401d849.jpg)
![](https://blogimg.goo.ne.jp/user_image/2b/8a/cd6f7229484539db5f309622f6b041f7.jpg)
ベビーカーです タイヤが 6個も付いています
ちょっと悪い予感がします・・・
![](https://blogimg.goo.ne.jp/user_image/35/54/80d99fb451ae254ae704f29a67d83580.jpg)
![](https://blogimg.goo.ne.jp/user_image/23/53/96d69fbf0315dc1adaba7302e2eb967f.jpg)
そんな悪い予感は当たります 上は正常なタイヤ周り
下は壊れたタイヤ周り これを修理して下さいの依頼。
どんな状況でタイヤがホイール(と呼んで良いのか)から
外れたか知りませんが そのままかなり使ったでしょう
ホイールの大切な所が削れて ないやん・・・
![](https://blogimg.goo.ne.jp/user_image/47/a2/49b6db8d8bf8877615a47983c755ed31.jpg)
![](https://blogimg.goo.ne.jp/user_image/7c/d4/8e0ed2416a994d067ea14d87920b9b64.jpg)
断れば良いものを引き受けてしまいました とりあえず
ホイールを外しましょう
![](https://blogimg.goo.ne.jp/user_image/17/25/09e44c953a240c71371d46d5a3ca0df9.jpg)
![](https://blogimg.goo.ne.jp/user_image/04/9a/80505ad33ab3f2ae331c3e16989d41c3.jpg)
外したタイヤとホイール 材質は良く解りませんが
樹脂製です
![](https://blogimg.goo.ne.jp/user_image/00/3b/597f3ccffc91c7cb670d18472afd3d58.jpg)
![](https://blogimg.goo.ne.jp/user_image/37/cb/4dddefb5eabb3297e07d9312bf7e3441.jpg)
さてさてどんな材料を使って直そうか ちょっと
仕事用の倉庫へ移動です
削れて小さくなったホイールの外径を タイヤが外れない
様に成形しないといけないですよね ビニールパイプを
使って考えましょう 65mmのパイプがすっぽり・・・
![](https://blogimg.goo.ne.jp/user_image/69/34/26d8ad5c43d3536d0176e58f10d37fd3.jpg)
![](https://blogimg.goo.ne.jp/user_image/7d/be/6cd456ab16c4b011e3b635ba56ba8ff1.jpg)

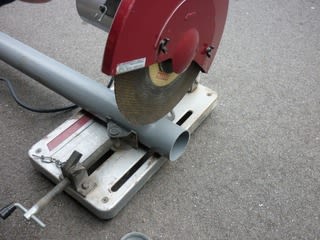

高速カッターでパイプの切り口を真っすぐに整えましょう
![](https://blogimg.goo.ne.jp/user_image/13/a5/78cbb761056951cd9c6eeb79b5a430a1.jpg)
![](https://blogimg.goo.ne.jp/user_image/2c/b4/31010961912394ab02097c28d3973e1d.jpg)
![](https://blogimg.goo.ne.jp/user_image/2a/3a/638b6a573758232b017b5fde5bcf795b.jpg)
タイヤが外れない様に外側からタイヤを押さえたいですが
それにはもう少し 肉厚のパイプが必要です だったら
肉厚にしちゃいましょう とパイプにソケットを装着
![](https://blogimg.goo.ne.jp/user_image/00/b8/3bde89074cd31599008640c35281616b.jpg)
![](https://blogimg.goo.ne.jp/user_image/1a/28/eeb90e612a3ea8cd823a5f1253a12b3a.jpg)
この排水用パイプに使う接着剤はこのタイプ 本来透明です
そこへブルーの接着剤を少し混ぜて使います これは施工後
接着剤の塗り忘れを確認出来る様にする為です
![](https://blogimg.goo.ne.jp/user_image/07/9a/6ffa429f8befef5cadee5ba563859a4d.jpg)
![](https://blogimg.goo.ne.jp/user_image/0b/ef/f5bf1ad6cba977495b5576bd7c7f90ef.jpg)
パイプにソケットを入れました これを欲しい巾に
切り取りましょう
![](https://blogimg.goo.ne.jp/user_image/39/57/20060691853bf590ccf85f71c7c6912b.jpg)
![](https://blogimg.goo.ne.jp/user_image/19/16/fb636a5df143c737ed1ab35359ab4568.jpg)
肉厚の材料が出来上がりました
![](https://blogimg.goo.ne.jp/user_image/7b/31/f23abe60036957900bbd39056a48a184.jpg)
![](https://blogimg.goo.ne.jp/user_image/4b/5e/3841677008345b0a7cefe0047e986bb4.jpg)
これをベビーカーのホイールにはめてみると
お~ ぴったりじゃないですか
![](https://blogimg.goo.ne.jp/user_image/5e/50/202ebabc10338a2b2104a656f78c1eac.jpg)
![](https://blogimg.goo.ne.jp/user_image/5f/19/0132953a37f8ceb914f32a1cd316a115.jpg)
![](https://blogimg.goo.ne.jp/user_image/4e/82/296ff96dc9502040e8c65b282cdb8355.jpg)
そこにタイヤを装着すれば・・・
ありゃ タイヤの巾が広く片方を上手く納めたら
裏側にこの材料が使えないじゃない この方法は
却下だな
まあ思い付きで進めている作業だしこんな事は
しょっちゅう起こります 他の方法を考えましょう
![](https://blogimg.goo.ne.jp/user_image/51/87/6f1da1f14e6d31ca7d7144e861bd6ca6.jpg)
![](https://blogimg.goo.ne.jp/user_image/7e/b4/8cc614e8218a43ae5117224de54ab2c6.jpg)
じゃこれでどうだ ホイールにパイプを被せ
タイヤをそれにはめる かなり窮屈にタイヤが
入るのでこれは良いかも・・
![](https://blogimg.goo.ne.jp/user_image/5b/fa/1f4fe35c27bc621aa519f558e51bedc8.jpg)
![](https://blogimg.goo.ne.jp/user_image/10/3f/ef7acbc1d1e01bb0b8c2a0f6413b3012.jpg)
材料が用意出来たので続きは自転車小屋でします
それぞれの部品を有機溶剤で綺麗にし 脱脂もします
これらの組立てには エポキシ系の接着剤を使いましょう
![](https://blogimg.goo.ne.jp/user_image/0b/6a/20b95a94f71293d37c7b354ef6ea980e.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/bd/df333c313be2b0bc03fed7a77a03e62f.jpg)
![](https://blogimg.goo.ne.jp/user_image/1b/e4/e64f08323667d1fffe69dd7e1085ecce.jpg)
これは 2液性でそれぞれ同じ量を攪拌して使います
この接着剤は一つ用意しておくと便利ですよ
自転車のフレームで カーボンと異種素材との接着は
ほとんどエポキシ系の接着剤を使っているのじゃないかな?
![](https://blogimg.goo.ne.jp/user_image/67/ca/1de33f187295db070cfdb44f29daa8d5.jpg)
![](https://blogimg.goo.ne.jp/user_image/78/5d/fc66bc94723e01445e73cd40556f30b4.jpg)
2液を混ぜると商品に依っても違いますが これは
10分以内に施工する必要が有ります それを越えると
硬化が始まり使えません タイヤの内側に接着剤を塗り
切り取ったパイプをはめ込みます
![](https://blogimg.goo.ne.jp/user_image/26/0f/fa03c2afbf45ac4fec57926f2026b188.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/24/febe43dda1b3fefda17b35ffd771bd42.jpg)
かなりきつめのサイズなので 上下を板で挟み
ゴムハンマーで殴って入れました おっ良いじゃない
ぴったりです
![](https://blogimg.goo.ne.jp/user_image/4f/68/b7f14c9bd449e43648c02e8ee8c7af06.jpg)
![](https://blogimg.goo.ne.jp/user_image/69/57/73bca2313e73740603636c8e53c294f7.jpg)
次はタイヤの内側に やはり接着剤を使い
ホイールを装着しましょう
![](https://blogimg.goo.ne.jp/user_image/4a/78/377ea1ec9b11e35927ffb9db8dd8535f.jpg)
![](https://blogimg.goo.ne.jp/user_image/0c/9c/1bb9126baf1fe8e64bb432857340a27a.jpg)
これが外れたら修理は失敗 外れないでよ・・
この接着剤も万能では無く 使えない素材も
何種類かあります それに対しては全く接着しません
これがそれに含まれるのか分らないし 祈りましょう(笑)
![](https://blogimg.goo.ne.jp/user_image/7c/07/d64a93d5d5387e7071a2db4dbe968f40.jpg)
さてさて修理計画は進んでいますが 接着剤の硬化が始まり実用強度が出るまで
60分 ただこれにも20℃の温度が必要で この季節の室温では完全硬化に凄く
時間が掛かります 自転車小屋では難しいので自宅に持ち帰り 20℃以上の
環境を作ります そんなんでこの続きはまた今度・・
近くの公園です まだ寒い季節ですがこの様な芽も出始めましたね
次の作業 【 ホイールの修理は成功するのか 】
