ヘッド小物 取付け スレッドタイプ Campagnolo

ロードレーサーのヘッド小物の分解整備をしています　今回はそれをフレームに取付けます
使われている小物は 1インチスレッドタイプ ITA規格のカンパニョーロです

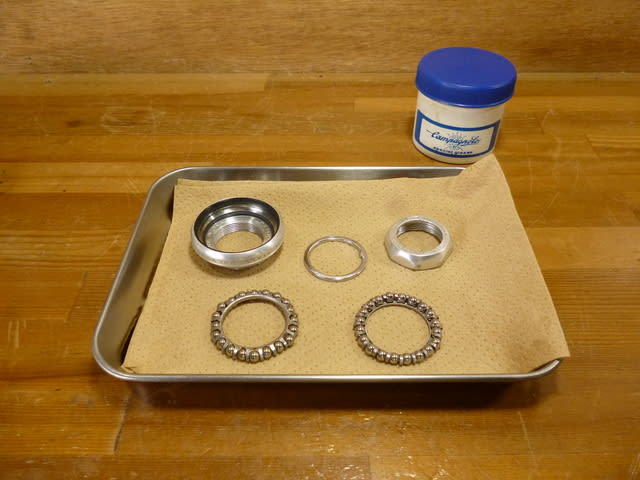

取り外した小物は前回洗浄し綺麗な状態です　今回はこれを取付けます
Campagnolo Super RECORD ITA 規格の小物です




フレームに挿入されている上下のワンの掃除も
済んでいます






メンテスタンドの上でフレームのバックを固定し
ハンドルはワイヤー類が無理をしない様に紐で
吊るしています








フロントフォークと工具類　グリスはカンパの
ピーナッツグリスを使いましょう　もう在庫も
少なくなり貴重なグリスです

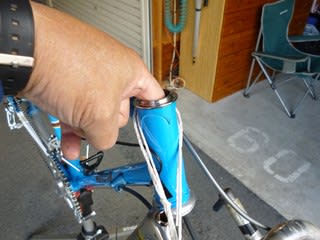

まずフレームのヘッドチューブの中にグリスを塗布します
これは錆を防止するのが目的で　クロモリフレームには
しておいた方が良いでしょう　自転車を長く使う為には
必要です

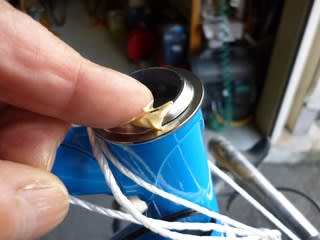

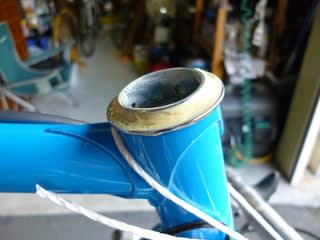

汚れた指先を拭き取り　ヘッドパーツの上部玉押しに
グリスを塗っておきます

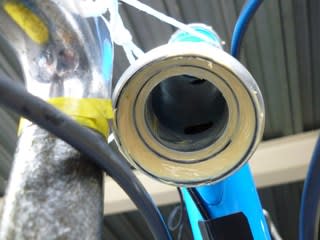

ヘッドチューブの下から見上げた　下部ワンです　
ここにもグリスを塗布します　この時代の回転部分には
グリスは多目で良いと思います

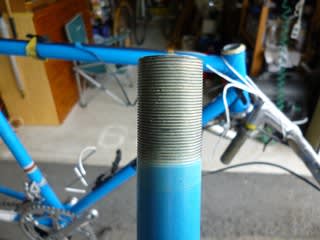

フォークコラムのネジ、スレッドにもグリスを塗ります
やはり錆止めが目的です

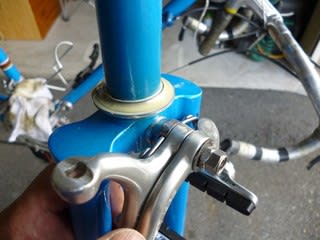

フォーククラウンのクラウンレースにもグリスを
塗っておきます

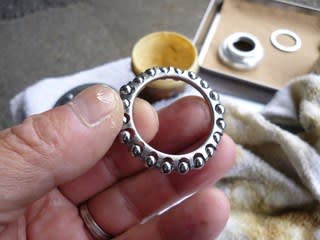

リテーナーです　35年以上経っていますが　
まだ曇りも無くとても良い状態です






グリスをしっかりと塗り込みクラウンレースに
入れておきます　表裏の方向が有るので注意が必要です

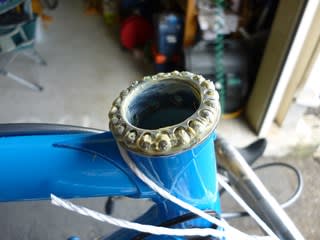

もう一つのリテーナーにもグリスを塗り　ヘッドチューブの
上部玉押しに装着します

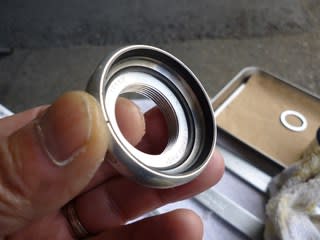

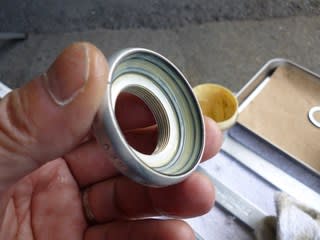

ヘッド小物の上部ワンです　とても繊細な仕上りです
アルマイトが柔らかく傷の付き易いパーツです 優しく
扱ってやって下さい




玉受け部や内部全体にグリスを塗っておきます

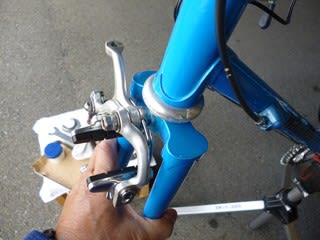

さて用意しておいたフロントフォークのコラムを
ヘッドチューブの下から差し込みます

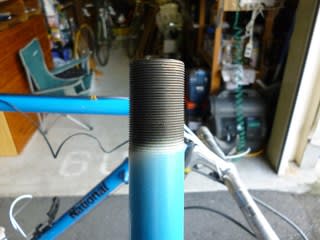

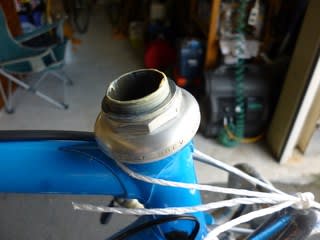

ヘッドチューブの上にはフォークコラムのスレッド部が
見えています　そこに上部ワンをねじ込みます　※ 正ネジです




上部ワンは軽く最後までねじ込んでおけば大丈夫です

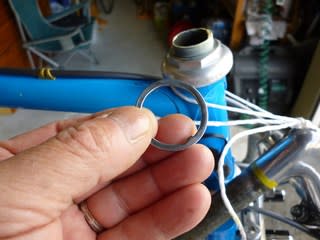

舌付ワッシャーを入れます

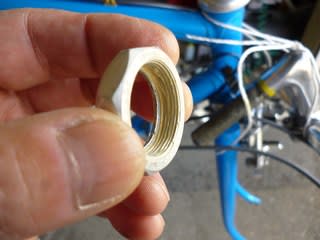

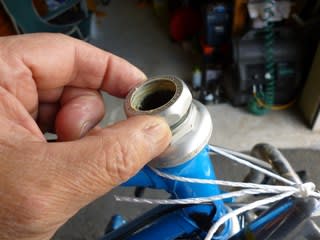

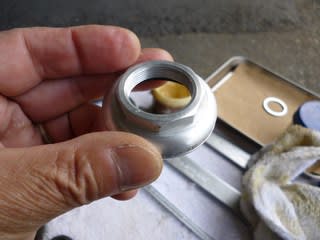

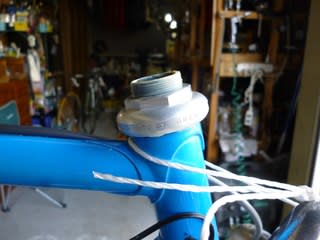

ヘッド小物の最後は袋ナットです　これの内部にも
グリスを塗っています　この辺りの回転部以外は
全て腐食対策のグリスです






これを手で締め込んでおきます




ヘッドの回転具合を確かめています　もしリテーナーを
逆に入れていたらこの時に分るでしょう　ここでは手で
ガタを感じない程度の調整にしておきます

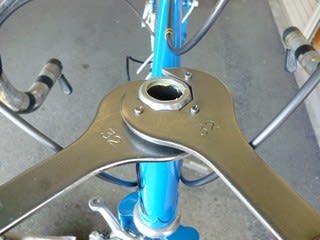

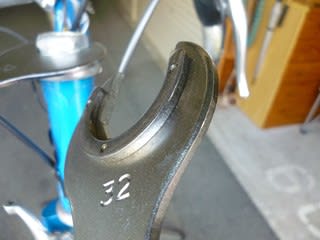

小物の玉押しに 32mm のヘッドスパナを掛けます






袋ナットにはこの様に工具に厚みを持たせたスパナを
使います　上下のスパナが重なってしまわない様に
した物です　32mm です




ここではガタが無いところで袋ナットを締め込み固定
しておきます
回転調整は自転車を組み立ててから行います　この状態で
ベストだと思って調整してもホイールを装着するとガタが
出る事は良く有ります　ここは最後にするのが良いでしょう

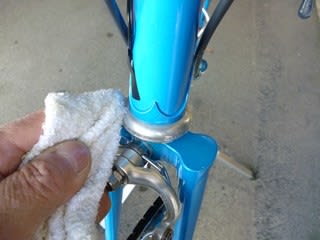

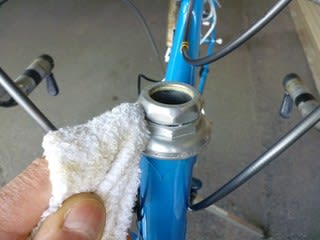

グリスで汚れた所を拭き取っています　これは直ぐに
やっておいた方が良いですね




これでヘッド小物の組立ては終わりました　でも
なんとも言えない中途半端な状態です　あまり長く
見ていたい姿ではありませんね

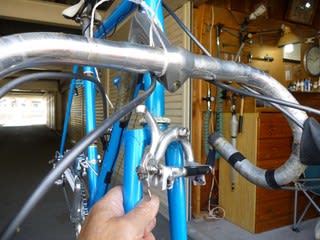

ぶら下がっているハンドルを取付けましょう

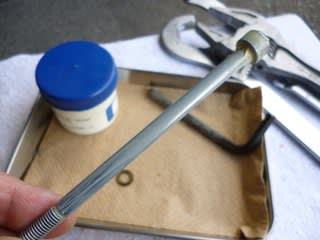

ステムの引き上げ棒と臼を外しました CINELLI チネリの
メッキは薄く直ぐに錆びる物が多いのですが　このパーツは
しっかりしたメッキがされています




ここにもグリスを塗っておきます

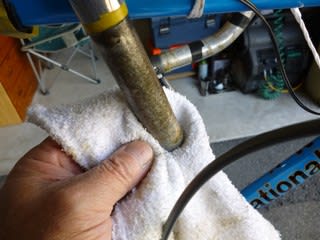

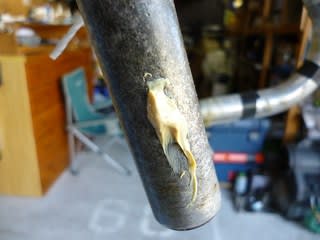

ステムの下側のフォークコラムへの挿入部はグリスを塗っていても
金属がこれだけ変色しています　グリスが無ければ間違いなく
固着していますね　こことシートポストは気を付けないといけません
固着させると酷い目に合います






ステムをフレームに差し込みます　ハンドルの高さは
分解した時、ステムにマーキングして有ります

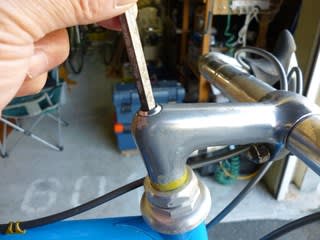

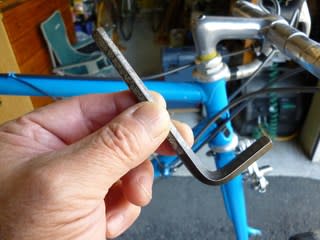

引上げ棒には 7mm のアーレンキーを使います　この六角穴は
汗に依る錆と試合に行く度に輪行袋を使う為　多くのの回数
脱着してかなり傷んでいます　これ以上傷めない様に注意して
作業をしています




ハンドルも最後に曲りの調整をするのでここでは
軽く締め込んでいます　これでヘッド小物の取付けは
終りました





自転車整備ばかりして表に出ていないので少し自転車に乗ってみると　
公園内の植物が綺麗な枯れっぷりでした
ヘッド小物の手入れが終わったので 次回はハンドルを外した際に取り外したワイヤー類の
復旧を行いましょう　次もお付き合い下さい
