ロード B.B 小物 シマノ BB-6500 取り外し

先日より自転車の分解をしているロードレーサー　今回は B.B小物を
取り外します　使われているのはシマノ オクタリンク B.B小物 BB-6500
グレードはアルテグラです　では見て頂きましょう

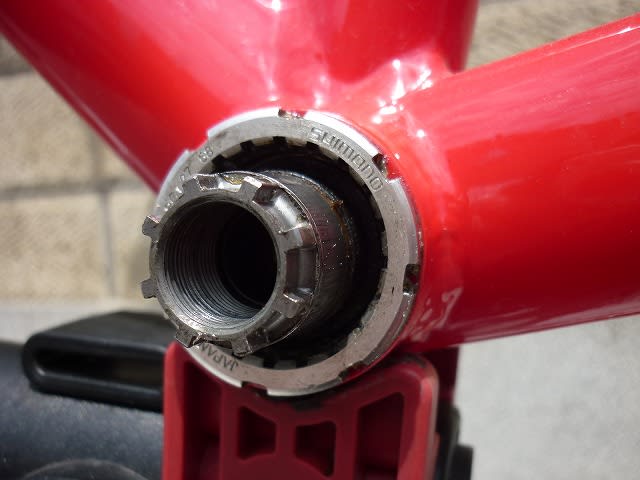

SHIMANO BB-6500 オクタリンクのシールドカートリッジ ユニットです このオクタリンク
黄色いお散歩自転車にも使っていますが　四角テーパー方式より案外良く、少々好きになりました






左側から始めます こちらは JIS　ITA 規格共正ネジです
この B.B小物を取り外すのには専用工具が必要です　これはシマノの純正工具
TU-UN74 パークツールなら BBT-22C の品番で販売されています

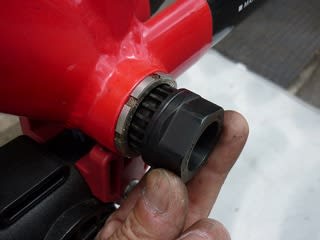

この工具を小物のインターナル スプラインに装着します

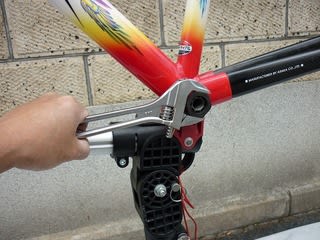

工具にモンキーレンチを掛け緩めます　




いや～　固い　良く締まっています　大きなモンキーに替えます
無ければ仕方が有りませんが無理に力を入れると思わぬ怪我をします

最近はハイパーモンキーと言い　ハンドルが短くて口が大きく開く物が
有り便利ですが　この古いタイプのモンキーも役に立ちますね

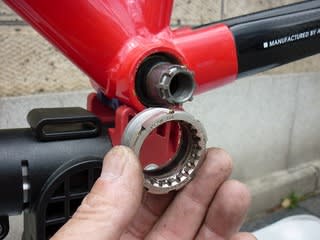

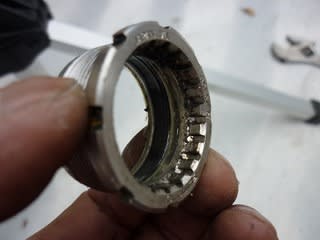

左わんが外れました　このインターナル スプラインに先程の工具が掛かります

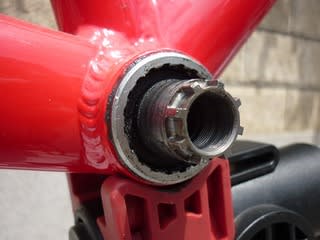

次は右側です　その前に B.B の規格を確認しましょう　この小物は JIS規格です

おさらい　B.B小物について
今回はJIS 規格でしたが　ハンガーには

JIS　　　　　 左 正ネジ　右 逆ネジ　巾68mm　
ITA （イタリアン）　左右共　正ネジ　巾70mm
FRE （フレンチ）　　左右共　正ネジ　巾68mm 　が有ります

ワンの規格もそれぞれ異なり
JIS 1.37X24TPI
ITA M36X24TPI
FRE M35X1　　　となっています






この小物は JIS ですから右側は逆ネジです　先程の工具を小物に
装着しユニットケースを緩めます
　
実はモンキーレンチにも使う方向が有り　時計の方向へ力を入れる時は　
この写真の様に使います　裏向けで使うのは良く有りません

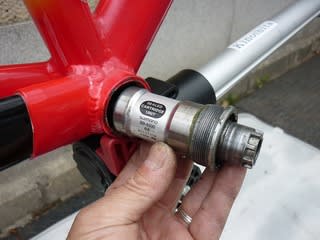

カートリッジ ユニットが外れました




このタイプの B.B小物は　右側からユニットを装着し　左側から
締めこむだけの簡単な物　整備性は凄く良いですね
　
でもカップ＆コーンばかり触って来た私には　少々物足らないかな（笑）

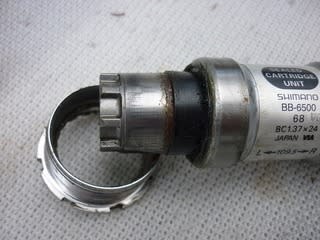

取り外した　シマノ アルテグラ BB-6500 同じオクタリンクでもデュラ BB-7700 の小物は構造が違います
7700 はカートリッジタイプでありながら　カップ＆コーンの機能を持ち、玉当りの調整も出来る面白い B.B小物ですよ

さてこれでこの自転車も脂っこい部分の分解は終わりました　次回はサドルやハンドル周りを取り外しましょう
