IRIBE トラックレーサーを分解 ホイール クランク等

2014-08-19 20:15:43 | ピスト
組み替える為に前回から作業を進めている IRIBE のトラックレーサー
今回はリアホイ―ルやクランクを外して行きます





私の友人が競輪競走で使っていたトラックレーサーですが 私が乗れる様に
組み替える事にしました






前回すでにメンテスタンドに乗せています
まずチェーンから外す事にしましょう




この自転車のチェーンには半コマを使っています
これには正しい使い方が有ります それは以前の
記事で紹介しています お時間が有ればどうぞ
ご覧になって下さい

過去記事 【 チェーン 半コマの使い方 】




チェーンを外しましょう 私はこちらの方が
やり易いのでチェーンステーの下で作業を行います






トラックレーサーのチェーンは一ヶ所ボルトと
ナットで繋いでいるので 使う道具はマイナス
ドライバーとプライヤー ドライバーは柄の短い
スタビが使い易いです この辺りの工具は自分の
好みで選べば良いでしょう




チェーンの裏側に有る小さなナットをプライヤーで
掴みます





マイナスドライバーでボルトを保持しますが ドライバーは固定しプライヤーで
ナットを緩めます ※ 正ネジです






ナットが外れました






ボルトはチェーンのアウタープレートにねじ込んで
有るので ドライバーで緩めて外します




チェーンを繋いでいたボルトとナットです






チェーンを自転車から外しパレットに取りました
ここでもう一度繋いでおくと良いですね






リアホイールを外します 緩めるのはハブナットです






トラックハブは前後共 15mm レンチを使います






ナットを緩めればホイールを後ろへ引っ張れば
簡単に取り外せます






ハブは古い DURA-ACE の両切りを使っています
ハブの左右に小ギアが付いています






次はクランクを外しましょう この状態、ギアが付いた
ものは正確にはチェーンホイールと呼んだ方が良いですね
クランクは SUNTOUR SUPERBE PRO シュパーブプロです






クランクを外す為には まず中心に有る
フィキシングボルトを外します これは 14mm と 15mm の
サイズが有り この様なレンチを使いますこれの 15mm は
先程ハブナットに使っています

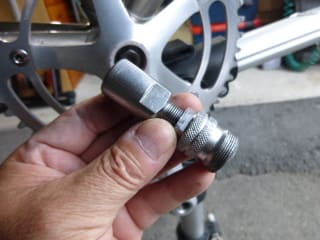

またコッタレスクランクの抜き工具の頭が
14mm のボックスレンチになっています






今回はクランク抜き工具を使ってみます ソケットを
ボルトの頭に入れモンキーレンチで緩めます 正ネジです






フィキシングボルトが外れました






左側のクランクもする事は同じです






クランクを外すのはこれからです クランクの入口には
メスネジが切って有りここに 抜き工具をねじ込みます






クランクに抜き工具を装着し モンキーレンチで
工具の頭を締め込みます 正ネジです






力が必要なのは最初だけで クランクがゆっくりと
抜けて来ます 外れたクランクとハンガーの右側です






左側も同じ手順で作業を進めます これで
左右のクランクが外れました





今回取り外した四角テーパーのクランクには ISO と JIS の二種類の規格が有りますが
SUPERBE PRO は ISO 規格です これは当然シャフトも同規格を使う必要が有ります
ただ規格違いも使える事も有りますが 現物同士で試してみないと判断出来ないですね

記事が長くなって来たので続きは次回にさせて頂きます
